LAB2 долговечность

ФГБОУ ВО «МГТУ им. Н.Э.Баумана» Факультет «Специальное машиностроение»

Кафедра СМ-9 «Многоцелевые гусеничные машины и мобильные роботы»

Лабораторная работа №2 «Долговечность транспортных средств (ТС),

военных гусеничных машин (ВГМ»

20__ г.

Цель: «Исследование износа элементов конструкций ВГМ/НТС»

Задачи:

-закрепить знания конструкции элементов ХЧГМ;

-изучить технические требования к долговечности элементов ХЧ;

-закрепить знания терминов и определений НТД;

-изучить систему и виды технического обслуживания (ТО) ВГМ/НТС; -Изучить порядок и приобрести навык определения износа, предельного состояния и

остаточного ресурса элементов ХЧ: износ зуба ВК, износ ОМШ, удлинение гусеницы БМД,

МТЛБ, износ наружного обода ОКТ-64 и др.

Объекты исследований: тех. исправные и изношенные элементы ХЧ ГМ (траки, ВК, ОК).

1. Основные нормативные документы:

Закон РСФСР - ____________________________________________________________________

ГОСТ - ___________________________________________________________________________

ОСТ - ____________________________________________________________________________

ЭД:_______________________________________________________________________________

__________________________________________________________________________________

2. Основные понятия (согласно НПА и НТД):

Долговечность – _________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

Предельное состояние – _____________________________________________________________

__________________________________________________________________________________

__________________________________________________________________________________

Основные показатели долговечности:

Гамма-процентный ресурс – _____________________________________________________________________

___________________________________________________________________________________________________

Назначенный ресурс: – __________________________________________________________________________

___________________________________________________________________________________________________

Гарантийный срок службы – ____________________________________________________________________

___________________________________________________________________________________________________

2

3. Требования к долговечности элементов ХЧ

ОМШ– ____________________________________________________________________________________

РМШ – ____________________________________________________________________________________

4. Виды износа и предельные состояния элементов гусеничного движителя ХЧ

1) Гусеницы:

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

2) Опорный каток:

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

3) Ведущее колесо:

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

3

5. Эскизы технически исправных и изношенных элементов ХЧ ВГМ - траки, ВК, ОК

Задание. На отдельном листе покажите схематически от руки виды износа элементов ГД (

гусеницы, ВК, ОК) для выбранной Вами по ДЗ машины.

Рисунок 2 – Эскиз траков

Рисунок 3 – Примеры износа опорных катков

Рисунок 4 – Ведущее колесо в сборе

4

6.Порядок контроля износа и определения остаточного ресурса элементов ХЧ

5.1Ведущее колесо. Задание: Найти в НТД и записать критерии предельного состояния ведущего колеса, изобразите схему контроля, как это сделано ниже на примере Т-72. Можно ли определить по измеренным значениям остаточный ресурс и как?

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Рисунок 1 – Контроль износа зуба ведущего колеса Т-72 с последовательным шарниром.

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

Аналогично п.5.1 выполните задание по остальным элементам ГД:

5.2 гусеницы:

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

5.3 Опорный каток:

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

5

7.Обработка результатов измерений (эксперимента)

Задание: Измерить геометрические параметры ВК (высоту, ширину, толщину, количество зубьев, диаметр (начальный), количество зубчатых венцов и т.д.) ВК ГМ Т-72 и Т-64,

представленных в аудитории или других ГМ (ТС) и заполнить таблицу.

По измеренным значениям выполнить поверочный расчёт зуба ВК и сравнить полученные значения с проектировочным расчётом для машин такой же массы.

Сравнить полученные значения.

Сделать выводы: совпадают ли полученные значения с измеренными, если не совпадают,

почему?

Методические рекомендации. Оценку можно произвести от обратного, путём нахождения расчётной силы тяги из поверочного расчёта и сравнения полученного значения с потребной силой тяги для машины такой же массы.

Таблица – Результаты измерений параметров ВК.

1Из обратного поверочного расчёта.

2Для проектировочного расчёта.

6

На отдельном листе выполните необходимые расчёты, сделайте выводы.

Примерный шаблон расчёта.

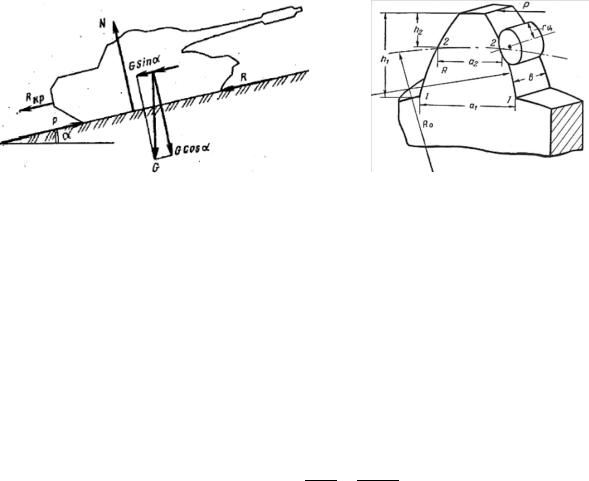

Рисунок 5 – а) действующие силы в продольной плоскости; б) размерные линии зуба ЗК

Допущения:

___________________________________________________________________________________________________

___________________________________________________________________________________________________

Масса ГМ: m = 40972 кг; вес: G = 401,9 кН.

Расчетная сила тяги: P = 0,75G

____________________________________________________________________________________________

где nВ – число венцов на ВК; a, b, h –обозначены на рисунке 5,б

____________________________________________________________________________________________

Выводы:

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

___________________________________________________________________________________________________

7

Вопросы для самоконтроля и проверки знаний обучающегося:

Перечислите какие конструкторско-технические решения для обеспечения долговечности ГД предусматриваются на этапе разработки и реализуются в существующих ВГМ/НТС, какие мероприятия обеспечивают долговечность в ходе эксплуатации?
