2.2.2 Выбор и обоснование параметров регулирования

Регулирование – неотъемлемая составляющая технологического процесса. От правильного регулирования зависит безопасность работы на взрыво и пожароопасных участках производства.

В процессе производства 2,6-ди-трет-бутилфенолавыбирают следующие параметры регулирования:

  1. Расход воды в аппарат для разложения катализатора Р-3(поддерживается на уровне от 25-350 м3/ч).

  2. Уровень в реакторе Р-1 и Р-2 (для нормального функционирования процесса) поддерживаем от 20 до 80%.

  3. Уровень в ректификационных колоннах К-1, К-2 и К-3 поддерживаем 20-80%.

  4. Давление в ректификационных колоннах К-1, К-2 и К-3 поддерживаем не более 0,08кгс/см2.

2.3 Выбор и обоснование средств контроля и регулирования

Для измерения давления используются преобразователи избыточного давления APC-2000AL (рисунок 2.1).

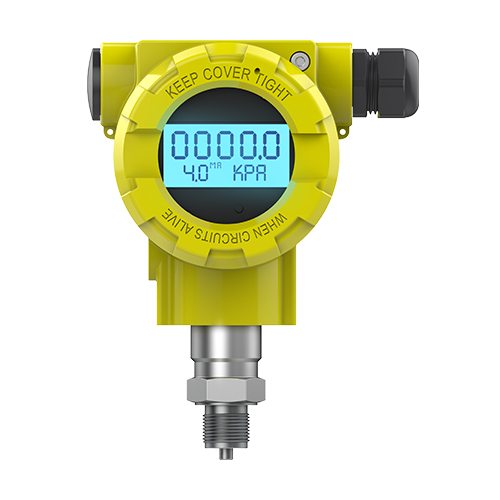

Рисунок 2.1 – Преобразователь избыточного давления APC-2000AL

Преобразователь (датчик) давления APC-2000AL предназначен для измерения давления, вакуумметрического давления, а также абсолютного давления газа, пара и жидкости. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью[1].

Особенности датчика:

  • Возможность корректировки «нуля», выбора диапазона измерений и коэффициента демпфирования;

  • Выходной сигнал 4 - 20, 0 - 20 или 0 - 5 мА + протокол HART;

  • Предел допускаемой приведенной погрешности ±0,05 % (цифровая компенсация дополнительных погрешностей);

  • Взрывобезопасное исполнение 0ExiaIICT4/T5 X, 1ExdIICT5/T6 X.

Для измерения уровня используется волноводный радарный уровнемер Левелтач М (рисунок 2.2).

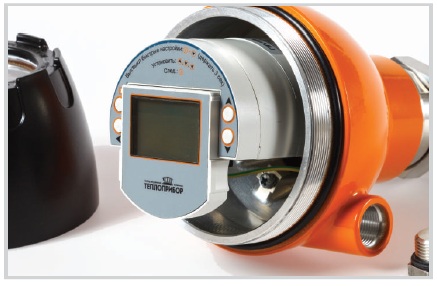

Рисунок 2.2 – Волноводный радарный уровнемер Левелтач М

Применяется для непрерывного измерения уровня жидкостей и сыпучих сред с погрешностью от ±3 мм. Уровнемер работает по принципу измерения времени прохождения импульса вдоль волновода до поверхности измеряемой среды и обратно.

Интервал между поверками — 3 года.

Может использоваться для непрерывного измерения уровня проводящих и не проводящих жидкостей, различных масс и сыпучих веществ. Левелтач М работает по принципу измерения времени отраженного импульса.

Технические характеристики прибора[2]:

  • Длина сенсора до 24 м;

  • Взрывобезопасное исполнение Exd, Exd+Exia;

  • Тип сенсора: одно-, двух тросовый и стержневой, коаксиальный;

  • Температура измеряемой среды: -50...+200 °С;

  • Температура окружающей среды: -40...+60 °С;

  • Давление измеряемой среды: -0,1...4 МПа;

  • Класс пылевлагозащиты: IP65;

  • Выходной сигнал: 4-20 мА + HART.

Для измерения расхода используется расходомер-счетчик ультразвуковой ВЗЛЕТ МР (УРСВ-733 Ex) (рисунок 2.3).

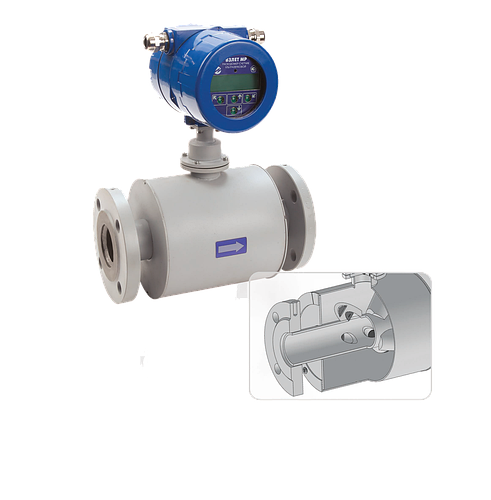

Рисунок 2.3 – Расходомер-счетчик ультразвуковой ВЗЛЕТ МР

Предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, кислот, щелочей, пищевых продуктов, нефтепродуктов и т.д.) в одном напорном трубопроводе в сложных условиях эксплуатации, в том числе во взрывоопасных зонах, в металлургии, для оперативного учета нефтепродуктов, химической промышленности и т.д.[3].

Отличительные особенности:

  • многолучевая схема зондирования, обеспечивающая точность измерений независимо от профиля потока;

  • моноблочная конструкция прибора;

  • значительное улучшение эксплуатационных характеристик за счет применения инновационной электроники и цифровой обработки сигнала;

  • надежная работа прибора при изменении параметров жидкости;

  • простота установки и эксплуатации;

  • измерение объема и расхода реверсивного потока;

  • измерение без потерь давления в трубопроводе;

  • наличие режима дозирования объема.

Вывод информации:

  • на жидкокристаллический индикатор;

  • в виде импульсов с нормированным весом или логических сигналов;

  • по последовательному интерфейсу RS-485;

  • в виде нормированного токового сигнала;

  • по интерфейсу Ethernet (только для УРСВ-733, по заказу);

  • по интерфейсу HART (только для УРСВ-733, по заказу).

Технические характеристики:

  • Относительная погрешность измерения расхода (объема), %, не более ±(0,4+0,075/v);

  • Скорость потока до 20 м/с;

  • Маркировка взрывозащиты для УРСВ-733 -Ex - 1Ex d [ib] IIC T6…T3 Gb X;

  • Степень защиты IP68;

  • Срок службы - 25 лет.

Для измерения температуры используются термопреобразователи сопротивления ТС-1288 (рисунок 2.4).

Рисунок 2.4 – Термопреобразователь сопротивления ТС-1288

Термометры сопротивления используются для работы с жидкими, твердыми и газообразными средами. Использование термометров сопротивления допускается для контроля сыпучих сред, неагрессивных, а также агрессивных, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими к материалу, из которого изготовлен корпус прибора [4].

Технические характеристики термопреобразователя сопротивления ТС-1288:

- Диапазон измерения температуры -50…+200 ̊С;

- Взрывобезопасное исполнение Exd;

- Степень защиты от влаги и пыли IP65

- Средний срок службы 6 лет;

- Межпроверочный интервал 2 года;

Для измерения веса алюминия на дозаторе используются весовые датчики Siemens SIWAREX WL серии RN-S SA (рисунок 2.5).

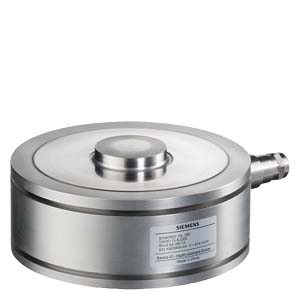

Рисунок 2.5 – Весовой датчик Siemens SIWAREX WL серии RN-S SA

Весовой датчик Siemens SIWAREX WL 280 серии RN-S SA с номинальной нагрузкой от 60 кг до 60 тонн

Siemens предлагает две серии весоизмерительных ячеек: SIWAREX R и SIWAREX WL200. Обе серии оснащены тензорезисторами. Они используются для статического и динамического измерения веса [1].

Измерительный элемент - торсионная кольцевая пружина из нержавеющей стали. По два тензоэлемента прикреплены к верхней и нижней поверхности пружин. Пружинное тело деформируется нагрузкой, которая воздействует центрально в направлении измерения. В результате диаметр верхнего кольца уменьшается, и диаметр нижнего кольца уменьшается. Это приводит к изменению в электрическом сопротивлении тензоэлемнтов, которое измеряется посредством мостовой схемы.

Для открытия и закрытия потока алюминия после дозатора используется дисковый затвор с электроприводом АРМАТЭК (рисунок 2.6).

Рисунок 2.6 – Дисковый затвор с электроприводом АРМАТЭК

Технические параметры [6]:

  • прочность, компактность и малый вес конструкции, благодаря использованию высококачественных алюминиевых сплавов;

  • отсутствие люфтов в соединении электропривод-затвор, благодаря прямому присоединению;

  • настройка ограничения угла хода путем регулируемых механических ограничителей (совместно с муфтой ограничения момента) является наиболее предпочтительной при возникновении аварийных ситуаций;

  • муфта ограничения момента предохраняет конструкцию электропривода и затвора от повреждения при аварийной ситуации;

  • передаточное число редуктора для ручного управления подобрано таким образом, что при небольшом усилии на маховике затвор довольно быстро закрывается: не требуется переключения на ручное управление; маховик всегда готов к работе;

  • исключается вращение маховика ручного управления в процессе работы электродвигателя;

  • высокая степень защиты IP 67;

  • наличие резистора под оболочкой электропривода исключает конденсацию влаги внутри электропривода;

  • наличие встроенной термозащиты двигателя;

  • удобная схема электрического соединения. Последовательное включение концевых и моментных выключателей;

  • возможность комплектации токовым датчиком и позиционером.

Для регулирования технологических параметров используется регулирующий клапан (рисунок 2.7).

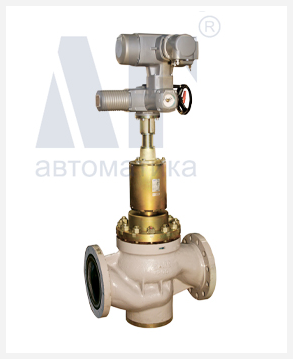

Рисунок 2.7 – Регулирующий клапан с электроприводом

Клапаны КМР с электроприводом имеют как разгруженное, так неразгруженное исполнение дросселирующего узла[7].

Корпус изготавливается из стали 20, 12Х18Н10Т, 10Х17Н13М3Т, 09Г2С, 20ГСЛ, 20ГМЛ, титановых сплавов и других материалов.

Дросселирующие узлы изготавливаются из сталей 12Х18Н10Т, 10Х17Н13М3Т, 40Х13, 95Х18, сплавов титана и других специальных сплавов. Запорный орган может иметь твердость, для коррозионных сталей до 45-50 НRC. Для твердотельных вариантов – до 93-95 НRC.

Управление регулирующих клапанов осуществляется аналоговым сигналом, а также с использованием различных проколов (Profibus DP, Мodbus, FoundаtionFieldbus, Device NET).

От датчиков или преобразователей сигнал поступает в контроллер и модули, после чего обрабатываются в программируемом логическом контроллере SiemensSimatic S7-1500(рисунок 2.8).

Программируемый логический контроллер — важный элемент системы автоматизации на промышленном предприятии. ПЛК необходимы для автоматического управления объектом в условиях реального времени. К каналам ввода-вывода PLC подключают внешние модули, позволяющие собирать и анализировать данные, контролировать работу объекта.

Рисунок 2.8– КонтроллерSIMATIC S7-1500

PLC входит в класс промышленных контроллеров. В эту группу включены все технические средства, предназначенные для автоматизации технологических процессов на производстве. Промышленный контроллер также используют для автоматизации зданий, контроля за работой инженерных сетей и др.

Программируемые логические контроллеры для промышленных производств должны отвечать строгим требованиям [8]:

  • устойчивость к неблагоприятному воздействию внешней среды,

  • возможность длительной автономной работы,

  • простота обслуживания.

Для управления паровым котлом предусматривается программируемый логический контроллер SiemensSimaticS7-1500.

Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.

Технические характеристики:

  • Степень защиты: IP20 по стандарту IEC 60 529;

  • Диапазон рабочих температур: горизонтальная установка 0...500 °C (при типовом значении температуры 500 °C дисплей отключается); вертикальная установка 0... 450 °C (при типовом значении температуры 450 °C дисплей отключается) ;

  • Относительная влажность: 5%...95%, без появления конденсата

  • Взрывозащита: ExibIIC;

  • Испытательное напряжение изоляции: для цепей до 50 В =707 В (типовой тест); для цепей до 150 В =2200 В; для цепей 250 В =2500 В.

Состав контроллера указан в таблице 2.3.

Таблица 2.3 – Конфигурация контроллера

Наименование

модуля

Шифр модуля

Количество

Примечание

  1. Системный блок питания PS 1507

6ES7 507-0RA00-0AB0

1

AC/DC 120/230V 60W

  1. Центральный процессор CPU 1516-3 PN/DP

6ES7 516-3AN00-0AB0

1

2xPN IRT, 1 MB for program and 5 MB for data

  1. Модуль вывода дискретных сигналов SM 1522

6ES7 522-1BH10-0AA0

1

DQ 16x24VDC/ 0.5A BA

  1. Модуль ввода аналоговых сигналов SM 1531

6ES7 531-7KF00-0AB0

3

AI 8x U/I/RTD/TC ST, 16 бит, 0.3 %

  1. Модуль вывода аналоговых сигналов SM 1531

6ES7 532-5HD00-0AB0

3

AQ 4x U/I ST, 16 бит, 0.3 %

  1. Профильная шина SIMATIC S7-1500

6ES75901BC000AA0

1

Ширина 2000 мм

  1. Фронтальный соединитель SIMATIC S7-1500

6ES75921AM000XB0

7

40-полюсный винтовой

  1. Картапамяти SIMATIC Memory Card

6ES79548LC020AA0

1

4 Мбайт

Для программирования контроллера используется единая среда разработки, отладки приложений и операционная среда для контроллеров TIAPortalStep 7v.15.

Диспетчеризация предусматривается использованием программного обеспечения WinCC15.

TIA Portal (TotallyIntegratedAutomationPortal) – интегрированная среда разработки программного обеспечения систем автоматизации технологических процессов от уровня приводов и контроллеров до уровня человеко-машинного интерфейса. Является воплощением концепции комплексной автоматизации (англ. TotallyIntegratedAutomation) и эволюционным развитием семейства систем автоматизации Simatic компании Siemens AG.
