Лабораторная работа «Вынос в натуру проектного уклона»

Выполнила Меньшикова Елизавета, Колесова Екатерина СТ-120022

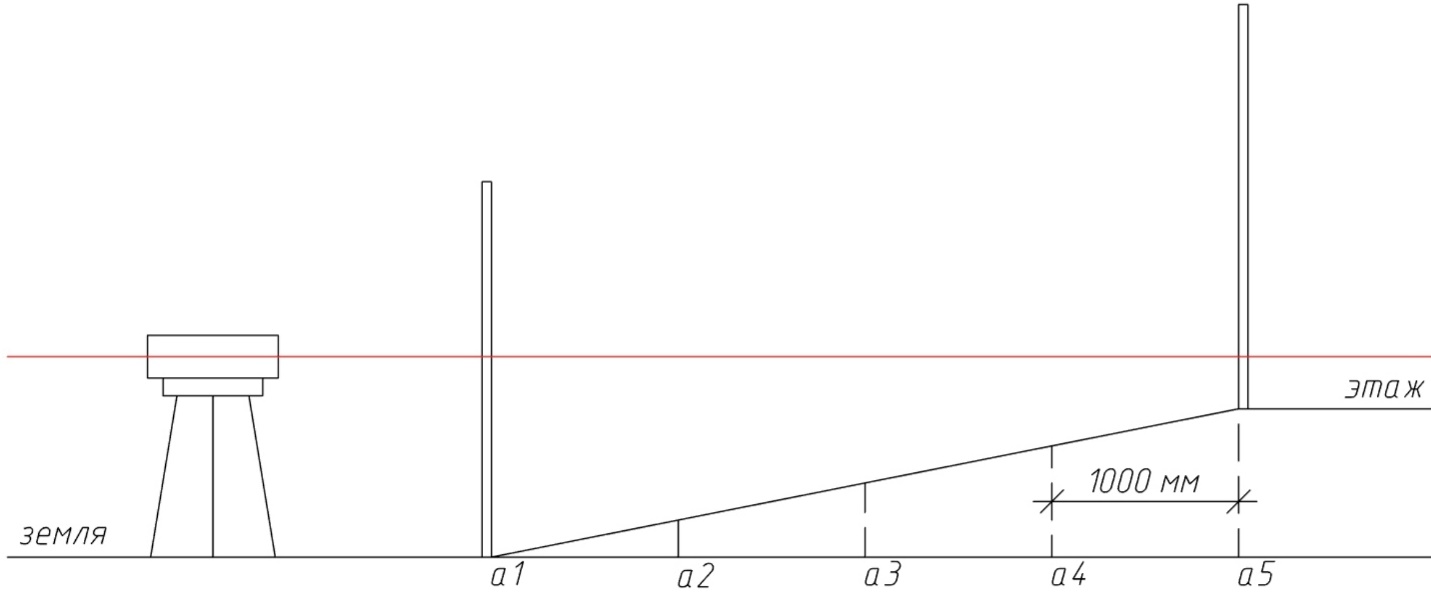

Схема

Дано : d=4000 мм (d между точками = 1000 мм)

i= 0,060 м

h-?

1. h=i * d = 240 мм

2. а₁ = 1510 мм

3. а₂ = а₁ – d между точками = 1510–0,06*1000 = 1450 мм

4. а₃ = а₂ – d между точками = 1208–0,06*1000 = 1390 мм

5. а₄ = а₃ – d между точками = 1166–0,06*1000= 1330 мм

6. а₅ = а₄ – d между точками = 1124–0,06*1000 = 1270 мм

7. а₁ – а₅ = 1510–1270 = 240 мм = h

Ф отоотчет
