Лабораторная работа № 1.
Моделирование интегрального тензомоста
Вариант №1
Схема моделирования тензомоста:

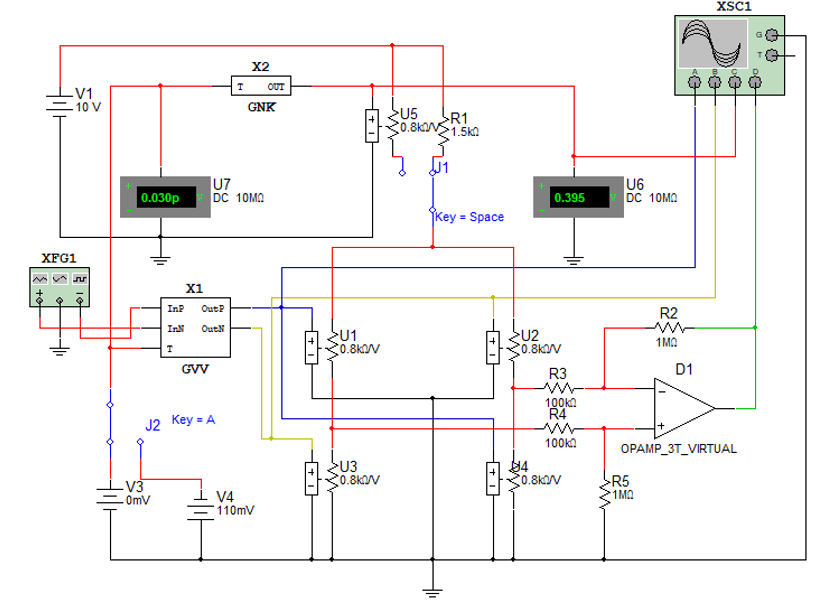

Рис. 1. Принципиальная схема моделирования тензомоста

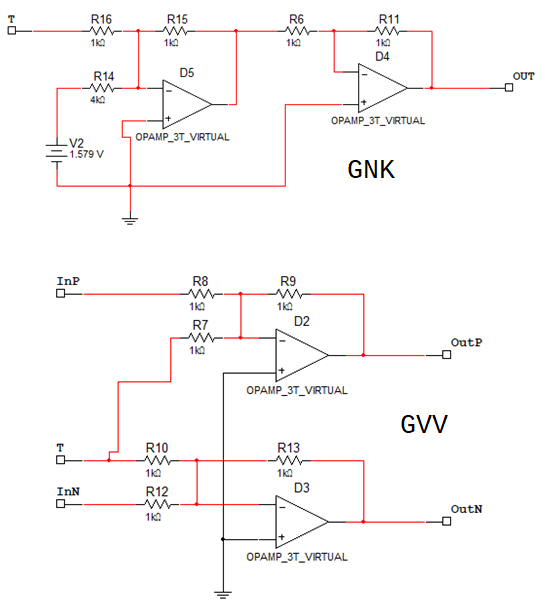

Рис. 2. Схема генератора входных воздействий (подсхема X1, рис.1) и схема генератора напряжения коррекции (подсхема X2, рис.1).

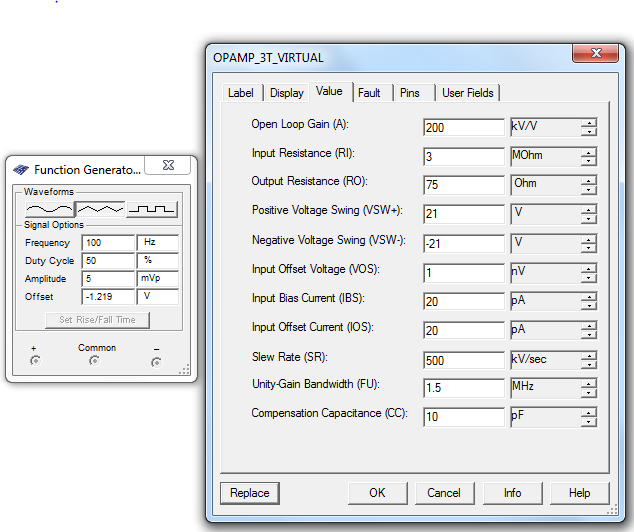

Рис. 3. Параметры виртуального ОУ, использованного в базовом варианте схемы и параметры функционального генератора
Расчёт параметров принципиальной схемы:
Вариант |
(% C1) |
(% C1) |
T (0C) |
R0 (кОм) |
xmax (%) |
g (кОм/В) |
Е (В) |
Rк |
3 |
0,18 |
-1,05 |
55 |
0,9 |
0,4 |
0,95 |
8 |
0,9 |
1. Рассчитаем U0
U0 = - R0/(g∙a1) = -0.9∙103/0.95∙103∙1 = -0.947 (В)
2. Вычислим амплитуду входного воздействия Uд
Uд = ±хмах∙U0∙a2/a1 = ±0.4∙10-2∙(-0.947)∙1/1 ≈ ±0.003788 (В).
3. Вычислим синфазную составляющую в сигнале управления
Ec = γ∙R0∙∆T/(a4∙g) = 0.18∙10-2∙0.9 ∙103∙(±55)/(1∙0.95∙103) ≈ ±0.09 (B).
4. Вычислим номинальное сопротивление терморезистора RT0
RT0 = - γ∙R0/α = - 0.18∙10-2∙0.9∙103/(-1.05∙10-2) ≈ 154.2857 (Ом).
5. Вычислим напряжение Uсм
Uсм = RT0/(g∙a5) = 154.2857 /(0.95∙103∙0.25) ≈ 0.6496(B)
Расчетные параметры модели:
U0, В |
Uд, мВ |
Uсм, В |
Ec, В |
а1 |
а2 |
а3 |
а4 |
а5 |
-0.947 |
±3.788 |
0.6496 |
±0.09 |
1 |
1 |
1 |
1 |
0.25 |
Пример осциллограммы сигналов:

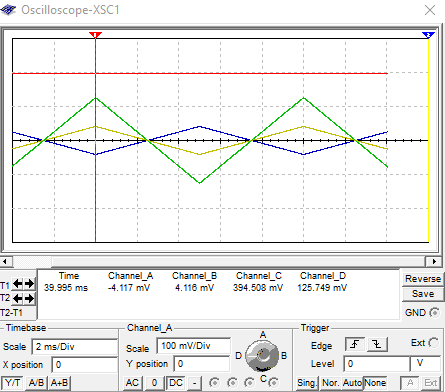

Рис. 4. Осциллограммы тензомоста
Таблица результатов:
Вариант 1 |
Результаты моделирования |
Оценка результатов моделирования |
|||||||||||
T T0 , (Ec(T)=0 мВ) |
T T1 (Tmin ) (Ec(T)=-125 мВ) |
T T2 (Tmax ) (Ec(T)=+125 мВ) |
U1=Uвых1- Uвых0 (мВ) |
U2= Uвых2- Uвых0 |
Термочувствит средняя (мкВС-1). |
Термочувствит расчетная (мкВС-1). |
Чувствит-ть. мос-та при T=T0 (мВ/%) |
||||||
Uвых0 (мВ) |
UТ (мВ) |
Uвых1 (мВ) |
UТ (мВ) |
Uвых2 (мВ) |
UТ (мВ) |
||||||||
Без компен- сации |
х= 0,5% |
315,028 |
252 |
287,671 |
377 |
348,104 |
127 |
-27.357 |
-25,808 |
65,94625 |
-53,047 |
60,2706 |
|
х= - 0,5% |
-315,269 |
-287,895 |
-348,365 |
27.374 |
21,804 |
-60,94125 |
74,893 |
-60,2804 |
|||||
компенсац. RК=0.9кОм |
х= 0,5% |
157.874 |
151.493 |
165.808 |
-6,381 |
6,702 |
-16,27875 |
-14,252 |
31,1328 |
||||
х= - 0,5% |
-158.012 |
-150,699 |
-165.951 |
7.313 |
-6,696 |
16,27125 |
21,815 |
-31,1414 |
|||||
компенсац. RК=1.8кОм |
х= 0,5% |
105.285 |
102.010 |
108.774 |
-3,917 |
4,712 |
-10,78625 |
-9,645 |
25,0994 |
||||
х= - 0,5% |
-105.390 |
-102,114 |
-108.881 |
3.276 |
-4,713 |
10,89125 |
12,312 |
-25,1076 |
|||||
Компенсац.. RТ=154 Ом |
х= 0,5% |
270.214 |
269.604 |
269.539 |
0.61 |
0,097 |
-0,24 |
0 |
46,1662 |
||||
х= -0,5% |
-270.811 |
-270,090 |
-270.350 |
0,721 |
-0,097 |
0,23875 |
0 |
-46,1752 |
|||||
Cовмещенные графики передаточных характеристик тензомоста для всех вариантов моделирования:
