Лабораторная работа №1 по теме:

«Моделирование интегрального тензомоста»

Выполнили студенты группы «KEK-$$» :

EL_BIBA

EL_BOBA

EL_RADIO

EL_ZELIBOBA

Преподаватель:

Страчилов Максим Васильевич

Зеленоград KEK г.

1. Выполнение работы

U0	Uд	Uсм	Ec	a1	a2	a3	a4	a5
-1.53В	+-3мВ	1.34В	+-0.22В	1	1	1	1	0.25

Исходные данные для моделирования:

Вариант	(%С-1)	(%С-1)	T	R0(кОм)	xmax (%)	g (кОм/В)	E (В)	Rk (кОм)
4	0.24	-1.1	60	1.3	0.2	0.85	7	1

Разобравшись в элементах модели, скорректировали параметры элементов модели в соответствии с расчетами:

1

2

3

1. Моделирование скорректированного файла (tenzomost-1)

Провели моделирование тензомоста при разных температурных условиях и получили следующие осциллограммы тензомоста:

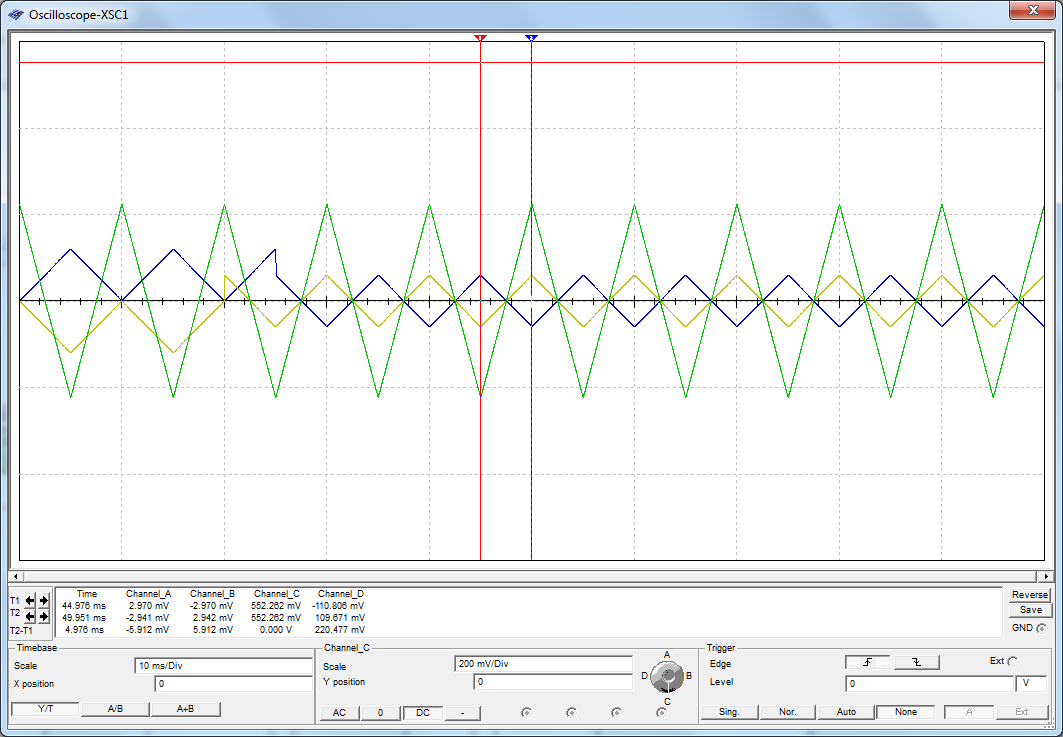

Рис. 1Без компенсации, T0

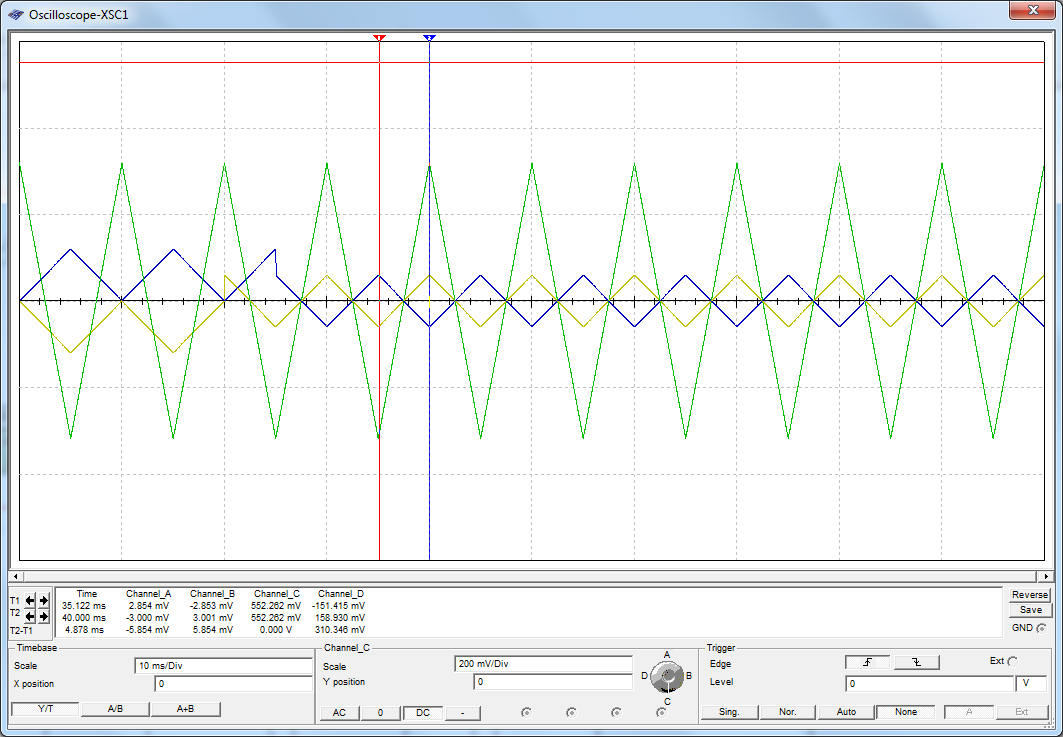

Рис. 2Без компенсации, T1

Рис. 3Без компенсации, T2

Рис. 4Компенсация 1 кОм, T0

Рис. 5Компенсация 1 кОм, T1

Рис. 6Компенсация 1 кОм, T2

Рис. 7Компенсация 2 кОм, T0

Рис. 8Компенсация 2 кОм, T1

Рис. 9Компенсация 2 кОм, T2

Рис. 10Компенсация 284 Ом, T0

Рис. 11Компенсация 284 Ом, T1

Рис. 12Компенсация 284 Ом, T2

Проведя моделирование тензомоста при разных температурных условиях, заполнили итоговую таблицу моделирования:

Вариант		Результаты моделирования							Оценка результатов моделирования
		T=T0 Ec = 0мВ		T=T1 Ес = -220мВ		T=T2 Ес = 220мВ		∆U1=Uвых1 – Uвых0		∆U2=Uвых2 – Uвых0	Термочувствит средняя (мкВС-1)	Термочувствит расчетная (мкВС-1)	Чувствит-ть. мос-та при T=T 0 (мВ/%)
		Uвых0 (мВ)	Uт(мВ)	Uвых1 (мВ)	Uт(мВ)	Uвых2 (мВ)	Uт(мВ)
Без комп.	X = 0.2%	134.2	332.3	118.8	112.3	158.9	552.3	-15,4		24,7	-33.42		67.1
	X = - 0.2%	-136		-117.3		-157		18,7		-21	33.08		68
Компенс R = 1кОм	X = 0.2%	75.9		71		83.8		-4,9		7,9	-10.67		37.95
	X = - 0.2%	-76.9		-70.2		-82.7		6,7		-5,8	10.42		38.45
Компенс. R = 2кОм	X = 0.2%	53.1		50.7		56.9		-2,4		3,8	-5.17		26.55
	X = - 0.2%	-53.6		-50.1		-56.2		3,5		-2,6	5.08		26.8
Клмпенс Rт = 250Ом	X = 0.2%	110.2		111.7		111.9		0,5		1,7	1	0	55.6
	X = - 0.2%	-110.4		-110.2		-110.4		0,4		0,2	0.17	0	55.3

1. Оценка результатов моделирования

1)

2)

2. Вывод

В данной лабораторной работе мы исследовали тензомост, моделируя разные случаи термокомпенсации. Оценивая полученные результаты, мы видим, что если мы берем значение резистора Rk большим, то разность значений уменьшается. Если мы добавляем термокомпенсацию, то влияние температуры еще сильнее ослабевает, что сказывается на точности измерений. Таким образом, термокомпенсация схем играет важную роль.
