РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

Этап работы



Необходимые действия













5)

После выполнения перемещения в сторону груза и зависания над центром







груза убедиться в подцепке груза (по докладу Б/О).





6)

Включить по команде КВС систему автоматического сброса, установить







переключатель ПЕРЕДАТ. ЧИСЛО УГЛОВОЙ СКОРОСТИ в положение







МЕНЬШЕ; если груз на внешней подвеске 15 т и более, открыть колпак







на кнопке аварийного сброса.





7)

Открыть колпак на кнопке тактического и аварийного сброса.





8)

Сцентрировать вертолёт над грузом и плавно отделить груз от земли, Б/О







на висении открыть вентиль массоизмерителя, определить массу груза и







доложить КВС, после чего вентиль закрыть.





9)

Если внешняя подвеска груза применяется в варианте сборки с электро-







замком, то для подцепки груза на висении к электрозамку подсоединить







скобу с грузовыми стропами и убедиться, что электрозамок закрыт по







сигнальному табло. Если грузовые стропы к электрозамку были подсое-







динены до взлёта, то после зависания скобы строп подцепить к грузу.



6. Полет с гру-

1)

Перед переводом вертолёта на разгон скорости с набором высоты убе-



зом на



диться в нормальном поведении груза.



внешней

2)

2/П по команде КВС в наборе высоты при достижении скорости 50-70



подвеске



км/ч переключатель ПЕРЕДАТ. ЧИСЛО УГЛОВОЙ СКОРОСТИ уста-







новить в положение БОЛЬШЕ (если груз на внешней подвеске 15 т и бо-







лее), а после перевода вертолёта в горизонтальный полёт КВС закрыть







колпаки кнопок тактического и аварийного сброса груза, 2/П колпак







кнопки аварийного сброса и выключить систему автоматического сброса







груза.







ВНИМАНИЕ: При разгоне скорости возможна раскачка груза. За пове-













дением груза следить по видеоконтрольному устройст-





ву БТУ.

3)Перед началом торможения открыть предохранительные колпаки на кнопках тактического и аварийного сброса, по достижении скорости 70 км/ч второму пилоту, по команде КВС, переключатель ПЕРЕДАТ. ЧИСЛО УГЛОВОЙ СКОРОСТИ установить в положение МЕНЬШЕ, если груз на внешней подвеске 15 т и более.

4)В случае выполнения повторного захода на площадку для отцепки груза после набора заданной высоты и перевода вертолёта в горизонтальный полёт КВС закрыть колпаки кнопок тактического и аварийного сброса груза, 2/П - колпак кнопки аварийного сброса.

7.Отцепка гру- 1) После зависания вертолёта над местом укладки груза убедиться (по док-

за

ладу Б/О и изображению на видеоконтрольном устройстве БТУ) в нор-



мальном поведении груза и произвести укладку груза с минимальной



вертикальной скоростью.

2)Б/О убедиться, что груз на земле и доложить КВС.

3)Уменьшить высоту висения, ослабить натяжение центрального каната, сместить вертолёт в сторону от груза с таким расчетом, чтобы центральный канат не опустился на груз, после чего КВС (или с его разрешения Б/0) произвести отцепку груза нажатием кнопки ТАКТ. СБРОС ГРУЗА (ОТЦЕПКА ГРУЗА).

4)Убедиться, что погасли табло ВЕРХ. ЗАМОК ЗАКРЫТ и ГРУЗ ПОДВЕШЕН.

8.25.16

1 октября 2000 г.

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

Этап работы





Необходимые действия







5) Б/О доложить КВС о выпуске каната лебедки и рассоединении зам-





ка-сцепки такелажником.





6) Выполнить зависание на этой же высоте до окончания уборки кана-





та лебедки.





7) Убедиться по видеоконтрольному устройству БТУ, что трос лебед-





ки убран, загорелось сигнальное табло ВЕРХ. ЗАМОК ЗАКРЫТ.



8) Увеличить высоту висения на 2-3 м, сместиться в сторону и, в зави-





симости от задания, произвести посадку или взлет. 2/П после по-





садки вертолета выключить систему автоматического сброса и за-





крыть колпак на кнопке аварийного сброса груза.





Примечание: Уборку каната лебедки разрешается производить







также после посадки вертолета или в процессе взле-







та и перехода в горизонтальный полет.



9) При укладке груза, подцепленного на электрозамок, необходимо:





– Б/О убедиться, что груз на земле, и доложить КВС;











– нажатием кнопки тактического сброса произвести открывание





электрозамка и убедиться, что табло ЭЛ. ЗАМОК ЗАКРЫТ по-





гасло и загорелось табло ЭЛ. ЗАМОК ОТКРЫТ;





– сместиться в сторону и произвести взлет или посадку.

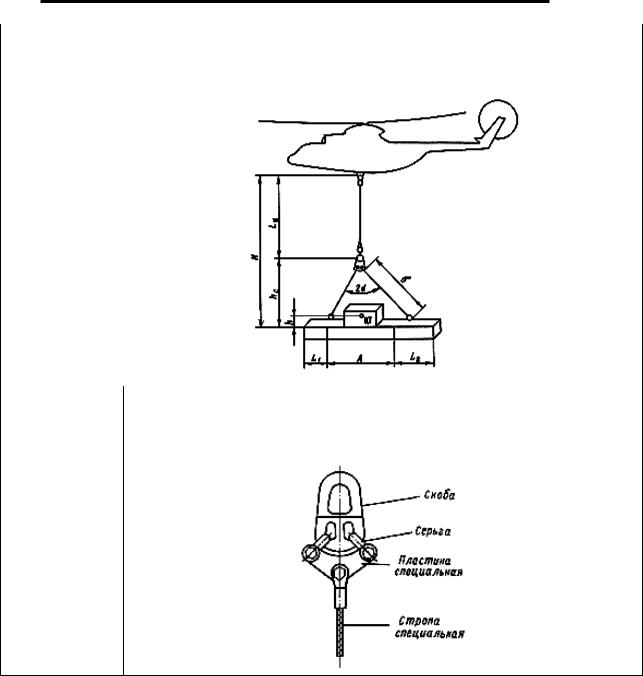

8. Выбор длины

При транспортировке на внешней подвеске длиномерных грузов в го-

центрального

ризонтальном положении длина центрального каната LЦ (см. рис.

каната для

8.25.5) выбирается из условий:



транспорти-

отношение расстояния между узлами крепления груза (А) к сумме

ровки длино-



длин консольных частей груза (L1 + L2) должно быть в пределах от

мерных грузов

0,9 до 1,1, т.е. А / (L1 + L2) = 0,9...1,1;

на внешней

общая длина подвески (N) должна быть больше или равна сумме

подвеске



половины расстояния между узлами крепления груза (А/2) и наи-





большей из длин консольных частей груза (L1 или L2), т.е.





N ≥

A/2 + L1, если L1 >

L2;





N ≥

A/2 + L2, если L2 >

L1;











8.25.17

1 октября 2000 г.

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

Этап работы

Необходимые действия









9. Подцепка

1) При подцепке груза, имеющего один узел подвески, необходимо спе-

груза,

циальную стропу к верхней скобе крепить через специальную пласти-

имеющего

ну и две серьги (см. рис. 8.25.6).

1, 2 и 3



узла под-



вески



8.25.18

1 октября 2000 г.

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

Этап работы

Необходимые действия

ВНИМАНИЕ: Использование грузовых строп в качестве центрального каната не допускается.

2)При подцепке груза, имеющего два или три узла подвески, необходимо соответственно две или одну свободные стропы снять.

Примечание: Специальные пластина и стропа (см. рис. 8.25.6) поставляются вместе с грузом, подлежащим перевозке на внешней подвеске, и являются принадлежностью груза. Скоба и две серьги - штатные и входят в комплект внешней подвески вертолета.

8.25.4.НЕИСПРАВНОСТИ



Проявление неисправности

Необходимые действия







1.

Не срабатывает сигнализация открыто-

Ослабить канат лебедки вручную.



го и закрытого положения верхнего





замка, после закрытия последнего элек-





тролебедка не отрабатывает на реверс.









2.

При втягивании замка-сцепки в верх-

Прекратить работы по транспортировке гру-



ний замок последний не закрывается и

за.



электролебедка не отключается.







З. При нажатии КВС на кнопку ТАКТ.

Действия 2/П:



СБРОС ГРУЗА и на выключатель

– по команде КВС отцепить груз от кнопки



ДУБЛ. ТАКТИЧ. СБРОС груз не отце-

ОТЦЕПКА ГРУЗА.



пляется.









4.

Отказ системы аварийного сброса груза

Действия Б/О:



на рычаге общего шага КВС.

– по команде КВС сбросить груз от своей





кнопки аварийного сброса;





– закрыть колпак на кнопке аварийного





сброса груза.







5.

Отказ системы аварийного сброса груза

Действия Б/О:



у КВС и 2/П.

– по команде КВС сбросить груз ручкой





аварийного сброса.







6.

Неустойчивое телеизображение на БТУ.

Выключить БТУ и продолжать выполнение





задания.







7.

Отказ левой лебедки при работе на зем-

Действия Б/О:



ле.

– включить выключатель ВНЕШ.





ПОДВЕСКА ЛЕБЕДКА ЛЕВ.







8.25.19/20

1 октября 2000 г.

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

8.26.

СИСТЕМА ИЗМЕРЕНИЯ МАССЫ

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

8.26.СИСТЕМА ИЗМЕРЕНИЯ МАССЫ

8.26.1. КРАТКОЕ ОПИСАНИЕ

8.26.1.1. Система измерения массы (СИВ-90) предназначена для измерения массы вертолета по давлениям в амортизаторах передней и основных опор шасси с использованием гидравлической системы изменения клиренса вертолета.

В состав измерения массы входят:

указатель массы УВ-1;

датчик давления на амортизаторе передней опоры;

два датчика давления на амортизаторах основных опор.

8.26.1.2.Система обеспечивает измерение массы вертолета в пределах от 40 до 60 т с погрешностью не более ±1000 кг.

8.26.1.3.Принцип действия СИВ-90 основан на пропорциональности массы вертолета давлению в амортизаторах шасси (см. рис. 8.26.1).

Электрические сигналы от датчиков передней опоры и основных опор шасси поступают в указатель массы (УВ-1), в результате на шкале указателя индицируется фактическая масса вертолета.

8.26.1.4.Для управления системой измерения массы на левом пульте бортинженера установлены:

переключатель УПРАВЛ. СТВОРКАМИ с положениями ГР. КАБ. - Б/ТЕХН. - для подачи питания к СИВ, а также для передачи управления изменением клиренса вертолета и створками грузовой кабины с пульта бортинженера на пульт грузовой кабины;

выключатель ВЗВЕШИВ. - для включения системы измерения массы только при установке переключателя УПРАВЛ. СТВОРКАМИ в положение Б/ТЕХН.;

лампа-кнопка указателя СИВ, размещенная в нижней части указателя, предназначена для включения системы измерения;

указатель системы (УВ-1) со шкалой от 40 до 60 т и ценой деления 1 т. По указателю производится отсчет массы вертолета при выполнении взвешивания.

8.26.2.ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ







Значения





Наименование параметра









мини-

нормаль-

макси-





мальное

ное

мальное











1.

Предельные значения измеряемой массы, кг

40000

-

60000











2.

Время от нажатия до загорания лампы-кнопки

60

-

110



("отсчет"), с

















1 октября 2000 г.

8.26.1

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

Принципиальная схема системы измерения массы Рис. 8.26.1.

8.26.2

1 октября 2000 г.

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т



Наименование параметра



Значения





мини-

нормаль-

макси-





мальное

ное

мальное

3.

Продолжительность горения лампы-кнопки при

10

-

20



отсчете массы вертолета, с

















4.

Суммарное время измерительного цикла, мин

-

2

-











8.26.3.НОРМАЛЬНАЯ ЭКСПЛУАТАЦИЯ

Этап работы



Необходимые действия

Измерение мас-

Измерение массы вертолета производится в последовательности:

сы вертолета

1)

Убедиться, что лампа-кнопка находится в выключенном положе-

(перед полетом)



нии. Выключенное положение характеризуется большим выходом





лампы-кнопки из гнезда.



2)

Убедиться, что переключатель ГР. КАБ. - Б/ТЕХН. установлен в





положении Б/ТЕХН.



3)

При включенном электропитании по переменному (115 В) и посто-





янному (27 В) току и наличии давления во вспомогательной сис-





теме включить выключатель ВЗВЕШИВ.



4)

Нажать на лампу-кнопку, при этом включается программный ме-





ханизм УВ-1 и через 3-8 с происходит сброс предыдущих показа-





ний массы на указателе - индекс устанавливается в положение





ниже отметки 40 т.



5)

Примерно через 5 с после включения системы программный меха-





низм выдает команду "увеличение" и в течение 25-40 с сначала в





полость амортизационной стойки передней опоры, а затем аморти-





зационных стоек основных опор шасси подается давление от





вспомогательной гидросистемы, что сопровождается подъемом





сначала передней опоры, а затем основных опор шасси. Отсчет-





ный индекс увеличивает показания.



6)

Через 5-15 с после окончания "увеличения" программный меха-





низм выдает команду "уменьшение", при этом в течение 25-40 с из





цилиндров амортизационных стоек рабочая жидкость (АМГ-10)





сливается, клиренс уменьшается, отсчетный индекс уменьшает





показания.



7)

Через 5-15 с после прекращения команды "уменьшение" загорается





лампа-кнопка на 10-20 с. В это время бортинженера необходимо





снять показания с указателя и записать массу вертолета.



8)

В момент погасания лампы-кнопки ее необходимо кратковременно





нажать для отключения системы измерения массы.

1 октября 2000 г.

8.26.3

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

Этап работы



Необходимые действия





При включенной лампе-кнопке цикл измерения повторится.





Если необходимо повторное измерение массы вертолета, надо





вновь нажать лампу-кнопку.





Для выключения системы измерения массы необходимо выклю-





чить выключатель ВЗВЕШИВ.

8.26.4.

НЕИСПРАВНОСТИ











Проявление неисправность

Необходимые действия





Не горит лампа-кнопка

Допускается многократная замена лампы на-







каливания

В случае других неисправностей СИВ-90 необходимо заменить исправной и, не вскры-

вая, отправить изготовителю для выяснения причин отказа.

8.26.4

1 октября 2000 г.

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ МИ-26Т

8.27.

ЭЛЕКТРОННАЯ СИСТЕМА ОГРАНИЧЕНИЯ РЕЖИМОВ РАБОТЫ ДВИГАТЕЛЕЙ Д-136
