Добавил:
Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:

2472

.pdf
Скачиваний:
2
Добавлен:
22.06.2024
Размер:
10.08 Mб
Скачать

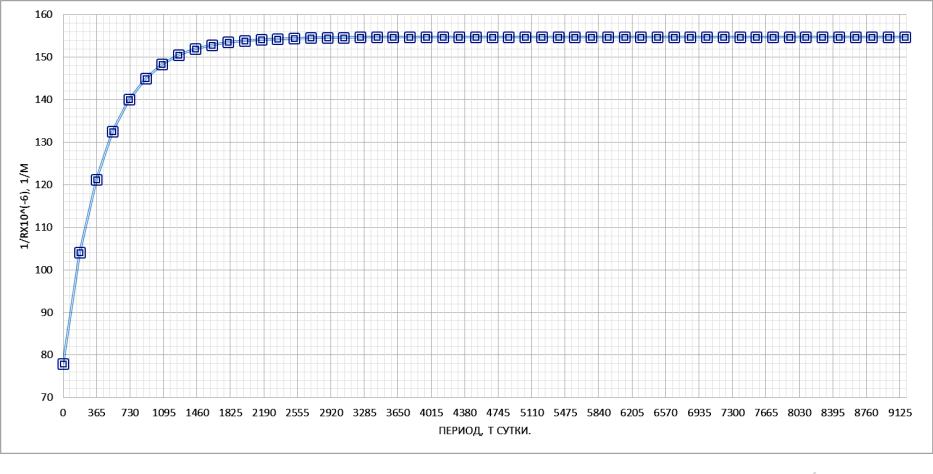

Рис. 2.133. Изменение кривизны балки Ч-39 при испытании при постоянной нагрузке (М=38388 кг см сначала в агрессивных условиях в течение t=218 суток, а затем в неагрессивных условиях испытания в течение 49 суток

( А 154,75 10 6 , 1/м; К 0,0023; В 75,86 10 6 , 1/м).

Полное затухание величины периода прироста кривизны – 9200 суток. Величина периода 95 % прироста затухания значения кривизны – 1387 суток.

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

221

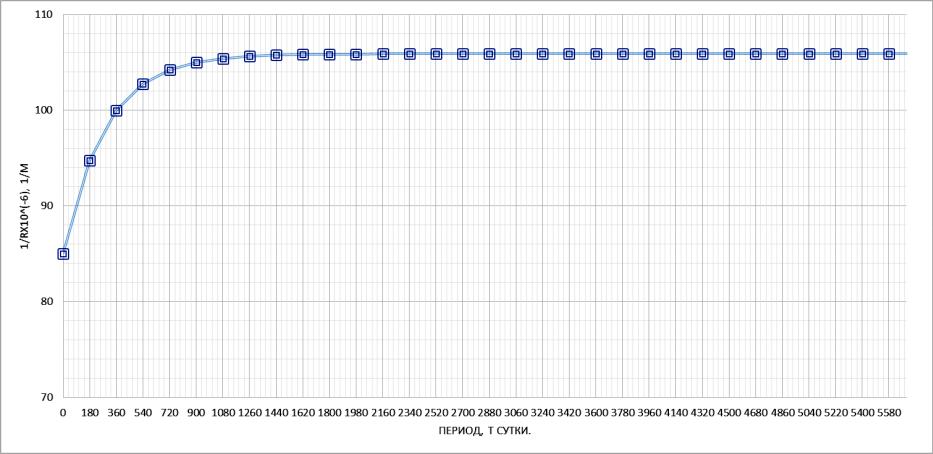

Рис. 2.134. Изменение кривизны при испытании балки Ц-41 при постоянной нагрузке (М=47751 кг см) сначала

в агрессивных условиях испытания в течение t=180 суток, а затем в неагрессивных условиях испытания в течение 87 суток ( А 105,91 10 6 , 1/м; К 0,0035; В 20,27 10 6 , 1/м). Полное затухание величины периода прироста кривизны –

5700 суток. Величина периода 95 % прироста затухания значения кривизны-900 суток. Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

222

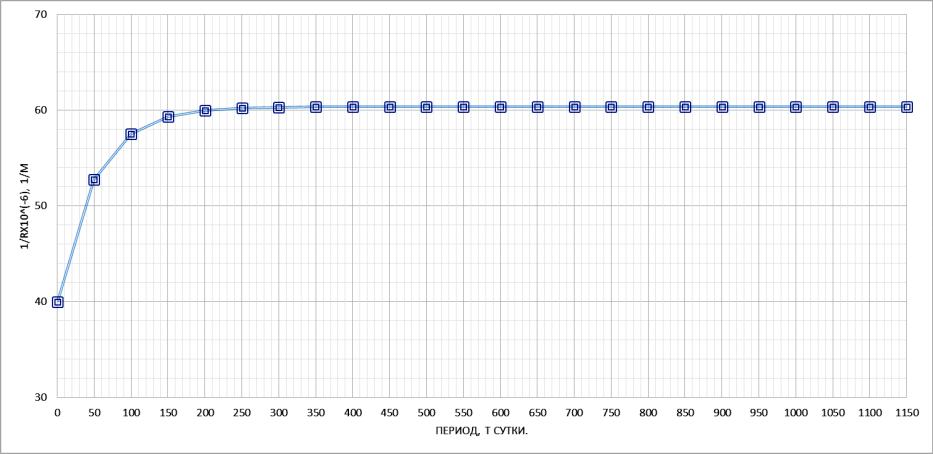

Рис. 2.135. Изменение кривизны балки У-6 при испытании при постоянной нагрузке (М=29025 кг см) сначала в агрессивных условиях в течение начальных t=224 суток ,а затем в неагрессивных условиях испытания в течение 89 суток

( А 60,40 10 6 , 1/м; К 0,0196; В 21,10 10 6 , 1/м). Полное затухание величины периода прироста кривизны –

1150 суток. Величина периода 95 % прироста затухания значения кривизны – 150 суток. Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

223

Таблица 2 . 1 2 Значения соответственно для 100 % и 95 % прироста кривизны и соответственно для 100 % и 95 % периода

затухания прироста кривизны в зоне чистого изгиба балок и их соотношения для неагрессивных и агрессивных условий при действии длительной постоянной изгибающей нагрузки

Шифр





100 % величина прироста

95 % величина прироста

100 % период затухания

образцов

Постоян-





кривизны К











кривизны К







прироста кривизны Т

(№), с







































































учётом

ная изги-







































































вида

бающая



Вели-





















Вели-





















Вели-





















нагрузка





Отношение В, для





Отношение В, для



Отношение Т, для

воздей-











ствую-

М, кг см



чина





различных условий

чина





различных условий

чина



различных условий



К 10

6





К 10

6







щей

М Мразр



,









испытания



,









испытания

Т,









испытания





















сут









среды





1/м























1/м











































(Н, А)























































8











1

2



3





4









5





6









7









































































Т 1(Н)







Т-1(Н)

84272









































Т 1(Н)

























( 0,9Мразр )

84













Т 1(Н)







80

















1,51

750











2,14















1,53













Т 2(А)

Т 2(А)





















Т 2(А)

















































Т-1 (А)

84272



55



















53



















350

















( 0,9Мразр )































































































Т 2(А Н)



Т-2(А-Н)

84272



55









Т 2(А Н)

1,00

53









Т 2(А Н)

1,00

375





1,07



( 0,9Мразр )



































































Т 2(А)

















Т 2(А)













Т 2(А)



























































Ц 42(Н)







Ц-42(Н)

47751















Ц 42(Н)

3,77













Ц 42(Н)

3,92









0,44



0,51Мразр



49













47













1500























Ц 41(А)









Ц 41(А)





Ц 41(А)













































































Ц-41(А)

47751











































































0,51Мразр



13



















12



















3400

















































Ц 41(А Н)



Ц-41(A-H)

47751











Ц 41(А Н)

1,54









Ц 41(А Н)

1,58





1,68



0,51Мразр



20

















19

















5700

























Ц 41(А)















Ц 41(А)











Ц 41(А)

















































































95 % период затухания прироста кривизны Т

Вели-

Отношение Т, для

чина

Т,

различных условий

испытания

сут



9 10

200Т 1(Н) 4,0

Т2(А)

50

57Т 2(А Н) 1,14

Т2(А)

200Ц 42(Н) 0,40 Ц 41(А)

500 –

900Ц 41(А Н) 1,800

Ц41(А)

224











































Окончание табл.

2 . 1 2







































8





















1

2

3

4









5

6







7





9

10





Ч-40(Н)

38388































































0,41Мразр

37













35









1900









300













































Ч 39(А Н)















Ч-39(А-Н)

38388

076



Ч 39(А Н)

2,05

72



Ч 39(А Н)

2,06

9200



4,84

1387



Ч 39(А Н)

4,62







Ч 40(Н)







Ч 40(Н)





Ч 40(Н)





Ч 40(Н)





0,41Мразр



































































































У 5(Н)

















У-5(Н)

29025









У 5(Н)

1,91







У 5(Н)

1,90







3,59







У 5(Н)

3,55



0,31Мразр

42











40









4850









710

















У 6(А)



У 6А)



У 6А)



У 6(А)

































































У-6(А)

29025































































0,31Мразр

22













21









1350









200



































У 39(А Н)











У-6(А-H)

29025







У 6(А Н)

0,96





У 39(А Н)

0,95





0,85





У 39(А Н)

0,75



0,31Мразр

21











20







1150







150













У 6(А)







У 40(А)





У 40(А)





У 40(А)



































































225

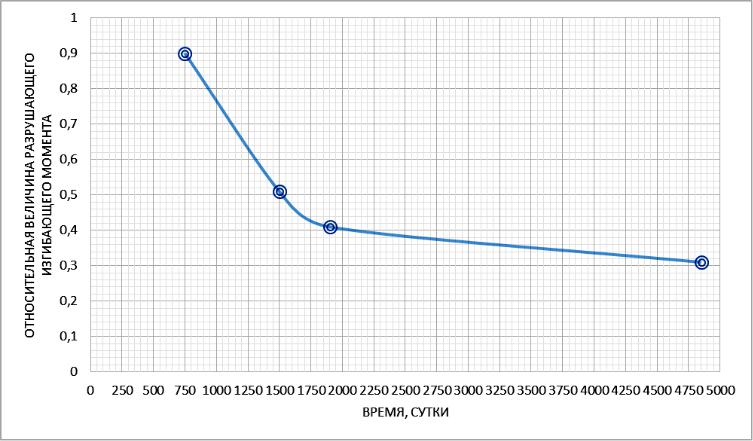

Рис. 2.136. Период полного затухания 100 % прироста кривизны балок при действии длительной постоянной нагрузки в неагрессивной среде.

226

Таблица 2 . 1 3 Сравнение средней величины прироста кривизны и среднего периода затухания прироста кривизны при действии

переменной и постоянной изгибающей нагрузок



Переменная

100 % величина прироста

95 % величина прироста

100 % средний период

95 % средний период



изгибающая

кривизны К



кривизны К





затухания прироста



затухания прироста



нагрузка







кривизны,

Т



кривизны,

Т





























Условия

Мперем 0,77Мразр







































Вели-



















Вели-

















испытания

Постоянная

Отношение

Величина

Отношение

Отношение



Отношение

Н, А

изгибающая

чина

чина

Величина



нагрузка

К 10 6 ,

КМ



КМ



К 10 6 ,

КМ



КМ



К 10 6 ,

КМ



КМ



Т , сут

ТМ

ТМ





Мпост 0,77Мразр

1/м



пер



пост

1/м



пер



пост

1/м



пер



пост



пер



пост



























































































Н

Мперем

92



1,10



88



1,10



3456



4,61



515

2,58



Н

Мпост

84









80









750









200















































А

Мперем

39



0,71



37



0,70



1174



3,35



177

3,54



А

Мпост

55









53









350









50















































А-Н

Мперем

63



1,15



60



1,13



3704



9,88



520

9,12



А-Н

Мпост

55









53









375









57















































227

Результаты сравнения средней величины прироста кривизны и среднего периода затухания прироста кривизны при действии переменной и постоянной изгибающих нагрузок приведены в табл. 2.13. Данные табл. 2.13 показывают, что в неагрессивной среде переменная нагрузка в 1,1 раза увеличивает среднюю величину полного100 % прироста кривизны и в 4,61 раза, среднее значение 100 % периода полного затухания прироста кривизны по сравнению с действием постоянной изгибающей нагрузки. В агрессивной среде переменная нагрузка уменьшает в 1,41 раза среднюю величину полного 100 % прироста кривизны, в тоже время увеличивает в 3,35 раза среднее значение 100 % периода полного затухания прироста кривизны по сравнению с аналогичными характеристиками при действии постоянной изгибающей нагрузки. При комбинированной однократной смене воздействующей среды с агрессивной на неагрессивную переменная нагрузка способствует увеличению средней 100 % величины полного прироста кривизны в 1,15 раза, а среднего значения полного 100 % периода затухания прироста кривизны в 9,88 раза.

2.2.2.Исследование жёсткости

Втабл. 2.14 и 2.15 латинского квадрата приведены данные конечной (К) и,

начальной (К0), кривизны, и соответствующих этим значениям кривизны величины конечной (D) и начальной жёсткости (D0), а также отношение начальной к конечной жёсткости, полученные в результате комплексных длительных экспериментальных исследований на образцах, испытывающих воздействие верхнего уровня загружения переменной ступенчато-по- вторной нагрузки, соответственно в газовоздушной неагрессивной и жидкой агрессивной условиях.

Анализ результатов в табл. 2.14 и 2.15 показывает, что начальная жёст-

кость (D0), полученная в первоначальный момент загружения опытных балок до верхнего уровня загружения (Мразр=72100 кг·см), изменяется от

D0 3,16 108 кг см2 до D0 6,70 108 кг см2 при среднеарифметической ве-

личине D0сред 149,52 10832 4,67 108 кг см2 . Вероятностное распределение величин начальной жёсткости (D0), полученное с 32 балок, имеет нормаль-

ный закон распределения с математическим ожиданием D0 4,51 108 кг см2 (рис.2.137). Величина жёсткости D0 при доверительном интервале оценки надёжности γ=0,95 составляет D0 4,215 108 кг см2 .

Анализ результатов, полученных в неагрессивной среде (табл.2.14), показывает, что конечная жёсткость D в зависимости от принятых в эксперименте параметров переменной ступенчато-повторной нагрузки изме-

няется от D 1,50 108 кг см2 до D 4,01 108 кг см2 при среднеарифме-

228

тическом значении конечной жёсткости Dсред 3,14 108 кг см2 . Отношение

начальной жёсткости D0 к конечной жёсткости D изменяется от n = 1,22 до n = 2,91 при среднеарифметической величине nсредн D0 D 1,58.

Таблица 2 . 1 4

Шифр балок, испытывающихся при воздействии переменной ступенчато-повторной нагрузки в неагрессивных условиях, конечная (К) и начальная (К0) кривизна, конечная (D) и начальная (D0) жёсткость при верхнем уровне звгружения (Mверх =72100 кг·см), отношение начальной жёсткости к конечной в матрице греческого квадрата

А-7

Д-9

К-11

О-27

К 278, 25 10 6 ,1 м

К 192,92 10 6 ,1 м

К 225,36 10 6 ,1 м

К 249,58 10 6 ,1 м

К0 228, 23 10 6 ,1 м

К0 142,90 10 6 ,1 м

К0 162,34 10 6 ,1 м

К0 148,56 10 6 ,1 м

D 2,59 108 кг см2

D 3,74 108 кг см2

D 3, 20 108 кг см2

D 2,89 108 кг см2

D 3,16 108 кг см2

D 5,05 108 кг см2

D 4, 44 108 кг см2

D 4,87 108 кг см2

0

0

0

0

n D0 D 1, 22

n D0 D 1,35

n D0 D 1,39

n D0 D 1,69

Б-15

Е-29

Л-17

П-31

К 236,14 10 6 ,1 м

К 299, 25 10 6 ,1 м

К 243,84 10 6 ,1 м

К 216,36 10 6 ,1 м

К0 165,64 10 6 ,1 м

К0 190,61 10 6 ,1 м

К0 183,75 10 6 ,1 м

К0 137, 28 10 6 ,1 м

D 3,05 108 кг см2

D 2, 41 108 кг см2

D 2,97 108 кг см2

D 3,33 108 кг см2

D 4,35 108 кг см2

D 3,78 108 кг см2

D 3,92 108 кг см2

D 5, 25 108 кг см2

0

0

0

0

n D0 D 1, 43

n D0 D 1,57

n D0 D 1,32

n D0 D 1,58

В-36

Ж-33

М-21

Р-13

К 349,12 10 6 ,1 м

К 480,50 10 6 ,1 м

К 257,61 10 6 ,1 м

К 223,72 10 6 ,1 м

К0 160,12 10 6 ,1 м

К0 165,50 10 6 ,1 м

К0 199, 28 10 6 ,1 м

К0 129,61 10 6 ,1 м

D 2,07 108 кг см2

D 1,50 108 кг см2

D 2,80 108 кг см2

D 3, 22 108 кг см2

D0 4,50 108 кг см2

D0 4,36 108 кг см2

D0 3,62 108 кг см2

D0 5,56 108 кг см2

n D0 D 2,18

n D0 D 2,91

n D0 D 1, 29

n D0 D 1,73

Г-3

З-38

Н-23

С-25

К 218, 27 10 6 ,1 м

К 179,743 10 6 ,1 м

К 253, 29 10 6 ,1 м

К 227,59 10 6 ,1 м

К0 173,35 10 6 ,1 м

К0 107,63 10 6 ,1 м

К0 177,72 10 6 ,1 м

К0 178,54 10 6 ,1 м

D 3,30 108 кг см2

D 4,01 108 кг см2

D 2,85 108 кг см2

D 3,17 108 кг см2

D0 4,16 108 кг см2

D0 6,70 108 кг см2

D0 4,06 108 кг см2

D0 4,04 108 кг см2

n D0 D 1, 26

n D0 D 1,67

n D0 D 1, 42

n D0 D 1, 27

229

Таблица 2 . 1 5 Шифр балок, испытывающихся при воздействии переменной

ступенчато-повторной нагрузки в агрессивных условиях, конечная (К) и начальная (К0) кривизна, конечная (D) и начальная (D0) жёсткость при верхнем уровне звгружения (Mверх =71200 кг·см), отношение начальной жёсткости к конечной в матрице греческого квадрата

А-8

Д-10

К-12

О-28

К 203,91 10 6 ,1 м

К 210,91 10 6 ,1 м

К 242,16 10 6 ,1 м

К 214,66 10 6 ,1 м

К0 170,02 10 6 ,1 м

К0 155,93 10 6 ,1 м

К0 189,61 10 6 ,1 м

К0 136,71 10 6 ,1 м

D 3,54 108 кг см2

D 3, 42 108 кг см2

D 2,98 108 кг см2

D 3,36 108 кг см2

D0 4, 24 108 кг см2

D0 4,62 108 кг см2

D0 3,81 108 кг см2

D0 5, 27 108 кг см2

n D0 D 1, 20

n D0 D 1,35

n D0 D 1, 28

n D0 D 1,57

Б-16

Е-30

Л-18

П-32

К 169,08 10 6 ,1 м

К 196,62 10 6 ,1 м

К 195,84 10 6 ,1 м

К 171,71 10 6 ,1 м

К0 129,07 10 6 ,1 м

К0 158,57 10 6 ,1 м

К0 183,82 10 6 ,1 м

К0 135,73 10 6 ,1 м

D 4, 26 108 кг см2

D 3,67 108 кг см2

D 3,68 108 кг см2

D 4, 20 108 кг см2

D 5,59 108 кг см2

D 4,55 108 кг см2

D 3,92 108 кг см2

D 5,31 108 кг см2

0

0

0

0

n D0 D 1,31

n D0 D 1, 24

n D0 D 1,07

n D0 D 1, 26

В-16

Ж-34

М-22

Р-14

К 191,94 10 6 ,1 м

К 189, 22 10 6 ,1 м

К 194,30 10 6 ,1 м

К 179,14 10 6 ,1 м

К0 151,99 10 6 ,1 м

К0 135, 21 10 6 ,1 м

К0 173,36 10 6 ,1 м

К0 111,17 10 6 ,1 м

D 3,76 108 кг см2

D 3,81 108 кг см2

D 3,71 108 кг см2

D 4,02 108 кг см2

D 4,74 108 кг см2

D 5,33 108 кг см2

D 4,16 108 кг см2

D 6, 49 108 кг см2

0

0

0

0

n D0 D 1, 26

n D0 D 1, 40

n D0 D 1,12

n D0 D 1,61

Г-4

З-37

Н-24

С-26

К 164,83 10 6 ,1 м

К 177,03 10 6 ,1 м

К 204,35 10 6 ,1 м

К 147, 22 10 6 ,1 м

К0 155,82 10 6 ,1 м

К0 141,11 10 6 ,1 м

К0 162,37 10 6 ,1 м

К0 131, 24 10 6 ,1 м

D 4,37 108 кг см2

D 4,07 108 кг см2

D 3,53 108 кг см2

D 4,86 108 кг см2

D 4,63 108 кг см2

D 5,11 108 кг см2

D 4, 44 108 кг см2

D 5, 49 108 кг см2

0

0

0

0

n D0 D 1,06

n D0 D 1, 26

n D0 D 1, 26

n D0 D 1,13

Анализ данных, полученных в агрессивной среде (табл.2.15) свидетельствует, что конечная жёсткость D изменяется в зависимости от принятых в эксперименте параметров переменной ступенчато-повторной нагрузки от

D 2,98 108

кг см2

до D 4,86 108 кг см2 при среднеарифметическом их

значении

D



3,83108 кг см2 . Отношение начальной жёсткости D0



сред





конечной жёсткости D изменяется от n=1,06 до n=1,61 при среднеарифметическом значении nсред D0 D 1,27 .

230

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
