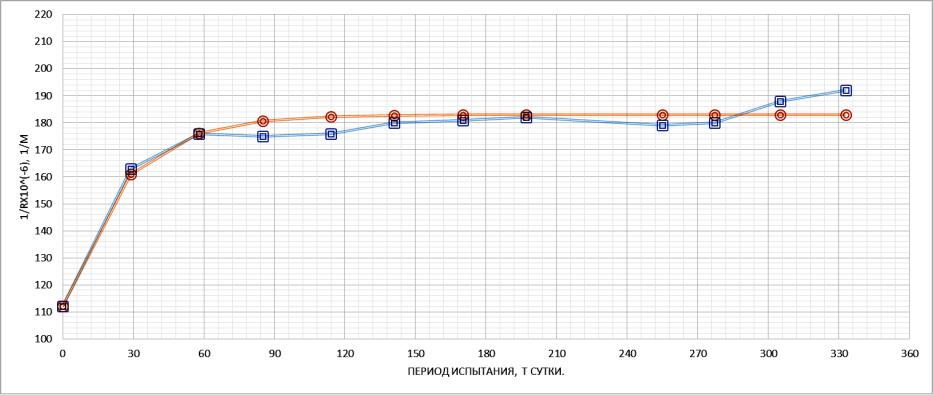

Рис. 2.99. Изменение кривизны балки Р-14 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 672 ч, tМmax 268,8 ч, Мmin 0,41Мразроп ) сначала в агрессивных условиях испытания в течение t=197 суток, n=8 циклов, а затем в неагрессивных условиях в течение 136 суток, с учетом приложения 5 циклов переменной

нагрузки ( А 183,05 10 6 ,1м; К 0,04005005; В 71,96 10 6 ,1м).

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – экспериментальные данные; кривая с окружностями – теоретические данные

181

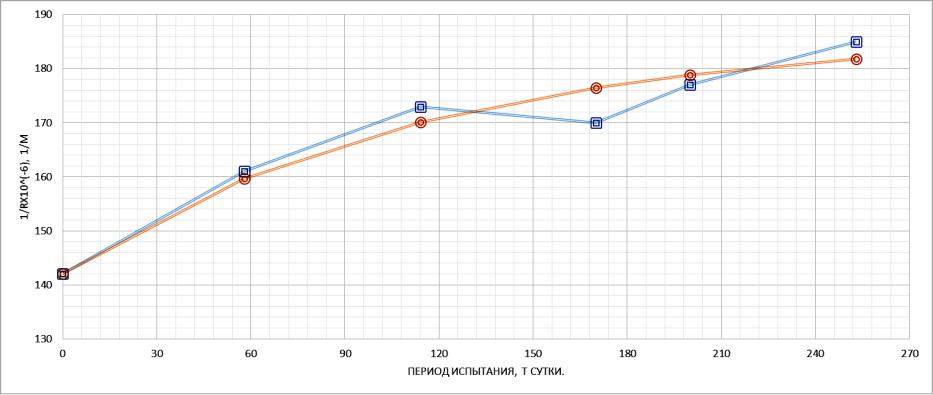

Рис. 2.100. Изменение кривизны балки З-37 при испытании при переменной нагрузке с верхним уровнем загружения ( Mmax 72100 кг см, tц 1344 ч, tМmax 268,8 ч, Мmin 0,51Мразроп ) сначала в агрессивных условиях испытания в течение t=200 суток, n=5 циклов, а затем в неагрессивных условиях в течение 52 суток, с учетом приложения 2 циклов переменной нагрузки ( А 186,9 10 6 ,1м; К 0,0086; В 45,02 10 6 ,1м).

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – экспериментальные данные; кривая с окружностями – теоретические данные

182

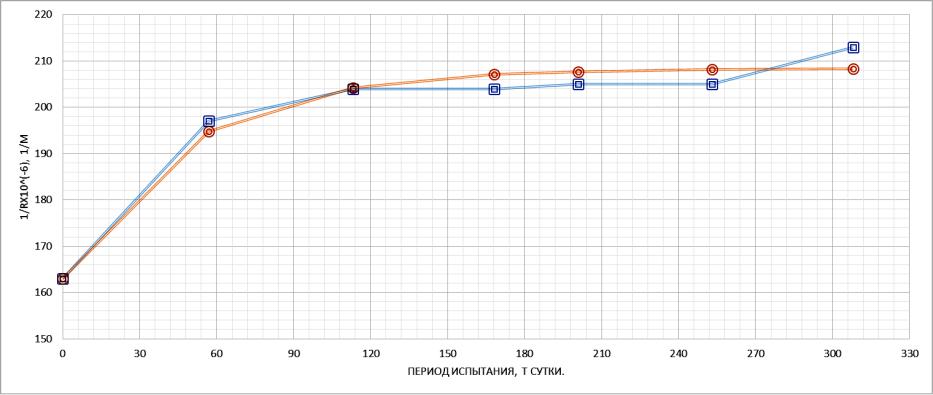

Рис. 2.101. Изменение кривизны балки Н-24 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 1344 ч, tМmax 43,2 ч, Мmin 0,62Мразроп ) сначала в агрессивных условиях испытания в течение t=201 суток, n=5 циклов, а затем в неагрессивных условиях в течение 107 суток, с учетом приложения 2 циклов переменной

нагрузки ( А 208,38 10 6 , 1м; К 0,00211; В 45,01 10 6 , 1м).

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – экспериментальные данные; кривая с окружностями – теоретические данные

183

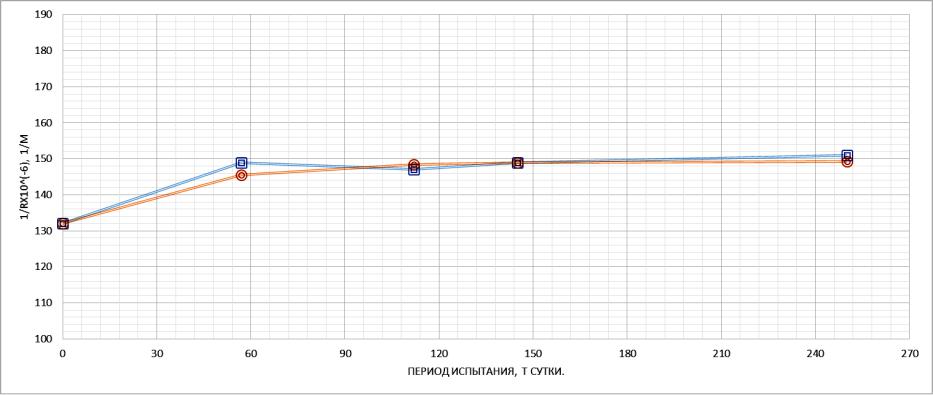

Рис. 2.102. Изменение кривизны балки С-26 при испытании при переменной нагрузке с верхним уровнем загружения ( Mmax 72100 кг см, tц 1344 ч, tМmax 537,6 ч, Мmin 0,31Мразроп ) сначала в агрессивных условиях в течение t=250 суток, n=5 циклов, а затем в агрессивных условиях в течение 50 суток, с учетом приложения 2 циклов переменной нагрузки

( А 148,38 10 6 ,1м; К 0,027; В 16,98 10 6 ,1м).

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – экспериментальные данные; кривая с окружностями – теоретические данные

184

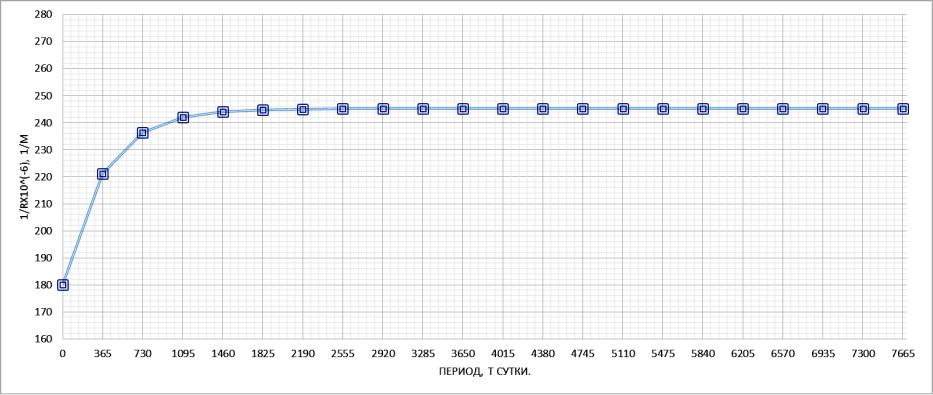

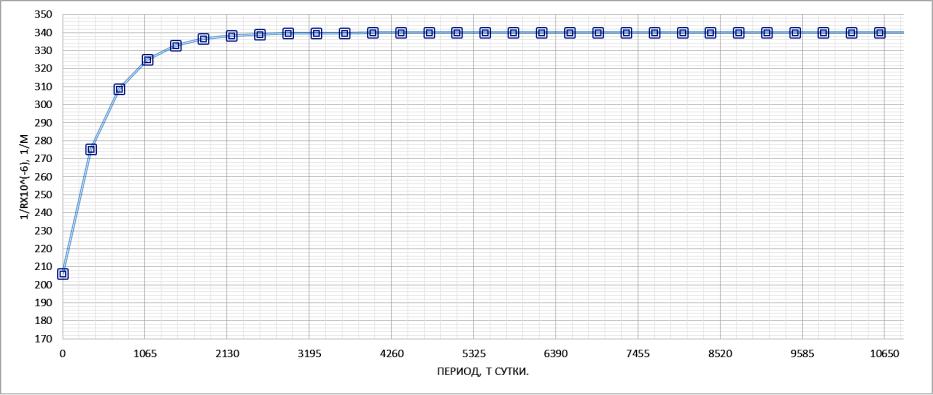

Рис. 2.105. Изменение кривизны при испытании балки К-12 при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 84 ч, tМmax 25 ч, Мmin 0,51Мразроп ) в агрессивных условиях испытания в течение t=212 суток, с учетом приложения n=53 циклов и последующем испытании в неагрессивных условиях в течении 104 суток, с учетом

приложения n=25 циклов переменной нагрузки ( А 340,06 10 6 ,1м; К 0,002; В 134,06 10 6 ,1м).

Полное затухание величины периода прироста кривизны – 10900 суток. Величина периода 95 % прироста затухания значения кривизны – 1491 сутки.

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

187

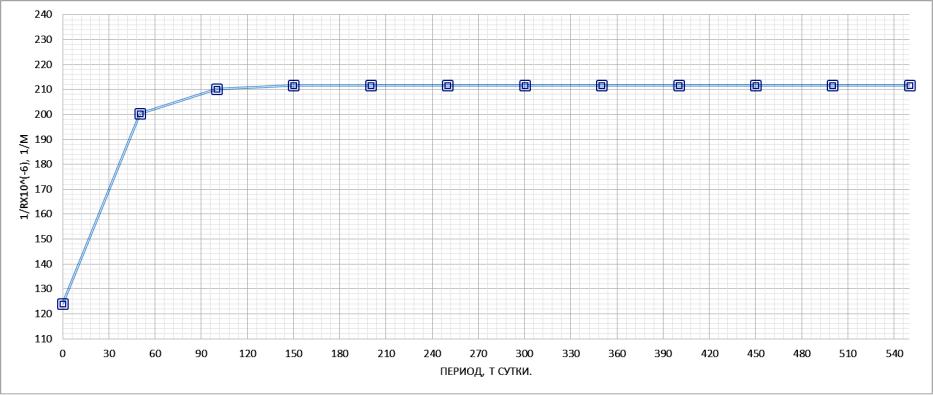

Рис. 2.106. Изменение кривизны балки О-28 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 84 ч, tМmax 34 ч, Мmin 0,62Мразроп ) сначала в агрессивных условиях в течение t=238 суток, n=68 циклов , а затем в неагрессивных условиях в течение 101 суток 29 циклов, с учетом приложения циклов переменной

нагрузки ( А 211,74 10 6 ,1м; К 0,041; В 88,93 10 6 ,1м).

Полное затухание величины периода прироста кривизны – 550 суток. Величина периода 95 % прироста затухания значения кривизны – 90 суток.

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

188

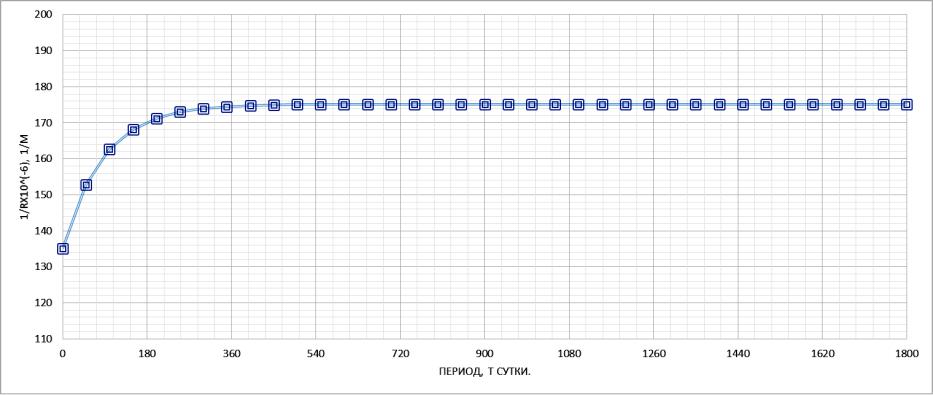

Рис. 2.107. Изменение кривизны балки Б-16 при испытании при переменной нагрузке с верхним уровнем загружения ( Mmax 72100 кг см, tц 336 ч, tМmax 33,6 ч, Мmin 0,62Мразроп ) сначала в агрессивных условиях испытания в течение t=230 суток, n=17 циклов ,а затем в неагрессивных условиях в течение 110 суток, с учетом приложения 8 циклов.

переменной нагрузки ( А 175,16 10 6 ,1м; К 0,01176; В 40,04 10 6 ,1м ).

Полное затухание величины периода 100 % прироста кривизны – 1800 суток. Величина периода 95 % прироста затухания значения кривизны – 252 суток.

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

189

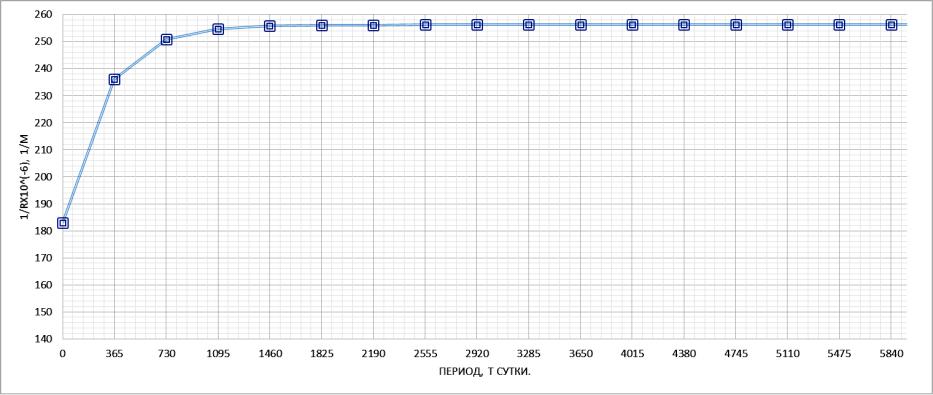

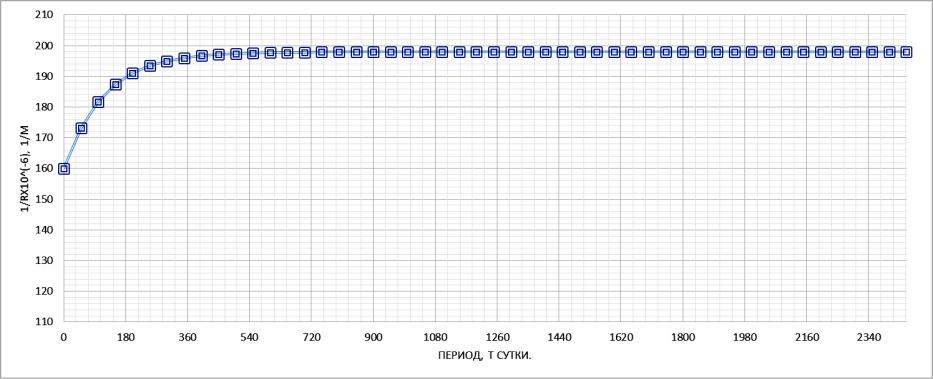

Рис. 2.108. Изменение кривизны балки Е-30 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 336 ч, tМmax 67,2 ч, Мmin 0,31Мразроп ) сначала в агрессивных условиях в течение t=226 суток n=17 циклов, а затем в неагрессивных условиях в течении 110 суток, с учетом приложения 8 циклов переменной нагрузки

( А 197,98 10 6 ,1м; К 0,0085; В 38,09 10 6 ,1м).

Полное затухание величины периода прироста кривизны – 2450 суток. Величина периода 95 % прироста затухания значения кривизны – 360 суток.

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные
