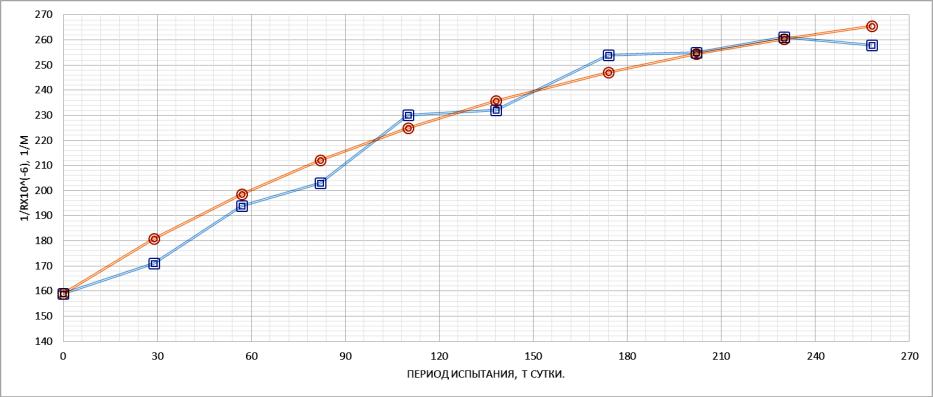

Рис. 2.42. Изменение кривизны балки О-27 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 84 ч, tМmax 34 ч, Мmin 0,62Мразроп ) сначала в неагрессивных условиях в течение t=237 суток n=68 циклов, а затем в агрессивных условиях в течение 78 суток, с учетом приложения 23 циклов переменной нагрузки

( А 262,75 10 6 ,1м; К 0,005357299; В 115,02 10 6 ,1м).

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – экспериментальные данные; кривая с окружностями – теоретические данные

121

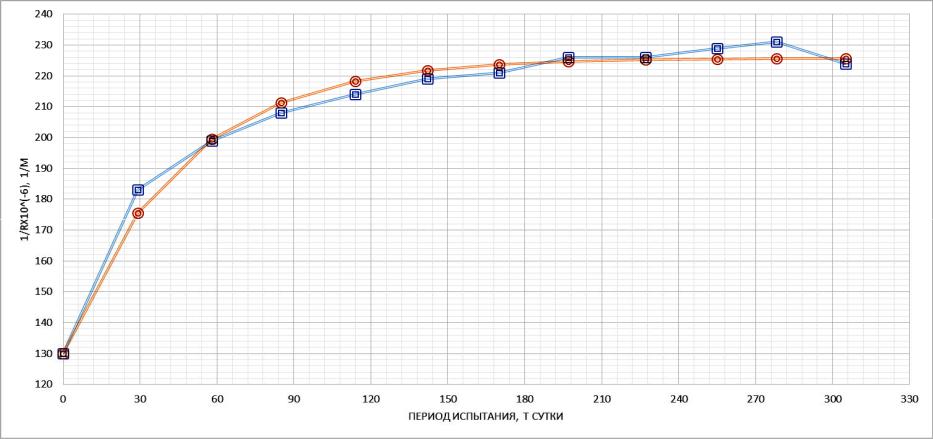

Рис. 2.43. Изменение кривизны балки В-36 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 672 ч, tМmax 67,2 ч, Мmin 0,51Мразроп ) сначала в неагрессивных условиях

в течение t=202 суток , n=9 циклов, а затем в агрессивных условиях в течение 56 суток, с учетом приложения n=2 цикла переменной нагрузки

( А 292,98 10 6 ,1м; К 0,00616; В 133,28 10 6 ,1м).

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – экспериментальные данные; кривая с окружностями – теоретические данные

122

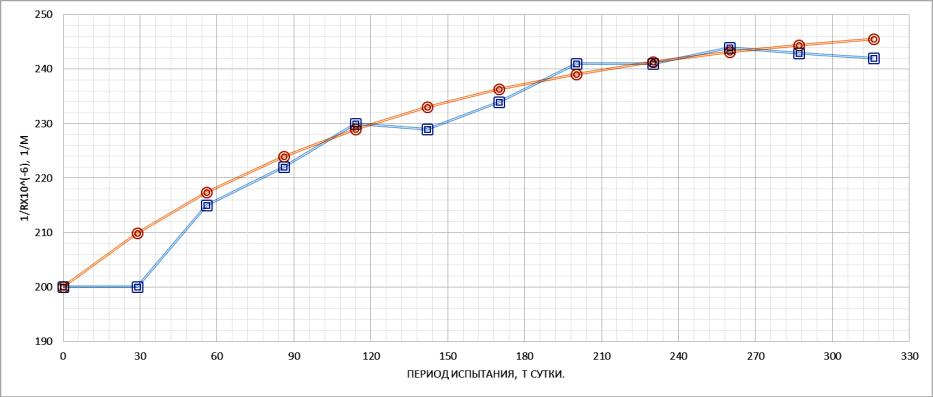

Рис. 2.44. Изменение кривизны балки М-21 при испытании при переменной нагрузке с верхнем уровнем загружения ( Mmax 72100 кг см, tц 672 ч, tМmax 201,6 ч, Мmin 0,31Мразроп ) сначала в неагрессивных условиях испытания в течение начальных t=230 суток n=9 циклов, а затем в агрессивных условиях испытания в течение 86 суток, 3 цикла

( А 250,06 10 6 ,1м; К 0,0076; В 50,52 10 6 ,1м).

Условные обозначения: R – радиус дуги окружности; кривая с квадратами – экспериментальные данные; кривая с окружностями – теоретические данные

123

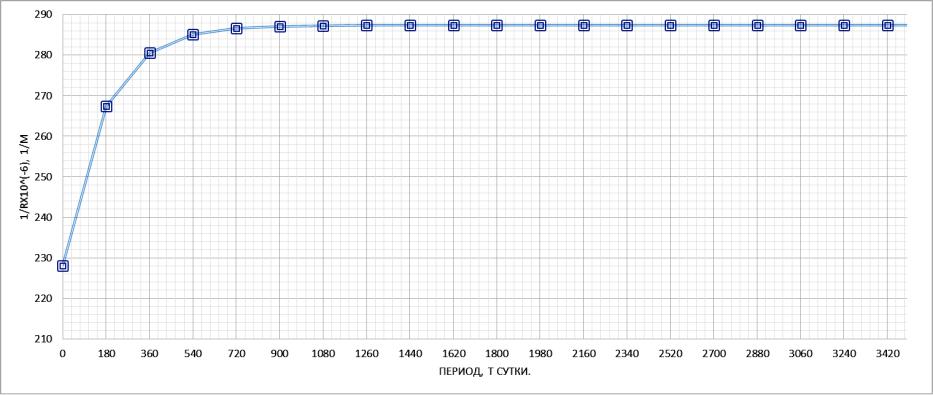

Рис. 2.46. Изменение кривизны балки А-7 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 84 ч, tМmax 8 ч, Мmin 0,31Мразроп ) сначала в неагрессивных условиях в течение t=250 суток, а затем в агрессивных условиях в течении 93 суток, с учетом приложения n=27 циклов переменной нагрузки

( А 287,40 10 6 ,1м; К 0,0060405; В 56,00 10 6 ,1м). Полное затухание величины периода прироста кривизны –

3500 суток. Величина периода 95 % прироста затухания значения кривизны – 504 суток. Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

125

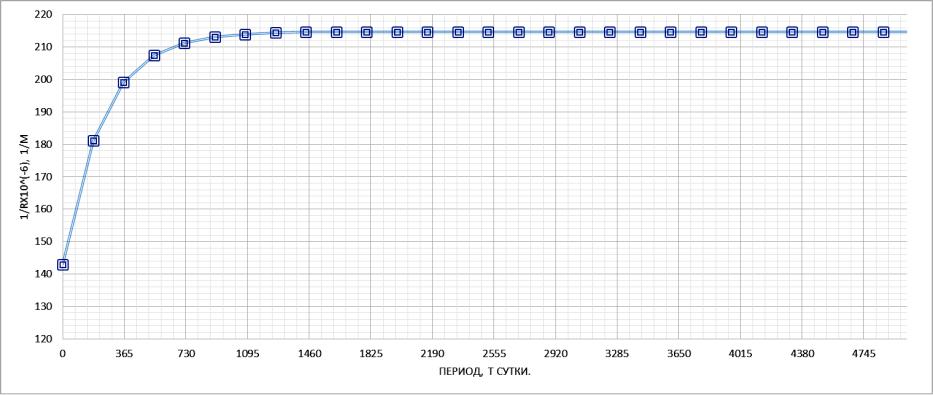

Рис. 2.47. Изменение кривизны балки Д-9 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 84 ч, tМmax 16 ч,Мmin 0,41Мразроп ) сначала в неагрессивных условиях в течение t=232 суток n=67 циклов, а затем в агрессивных условиях в течение 84 суток, с учетом приложения 24 цикла переменной нагрузки

( А 214,17 10 6 ,1м; К 0,004225; В 71,02 10 6 ,1м). Полное затухание величины периода прироста кривизны –

5000 суток. Величина периода 95 % прироста затухания значения кривизны – 401 суток. Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

126

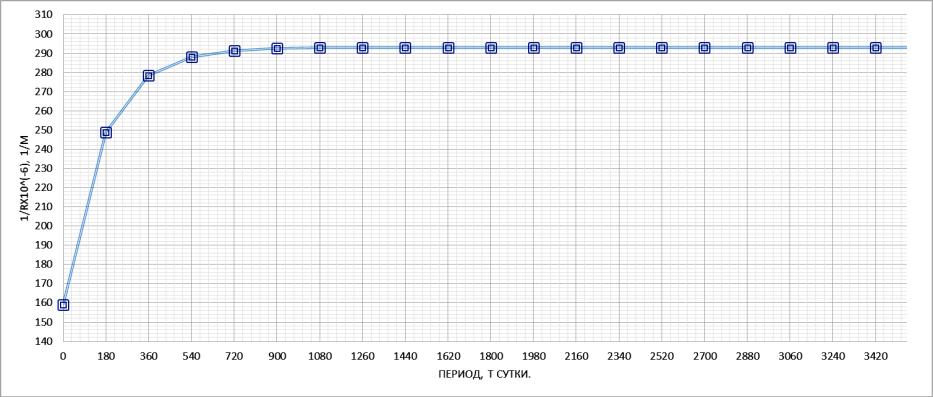

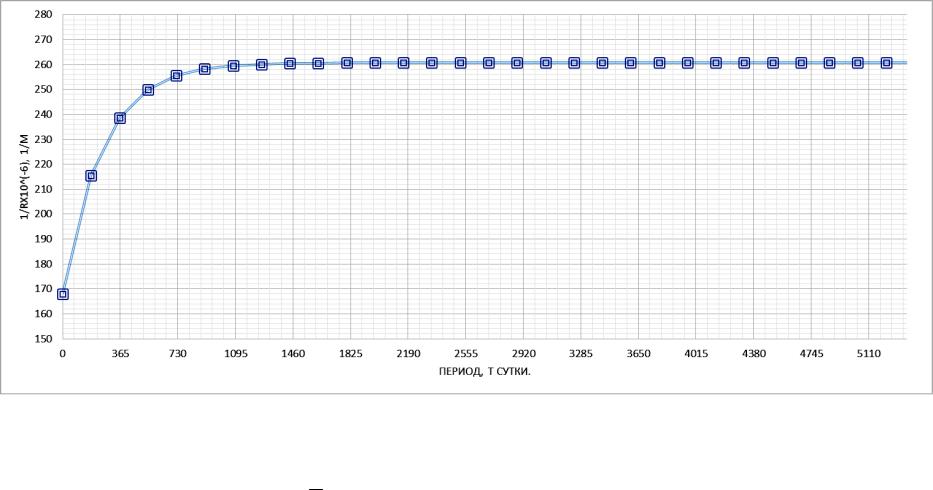

Рис. 2.48. Изменение кривизны балки К-11 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 84 ч, tМmax 25 ч, Мmin 0,51Мразроп ) сначала в неагрессивных условиях в течение t=232 суток, с учетом приложения n=63 циклов, а затем в агрессивных условиях в течении 72 суток, с учетом приложения 21 циклов

переменной нагрузки ( А 260,76 10 6 , м1 ; К 0,00399; В 93,03 10 6 ,1м). Полное затухание величины периода прироста

кривизны – 5350 суток. Величина периода 95 % прироста затухания значения кривизны – 730 суток. Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

127

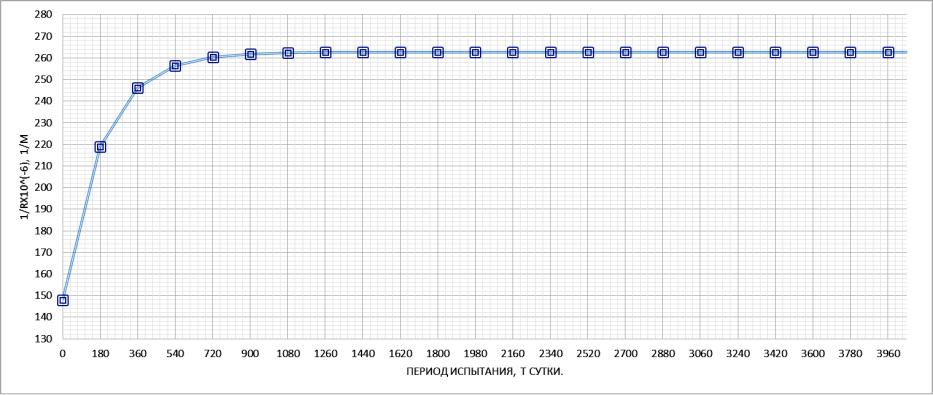

Рис. 2.49. Изменение кривизны балки О-27 при испытании при переменной нагрузке с верхним уровнем загружения

( Mmax 72100 кг см, tц 84 ч, tМmax 34 ч, Мmin 0,62Мразроп ) сначала в неагрессивных условиях в течение t=237 суток n=68 циклов, а затем в агрессивных условиях в течение 78 суток, с учетом приложения 23 циклов переменной нагрузки

( А 262,75 10 6 , 1м; К 0,005357299; В 115,02 10 6 ,1м). Полное затухание величины периода прироста

кривизны – 4050 суток. Величина периода 95 % прироста затухания значения кривизны – 540 суток. Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

128

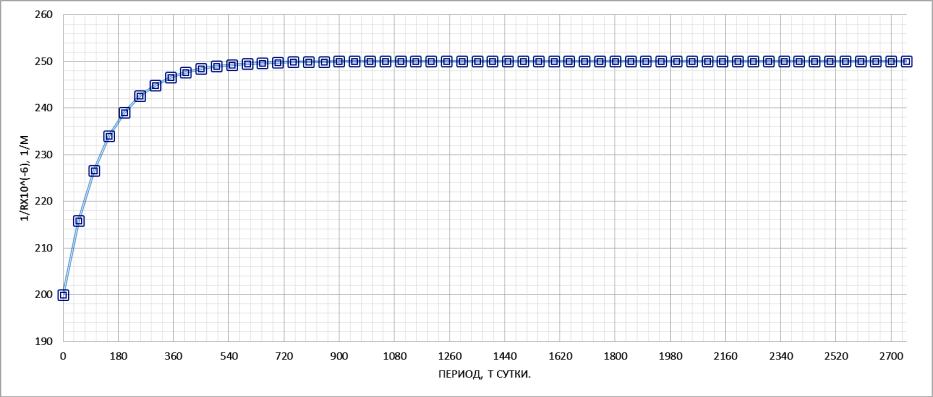

Рис. 2.51. Изменение кривизны балки М-21 при испытании при переменной нагрузке с верхнем уровнем загружения ( Mmax 72100 кг см, tц 672 ч, tМmax 201,6 ч, Мmin 0,31Мразроп ) сначала в неагрессивных условиях испытания в течение начальных t=230 суток, n=9 циклов, а затем в агрессивных условиях испытания в течение 86 суток 3 цикла ( А 250,06 10 6 , 1м; К 0,0076; В 50,52 10 6 , 1м). Полное затухание величины периода прироста кривизны –

2750 суток. Величина периода 95 % прироста затухания значения кривизны – 450 суток. Условные обозначения: R – радиус дуги окружности; кривая с квадратами – теоретические данные

130
