4.2 Требования к электропроводкам и основной алгоритм их монтажа.

Под наружными понимают электропроводки, которые проложены по наружным стенам зданий, между ними на опорах (не более четырех пролетов длиной до 25 м каждый) и т. п.

Наружная проводка может быть открытой и скрытой. Наружная электропроводка должна быть недоступной для случайного прикосновения к ней или ограждена. Незащищенные изолированные провода наружной электропроводки относительно прикосновения к ним следует рассматривать как неизолированные (голые).

Внутредворовые сети следует выполнять изолированными проводами, при этом расстояние от них до земли должно быть не менее 2,75 м.

Незащищенные изолированные провода наружной электропроводки надо располагать или ограждать так, чтобы их не могли касаться люди и животные. При производстве открытой прокладки проводов и кабелей по стенам, перегородкам и потолкам по эстетическим соображениям следует придерживаться архитектурных линий помещений – карнизов, линий художественной обработки, выступающих углов и т. п.

Так, в помещениях, оклеиваемых обоями, верхнюю горизонтальную проводку рекомендуется выполнять выше обоев. Трассы проводов при скрытой прокладке должны легко определяться при эксплуатации проводок.

Для того чтобы исключить вероятность случайного повреждения проводки при производстве работ по установке настенных светильников, часов, бра и т. д., выбор трассы скрытой прокладки проводов должен производиться по следующим правилам:

1) горизонтальная прокладка по стенам должна осуществляться параллельно линиям пересечения стен с потолком на расстоянии 100-200 мм от карниза или балки. Магистрали штепсельных розеток рекомендуется прокладывать по горизонтальной линии, соединяющей штепсельные розетки;

2) спуски и подъемы к выключателям, штепсельным розеткам и светильникам выполняются вертикально на расстоянии до 100 мм параллельно линиям дверных и оконных проемов или углов помещения;

3) скрытую прокладку проводов по перекрытиям (в штукатурке, щелях и пустотах плит или под плитой перекрытия) следует выполнять по кратчайшему расстоянию между наиболее удобным местом перехода на потолок от ответвительной коробки к светильникам. Разметку трасс скрытых проводок, углубленных в борозды стен и потолков, можно производить по кратчайшему направлению от вводов к электрооборудованию и светильникам.

Вывод:Ознакомился с классификацией электропроводов, с требованиями электро-проводков и правила их монтажа,узнал правила монтажа проводов во взрывоопасной зоне.

ДАННОЕ ИЗОБРАЖЕНИЕ ОТНОСИТСЯ К ТЕМАМ (3-5)

5 Монтаж установок электрического освещения.

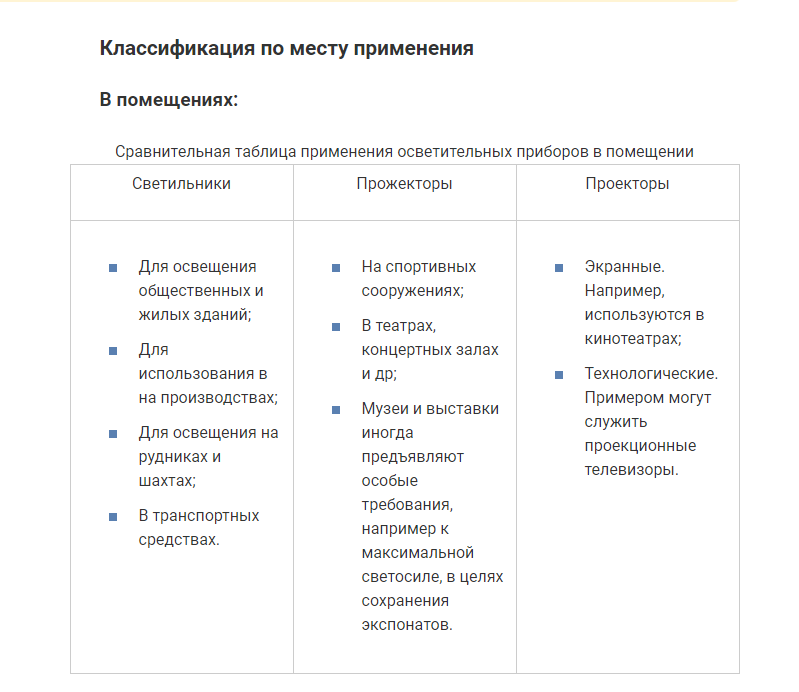

5.1 Классификация осветительных приборов, требования к монтажу электро-установочных устройств.

5.2 Принцип работы лампы накаливания.

Высокая температура лампы накаливания вызывает нагрев самого светильника и перегрев изоляции его проводов. Перегрев изоляции проводов может привести к тепловому пробою - явлению теплового разрушения диэлектрика (расплавлению и т.д.). Происходит это следующим образом. Часть объема изоляции (диэлектрика), обладая повышенной электрической проводимостью, обуславливает возникновение заметного тока проводимости. Этот ток вызывает выделение тепла и нагрев изоляции, что приводит к понижению электрического сопротивления и возрастанию тока сквозной проводимости, который в свою очередь вызывает дополнительное выделение тепла, и перегрев этой части диэлектрика. При дальнейшем повышении напряжения ток проводимости возрастает, и выделенное им тепло может вызвать сплошное прожигание или расплавление изоляции. Поэтому зарядка светильников производится нагревостойкими проводами, предназначенными для различного рода соединений в электрических аппаратах, приборах и других электротехнических устройствах. Токопроводящие жилы в таких проводах изготавливают лужеными из проводниковой меди. В проводах высокой нагревостойкости (200... 250 °С) применяются никелированные медные жилы. Изоляция этих проводов состоит из фторопласта или фторопластовых лент в комбинации с оплеткой из стекловолокна.

Вывод: Ознакомился с требованиями к монтажу электро-установочных устройств и с принципом работы люминесцентных ламп.
