3 Электромонтажные соединения и оконцевания проводов и кабелей.

3.1Основные требования предъявляемые к электрическим контактам.

а) Контакты должны выдерживать значительный ток. Для первичныхконтактов некоторых вибраторов он достигает 5 а.б) Контакты должны надежно разрывать цепь со значительным напряжением; для вторичных контактов — до 300 в.в) Контакты должны иметь небольшое переходное сопротивление — обычно не больше 0,05 ом.г) Контакты не должны благоприятствовать возникновению и поддержанию между ними дугового разряда.д) Контакты не должны благоприятствовать возникновению и поддержанию между ними дугового разряда.Плохой контакт влечет за собой увеличенное сопротивление на участке цепи. Чем больше сопротивление, тем больше падение напряжения и нагрев в месте контакта.

3.2 Необходимость оконцеваний проводов. Основные способы оконцевания.

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.Оконцевание проводов — это один из максимально простых и надежных способов подключения проводов к клеммным колодкам, автоматическим выключателям и прочему электротехническому оборудованию. Данный тип соединения распространен в бытовых и промышленных сетях. Это обусловлено преимуществами, которых позволяет добиться оконцевание:

  • надежное контактное пятно;

  • удобство монтажа;

  • низкое переходное сопротивление соединения.

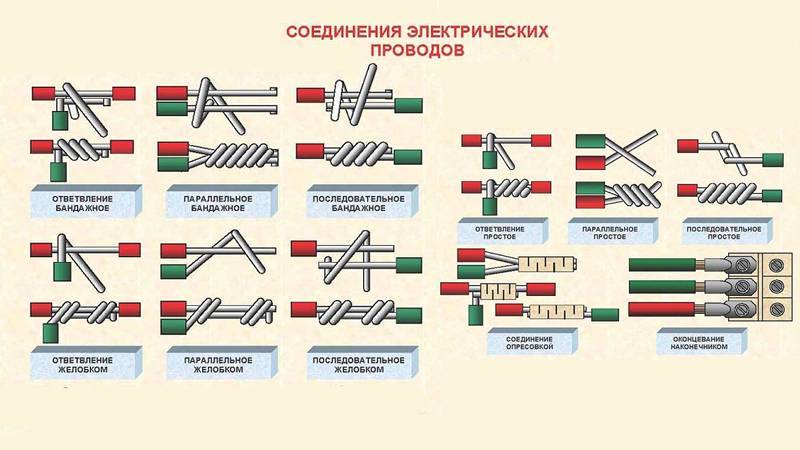

3.3 Способы соединения и создания ответвлений проводов.

Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.

Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

Вывод:Ознакомился с основными требованиями предъявляемыми к электрическим контактам. Узнал для чего проводится оконцевание проводов и его способы, а также способы соединения и создания ответвлений проводов.

4 Монтаж электропроводок и кабельных линий.

4.1 Классификация электропроводов.

Всего существует 3 вида электропроводок:

1. Открытая электропроводка;

2. Скрытая электропроводка;

3. Наружная электропроводка.

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто.Скрытая электропроводка прокладывается внутри конструктивных элементов помещения, т.е. в стенах, полах, потолках, плитах.Наружная электропроводка выполняется на улице по наружным стенам зданий и сооружений, а также между зданиями на опорах
