Выбор геометрических размеров параболического зеркала
Для расчета диаметра раскрыва зеркала воспользуемся формулой из радиолокации:
Найдем длину волны по формуле:
Все значения нам известны, тогда выражаем из формулы G – коэффициент усиления антенны:
Зная, что , где – коэффициент направленного действия антенны ), . В результате (раз).
Где – геометрический размер раскрыва зеркала ; – коэффициент использования зеркала, который показывает насколько эффективно используется вся поверхность зеркала, обычно составляет 0,64÷0,65 (0,7). Находим геометрический размер раскрыва зеркала (S):
Для расчета радиуса используется формула:
.
Рассчитываем радиус:
Диаметр раскрыва зеркала является функцией требующейся ширины диаграммы направленности, а также несколько зависит от амплитудной и фазовой характеристики в раскрыве зеркала. Закон распределения амплитуд поля вдоль поверхности раскрыва зеркала определяется диаграммой излучения облучателя, если пренебречь потерями при отражении от зеркала. Для большинства применяющихся облучателей распределение амплитуд в одной из плоскостей (горизонтальной или вертикальной) вдоль раскрыва зеркала можно с достаточной точностью аппроксимировать законом , где х - координата, откладываемая от оси антенны; - некоторое целое число.
Проведем расчет радиуса выпуклой части зеркала. Для этого строится график функции радиуса раскрыва от расстояния где – расстояние до фокуса. В результате получен график, представленный на рисунке 2.1.

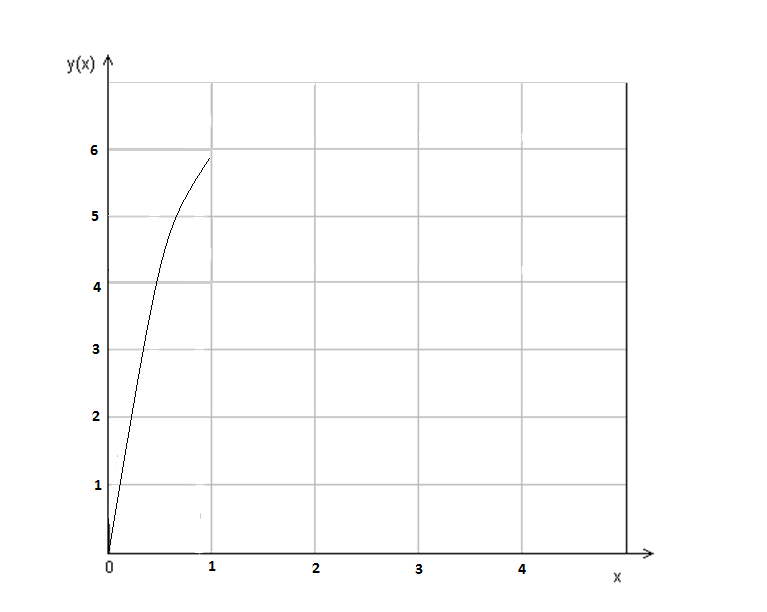

Рисунок 2.1 Зависимость радиуса раскрыва от расстояния.
Радиус параболической части зеркала равен 0,9 м. В результате полностью определены геометрические размеры зеркала.
Выбор облучателя, и его расчет
Для дальнейших расчетов требуется выбрать облучатель, который бы удовлетворял данной антенне. Облучатель должен быть расположен так, чтобы его фазовый центр находился в фокусе F.
К облучателям параболоида вращения предъявляются следующие требования:
• фронт излучаемой волны должен быть близким к сферическому (по крайней мере в пределах угла раскрыва зеркала 2ε 0) , - облучатель должен иметь фазовый или условный фазовый центр;
• ДН облучателя должна быть односторонней, близкой к осесимметричной и иметь определенную ширину, согласованную с углом раскрыва зеркала. Уровень боковых лепестков должен быть минимальным;
• облучатель должен иметь небольшие размеры (во избежание большого теневого эффекта), пропускать заданную мощность излучения и обеспечивать хорошее согласование с питающим фидером в заданном диапазоне частот.
С учетом перечисленных требований на практике чаще всего применяются малоразмерные («точечные») облучатели: двухвибраторные с коаксиальным питанием, двухвибраторные с волноводным питанием, вибратор с плоским рефлектором, спиральная антенна, открытый конец волновода, рупор, двухщелевой излучатель.
Наибольшее распространение получили рупорные облучатели из-за простоты их конструкции, хорошей диапазонности и сравнительной простоты обеспечения требуемой ДН. Рассмотрим подробнее некоторые типы облучателей.[5].
