1.4 Общие сведения и принцип работы сумматора на базе операционного усилителя
Сумматором называется устройство, выходное напряжение которого является суммой напряжений на его входе. Сумматор напряжений на базе ОУ в своей базовой реализации больше всего близок к законченному каскаду звукового устройства. Конечно же, данное устройство применяется не только в звукотехнике. Сумматорами активно пользуются при построении схем измерительных инструментов, медицинских приборов, устройств обработки ВЧ и СВЧ сигналов.
Принцип работы сумматора заключается в том, что все сигналы со всех входов складываются по напряжению и уже сложенные подаются на выход схемы. При этом может быть задан коэффициент усиления как самого сумматора, так и коэффициент ослабления каждого отдельно взятого сигнала. Количество входов сумматора не ограничено.
Устройства, реализующие операцию сложения сигналов, могут быть выполнены на основе как инвертирующего, так и неинвертирующего усилителя.
Инвертирующий сумматор строится на основе инвертирующего усилителя и предназначен для формирования на выходе напряжения, равного усиленной алгебраической сумме нескольких входных напряжений, т. е. выполняет математическую операцию суммирования нескольких сигналов. При этом суммарный сигнал дополнительно инвертируется, отсюда и название – инвертирующий сумматор.
Вывод: в данном разделе были приведены сведения о сумматорах на базе операционного усилителя, типы операционных усилителей, основные параметры операционного усилителя, принцип работы операционного усилителя, а также общие сведения и принцип работы сумматора на базе операционного усилителя.
2 Расчет сумматора на базе операционного усилителя

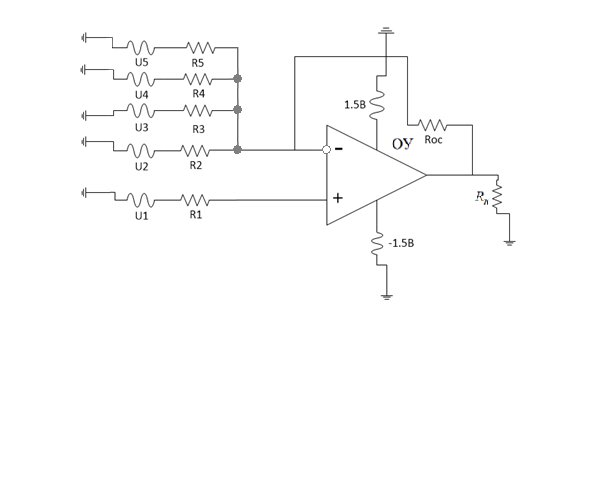

Схема инвертирующего сумматора для реализации функции (выражение 2.1) приведена на рисунке 2.1:
(2.1)
Рисунок 2.1 – Схема параллельного инвертирующего сумматора на ОУ
Выходное напряжение инвертирующего сумматора формула (2.2):
(2.2)
где
– коэффициенты усиления (весовые
коэффициенты)
(формула 2.3) по входам:
(2.3)
где
–
сопротивление обратной связи (резистор
,
– сопротивление в цепи данного входа).
По
заданному значению
(равному 55
кОм) и весовым коэффициентам входов (
равно 10.5;
равно 6;
равно 2;
равно 1.5;
равно 4.5) определяем
сопротивления для каждого входа выражения
(2.4):
|
(2.4) |
Для нормальной работы сумматора надо уравнять сопротивления по обоим входам. В противном случае входные токи ОУ вызовут на них неодинаковое падение напряжений и на входе ОУ появиться разностный сигнал, который будет им усилен. На выходе будет Uвых при отсутствии Uвх. Входное сопротивление по инвертирующему входу (формула 2.5):
3.7 кОм.
(2.5)
Входное сопротивление по неинвертирующему входу:
Чтобы выровнять входные сопротивления параллельно инвертирующему входу, надо включить резистор R6 так, чтобы:
=
=
Для
реализации в технике примем номинальные
значения сопротивлений резисторов,
которые соответствуют ряду Е24. Значения
сопротивлений резисторов
составит 5,1 кОм,
составит 9.1 кОм,
составит 27 кОм,
,
12 кОм.
Выходное напряжение при выполнении данной операции Uвых=10.5U-6U-2U-1.5U-4.5U=-2U. При максимальном выходном напряжении ОУ 10В единичное входное напряжение (равное по всем входам)
(2.6)
При
единичном входном напряжении 100 мВ (
=
=
=
= 100
мВ). Доля входов составит (выражение
2.7):
1050
мВ;
600
мВ;
=
-200 мВ;
=
-150 мВ
=
-450 мВ; (2.7)
Выходное напряжение сумматора (выражение 2.8):
= 1050-600-200-150-450= -350 мВ. (2.8)
Для реализации в технике рассчитаем выходные напряжения (формулы 2.2 и 2.3) и получим следующее, (выражение 2.9):
1078 мВ;
604 мВ;
204 мВ;
=
152 мВ;
=
458 мВ;
1078-604-204-152-458=-
340
мВ. (2.9)
На рисунке 2.3 приведено сравнение теоретических и расчетных выходных напряжения для параллельного сумматора на операционном усилителе:
Рисунок 2.3 – Сравнение теоретических и расчетный выходных напряжения для параллельного сумматора на ОУ.
Рассчитаю абсолютную погрешность для выходного напряжения (выражение 2.11):
10
мВ;
(2.11)
Рассчитаю относительную погрешность для выходного напряжения (выражение 2.12):
(2.12)
Вывод: во втором разделе была произведена схема суммирующего сумматора, по заданному значению и весомым коэффицентам входов были определены сопротивления для каждого входа, также расчитано сопротивление по инвертирующему и неинвертирующему входу, расчитаны входные и выходные напряжения сумматора, приведено сравнение теоретический и расчетных выходных напряжений для суммирующего сумматора на операционном усилителе, также была расчитана абсолютная погрешность для выходного напряжения и относительная погрешность для выходного напряжения.
