Задание
1. Выработать навык сбора схем.
2. Опытным путем снять входные и выходные характеристики транзистора.
Аппаратура и пособия
1. Описание практической работы.
2. Лабораторная установка.
3. Соединительные кабели.
Ход работы
1. Собрать схему согласно рисунка 1.

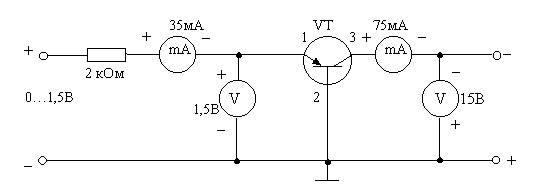

Рисунок 1 – Схема подключения транзистора к лабораторной установке
2. После проверки схемы руководителем заполнить таблицу №1. Для чего установив Uк=0 изменять напряжение Uэ от 0 до 0,2V. Затем повторить измерения при Uк=5V и Uк =10V.
Таблица №1 – Результаты измерения
Uк=0 |
Uк=5 |
Uк=10 |
|||
Uэ(V) |
Iэ(mA) |
Uэ(V) |
Iэ(mA) |
Uэ(V) |
Iэ(mA) |
0,05 |
|
0,05 |
|
0,05 |
|
0,1 |
|
0,1 |
|
0,1 |
|
0,15 |
|
0,15 |
|
0,15 |
|
0,2 |
|
0,2 |
|
0,2 |
|
3. Построить семейство входных характеристик транзистора используя данные таблицы №1.
4. Снять выходные характеристики транзистора, для чего установить заданное значение тока эмиттера и поддерживать его постоянным, изменять напряжение коллектора от 0 до 10V. Записать в таблицу №2 значение тока коллектора.
Таблица №2 – Результаты измерения выходных характеристик
Iэ=0 |
Iэ=1mA |
Iэ=2mA |
Iэ=3mA |
Iэ=5mA |
|||||||
Uк(V) |
Iк(mA) |
Uк(V) |
Iк(mA) |
Uк(V) |
Iк(mA) |
Uк(V) |
Iк(mA) |
Uк(V) |
Iк |
||
0 |
|
0 |
|
0 |
|
0 |
|
0 |
|
||
5 |
|
5 |
|
5 |
|
5 |
|
5 |
|
||
10 |
|
10 |
|
10 |
|
10 |
|
10 |
|
5. По полученным данным построить семейство выходных характеристик.
6. Построить проходную характеристику, используя таблицу №3.
Таблица №3 – Результаты измерения проходной характеристики
-
Uк=10V
Uэ(V)
0
0,05
0,1
0,15
0,2
Iк(mA)
7. По проделанной работе сделать вывод.
Контрольные вопросы
1. Нарисовать структурное и условное изображение транзистора прямой проводимости. Подключить напряжения и пояснить чем определяется полярность этих напряжений. Показать цепь протекания коллекторного тока.
2. Дать определение выходной характеристики. При каких условиях она снимается?
3. Вычислить крутизну характеристики, используя полученные ВАХ (вольт – амперные характеристики).
4. Обосновать полярность питающих напряжений p-n-p транзистора.
5. Нарисовать структурное и условное изображение транзистора обратной проводимости. Подключить напряжение и пояснить чем определяется полярность этих напряжений. Показать цепь протекания тока базы.
6. Дать определение семейства выходных характеристик. При каких условиях их можно получить?
7. Определить выходное сопротивление транзистора, используя данные, полученные в лабораторной работы.
8. По каким параметрам происходит усиление в схеме с общей базой?
