Лабораторная работа №6
Тема: исследование электронно-лучевой трубки.
Цель работы: ознакомиться с работой ЭЛТ, наблюдение подаваемых сигналов и определение их амплитуды, определение чувствительности ЭЛТ.
Теоретические сведения
Электронно-лучевой трубкой называется электровакуумный прибор, который преобразует подаваемый сигнал в видимое его изображение. ЭЛТ состоит из:
- электронной пушки;
- фокусирующей системы;
- отклоняющей системы;
- баллона в виде трубки, расширяющейся на конце;
- экрана.
Работа ЭЛТ заключается в следующем
Электронная пушка, в состав которой входят: катод, управляющий электрод (модулятор) и анод, испускает поток электронов. Эти электроны должны попасть на экран и отдать его материалу свою энергию. Энергия электронов преобразуется в свечение экрана в той точке, куда попадает поток электронов. Сконцентрировав электроны в узкий луч, добиваются большей яркости свечения экрана. Для этого в ЭЛТ применены два анода специальной конструкции, чтобы создать между ними криволинейное электрическое поле. На первый анод подаётся напряжение порядка 800 В. На второй анод порядка 15-20 кВ. Электрическое поле между анодами оказывает на электроны такое же действие, как линза на световой поток. По аналогии систему анодов назвали фокусирующей системой.

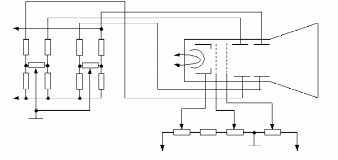

Рисунок 1 – Схема ЭЛТ
Чтобы увидеть сигнал на экране ЭЛТ надо заставить электронный луч перемещаться. Этому способствует две пары отклоняющих пластин: одна располагается горизонтально, другая вертикально.
Первая пара способна перемещать луч вертикально, вторая горизонтально. В соответствии с чем их назвали: ГО – горизон-тально отклоняющие и ВО – вертикально отклоняющие пластины. Если одновременно подать напряжение на обе пары пластин, то электроны будут перемещаться под действием сил обоих электрических полей. Как правило, на ГО – пластины подают пилообразное напряжение, медленно перемещающее световое пятно по экрану ЭЛТ и быстро возвращающее электронный луч в начальную точку. Такое напряжение назвали – напряжением развёртки.
К ВО – пластинам подключают напряжение сигнала. Под действием обоих напряжений на экране луч вырисовывает форму сигнала.
Кроме воздействия на поток электронов электростатического поля, подобное действие оказывает и магнитное поле.
В этом случае фокусирующая и отклоняющая системы представляют собой электромагниты. Они располагаются снаружи баллона.
В телевизионных приёмниках ЭЛТ – кинескопах – применён комбинированный способ управления электронным лучом:
- фокусировка – электростатическая;
- отклонение луча – электромагнитное.
При этом используются достоинства обеих систем: стабильность фокусировки и большой угол отклонения луча.
Примечание
ЭЛТ с электростатическим управлением лучом используются в осциллографах, индикаторах радаров.
ЭЛТ с магнитным управлением лучом – в индикаторах радаров.
Маркировка:
- 13ЛМ5А - однолучевая индикаторная, цвет свечения – синий, без послесвечения;
- 20ЛМ1Е – двух лучевая, двухцветная: оранжевая и зелёная. Длительность после свечения более 3-х секунд;
- 5ЛО38И – однолучевая, осциллографическая, цвет свечения – зелёный;
- 9ЛО1И – двух лучевая, осциллографическая, цвет свечения – жёлто-зелёный;
- 10ЛО2И - двух лучевая, с одной электронно-оптической системой. Для контроля синфазности исследуемых сигналов. Цвет свечения – зелёный;
- 13ЛО4А – однолучевая, осциллографическая. Для фотографирования изображений. Цвет свечения – синий;
- 6ЛК1П – цветной кинескоп. Для совместной работы в проекционных устройствах. Цвет свечения – красный;
- 35ЛК1П – кинескоп, с прямоугольным экраном, экран иллюминированный. Для чёрно-белого изображения. Угол отклонения луча 70º;
- 65ЛК1Б – изображение чёрно-белое, угол отклонения луча 110º;
- 18ЛК12Б – с повышенной разрешающей способностью. Для фотографирования TV изображения;
- 61ЛК4Б – кинескоп с цветным изображением.
