РЕФЕРАТ: «Курейская ГЭС»

Выполнила: студентка гр. ГЭ21-03

Солдатова Я.А.

Проверил: Кожемякин В.Е.

Саяногорск, 2021г

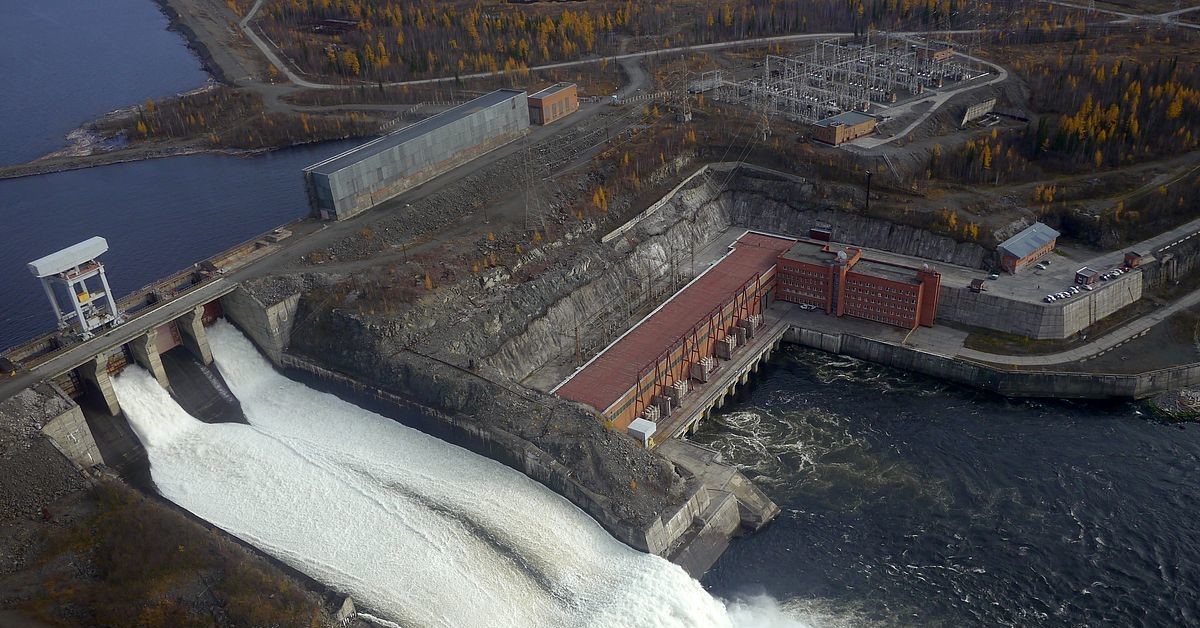

Курейская ГЭС – гидроэлектростанция, расположенная в Туруханском районе Красноярского края, на реке Курейке, правом притоке реки Енисей, в 101 км от устья, 40 км севернее полярного круга, возле поселка Светлогорск.

Курейская ГЭС входит в состав Норильско-Таймырской энергосистемы, технологически изолированной от Единой энергетической системы России. Оперативно-диспетчерское управление осуществляет АО «Норильско-таймырская энергетическая компания», непосредственное управление электроэнергетическим режимом работы осуществляет объединенная диспетчерская служба – ОДС.

Географическое расположение ГЭС, указанное на карте:

Основным видом деятельности является производство электрической энергии.

Строительство Курейской ГЭС осуществлялось в период 1975-2002 гг.

Установленная мощность Курейской ГЭС 600 МВт, проектная среднегодовая выработка – 2,62 миллиардов кВт·ч. В машинном зале установлено пять гидроагрегатов по 120 МВт каждый, радиально-осевые турбины типа РО75/728б-ВМ-510 и гидрогенераторы типа СВ 1130/140-48УХЛ4. Пропускная способность одного агрегата при полной загрузке и расчетном напоре 57м – 234м³/с, пяти агрегатов – 1170м³/с.

На трансформаторной площадке вдоль машинного зала со стороны нижнего бьефа установлены 5 повышающих трансформаторов типа ТЦ-160000/220/13,8кВ и два трансформатора собственных нужд типа ТДНС-10000/35кВ.

Гидрогенераторы работают в блоке с трансформаторами. Мощность с блоков генератор-трансформатор выдается на шины открытого распределительного устройства (ОРУ) 220 кВ, выполненного по полуторной схеме.

Машинный зал Курейской ГЭС:

Мощность с шин ОРУ 220 кВ выдается в сеть 220 кВ по 5 воздушным линиям электропередачи 220 кВ.

Ниже-Курейской ГЭС планировалось строительство её контррегулятора — Нижне-Курейской ГЭС мощностью 150 МВт.

Курейская ГЭС спроектирована институтом «КрасноярскГидропроект».

Состав гидротехнических сооружений Курейской ГЭС:

• водоприемник здания ГЭС с глубинным водозабором, имеющий 5 входных отверстий размером 15×15 м, переходящих в напорные водоводы;

• напорные водоводы (5 шт.) – туннельные, с железобетонной обделкой и стальной облицовкой на концевом участке, диаметром 7 м. Выполнены в скальном массиве долеритов между водоприемником и выемкой под здание ГЭС;

• здание ГЭС прислонного типа. Подводная часть здания длиной 171 м, шириной 40 м, высотой 29,1 м разрезана температурными швами на 5 агрегатных секций и секцию монтажной площадки;

• поверхностный водосброс длиной по гребню 88,8 м, шириной по гребню 32,8 м, состоящий из 4 секций и располагающийся на левобережном участке р. Курейки;

• русловая каменно-земляная плотина с центральным грунтовым ядром длиной по гребню 1 641,44 м, шириной по гребню от 10 до 20 м, максимальной высотой от подошвы ядра 79 м;

• левобережная каменно-земляная плотина максимальной высотой от подошвы экрана 25 м, длиной по гребню 1 096 м, шириной по гребню от 7 до 15 м;

• правобережные каменно-земляные плотины во II и III понижениях. Во II понижении максимальная высота плотины от подошвы плотины составляет 38,3 м, длина по гребню – 643,7 м, ширина по гребню – от 8 до 12 м. В III понижении максимальная высота плотины от дна котлована составляет 17 м, длина по гребню – 721 м, ширина по гребню – от 8,5 до 15,5 м;

• строительный туннель был предназначен для пропуска воды в период строительства, размещен на левом берегу р. Курейки. Общая длина туннельного водосброса 676 м, в том числе: подводящего канала – 244 м, туннеля – 220 м, отводящего канала – 212 м.

Протяженность сооружений напорного фронта составляет 4 102 м.

Гидротехнические сооружения Курейской ГЭС относятся ко II классу.

Водохранилище:

Курейское водохранилище образовалось после ввода в эксплуатацию в 1987г. первого агрегата Курейской ГЭС.

Площадь зеркала водохранилища при НПУ 95 м составляет 558 км². Полезный объем водохранилища составляет 7,3 км³.

Водный режим р.Курейка в естественных условиях характеризуется ясно выраженным весенним половодьем, низким стоком зимой и незначительными летне-осенними дождевыми паводками.

Основные характеристики Курейского водохранилища:

• Нормальный подпорный уровень (НПУ) – 95,00 м Балтийской системы высот(БСВ)

• Уровень мертвого обьема (УМО) – 75,00 м БСВ

• Форсированный подпорный уровень (ФПУ) – 95,60 м БСВ

• Площадь зеркала при НПУ – 558

• Площадь зеркала УМО – 211

• Полный объем при НПУ – 9962

• Мертвый объем при УМО – 2662
