Презентация по теме: «Курейская ГЭС» Выполнила:Солдатова Я.А.

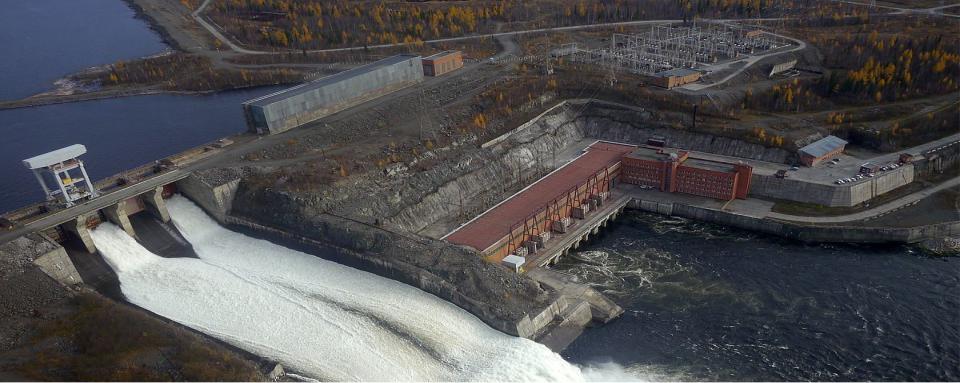

КУРЕЙСКАЯ ГЭС – ГИДРОЭЛЕКТРОСТАНЦИЯ, РАСПОЛОЖЕННАЯ В ТУРУХАНСКОМ РАЙОНЕ КРАСНОЯРСКОГО КРАЯ, НА РЕКЕ КУРЕЙКЕ, ПРАВОМ ПРИТОКЕ РЕКИ ЕНИСЕЙ, В 101 КМ ОТ УСТЬЯ, 40 КМ СЕВЕРНЕЕ ПОЛЯРНОГО КРУГА, ВОЗЛЕ ПОСЕЛКА СВЕТЛОГОРСК. СТРОИТЕЛЬСТВО КУРЕЙСКОЙ ГЭС ОСУЩЕСТВЛЯЛОСЬ В ПЕРИОД 1975-2002 ГГ. УСТАНОВЛЕННАЯ МОЩНОСТЬ КУРЕЙСКОЙ ГЭС 600 МВТ, ПРОЕКТНАЯ СРЕДНЕГОДОВАЯ ВЫРАБОТКА – 2,62 МИЛЛИАРДОВ КВТ·Ч. В МАШИННОМ ЗАЛЕ УСТАНОВЛЕНО ПЯТЬ
ГИДРОАГРЕГАТОВ ПО 120 МВТ КАЖДЫЙ, РАДИАЛЬНО-ОСЕВЫЕ ТУРБИНЫ ТИПА РО75/728Б-ВМ-510 И ГИДРОГЕНЕРАТОРЫ ТИПА СВ 1130/140-48УХЛ4. ПРОПУСКНАЯ СПОСОБНОСТЬ ОДНОГО АГРЕГАТА ПРИ ПОЛНОЙ ЗАГРУЗКЕ И РАСЧЕТНОМ НАПОРЕ 57М – 234М3/С, ПЯТИ АГРЕГАТОВ – 1170М3/С. ОСНОВНЫМ ВИДОМ ДЕЯТЕЛЬНОСТИ ЯВЛЯЕТСЯ ПРОИЗВОДСТВО ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ.
Географическое расположение на карте:
Россия, Красноярский край, Туруханский р-н, п.Светлогорск, р.Курейка
1.Водоприемник здания ГЭС с глубинным водозабором, имеющий 5 входных отверстий размером 15×15 м, переходящих в напорные водоводы;
2.напорные водоводы (5 шт.) – туннельные, с железобетонной обделкой и стальной облицовкой на концевом участке, диаметром 7 м. Выполнены в скальном массиве долеритов между водоприемником и выемкой под здание ГЭС;
3.здание ГЭС прислонного типа. Подводная часть здания длиной 171 м, шириной 40 м, высотой 29,1 м разрезана температурными швами на 5 агрегатных секций и секцию монтажной площадки;
4. Поверхностный водосброс длиной по гребню 88,8 м, шириной по гребню 32,8 м, состоящий из 4 секций и располагающийся на левобережном участке р. Курейки;
Русловая каменно-земляная плотина с центральным грунтовым ядром длиной по гребню 1 641,44м, шириной по гребню от 10 до 20 м, максимальной высотой от подошвы ядра 79 м;
Левобережная каменно-земляная плотина максимальной высотой от подошвы экрана 25м, длиной по гребню 1 096м, шириной по гребню от 7 до 15м;
Правобережные каменно-земляные плотины во II и III понижениях. Во II понижении максимальная высота плотины от подошвы плотины составляет 38,3м, длина по гребню – 643,7м, ширина по гребню – от 8 до 12м. В III понижении максимальная высота плотины от дна котлована составляет 17м, длина по гребню – 721м, ширина по гребню – от 8,5 до 15,5 м;
Строительный туннель был предназначен для пропуска воды в период строительства, размещен на левом берегу р. Курейки. Общая длина туннельного водосброса 676 м, в том числе: подводящего канала – 244 м, туннеля – 220 м, отводящего канала – 212 м.
На трансформаторной площадке вдоль машинного зала со стороны нижнего бьефа установлены 5 повышающих трансформаторов типа ТЦ-160000/220/13,8кВ и два трансформатора собственных нужд типа ТДНС-10000/35кВ.
Гидрогенераторы работают в блоке с трансформаторами. Мощность с блоков генератор-трансформатор выдается на шины открытого распределительного устройства (ОРУ) 220 кВ, выполненного по полуторной схеме.
Мощность с шин ОРУ 220 кВ выдается в сеть 220 кВ по 5 воздушным линиям электропередачи 220 кВ.
Водохранилище:
Курейское водохранилище образовалось после ввода в эксплуатацию в 1987г. первого агрегата Курейской ГЭС.
Площадь зеркала водохранилища при НПУ 95 м составляет 558 км2. Полезный объем водохранилища составляет 7,3 км3.
Водный режим р.Курейка в естественных условиях характеризуется ясно выраженным весенним половодьем, низким стоком зимой и незначительными летне-осенними дождевыми паводками.
