.pdfЗАЩИТА ОТ АСИНХРОННЫХ РЕЖИМОВ (ЗАР)
ЗАР может быть выполнена с контролем сопротивления прямой последовательности или максимального из фазных токов.
ЗАР действует на основании вектора сопротивления прямой последовательности. Сопротивление прямой последовательности рассчитывается из трех фазных токов и двух линейных напряжений либо из двух фазных токов и двух линейных напряжений

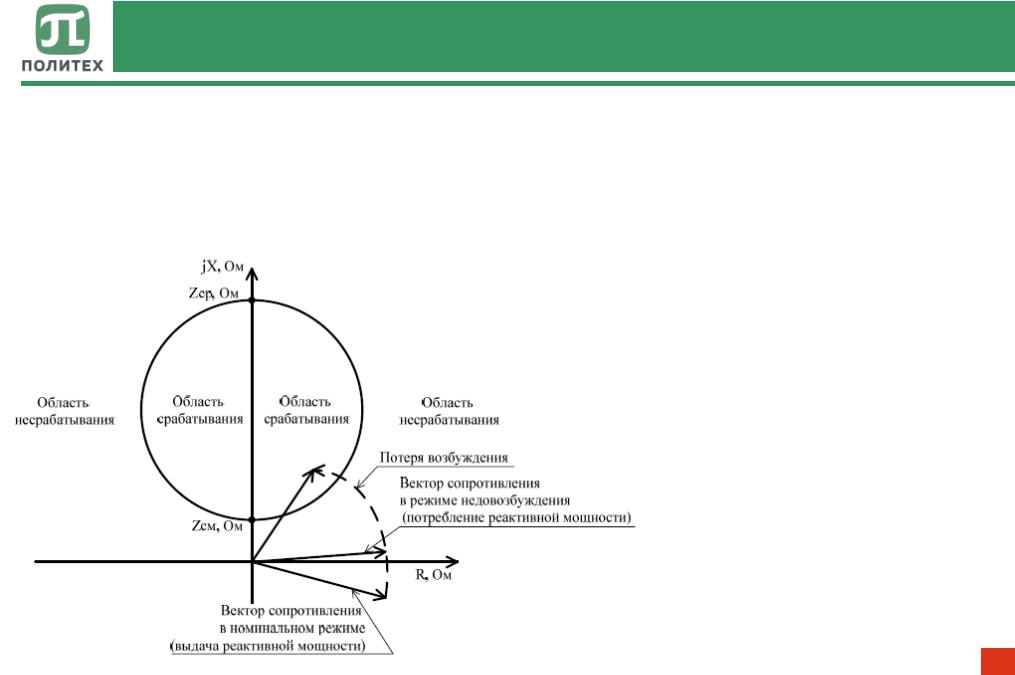

Область расположения симметричной круговой характеристики определяется уставками по сопротивлению верхней точки окружности и нижней точки окружности. Следует учитывать, что при построении характеристики реле сопротивления за положительное направление тока прямой последовательности со стороны питания принято направление к двигателю.
