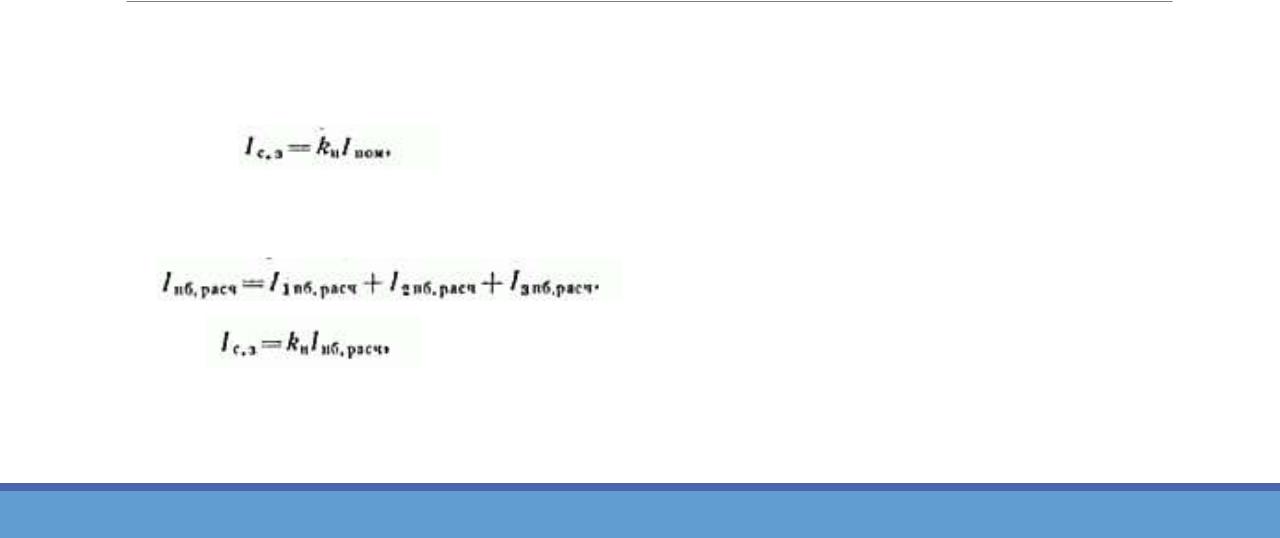

.pdfТок срабатывания диф.защиты
Выбор уставок производится по двум условиям:
-отстройка от тока намагничивания (kн = 4-5)
-отстройка от тока небаланса (kн=1,3, коэффициент отстройки)

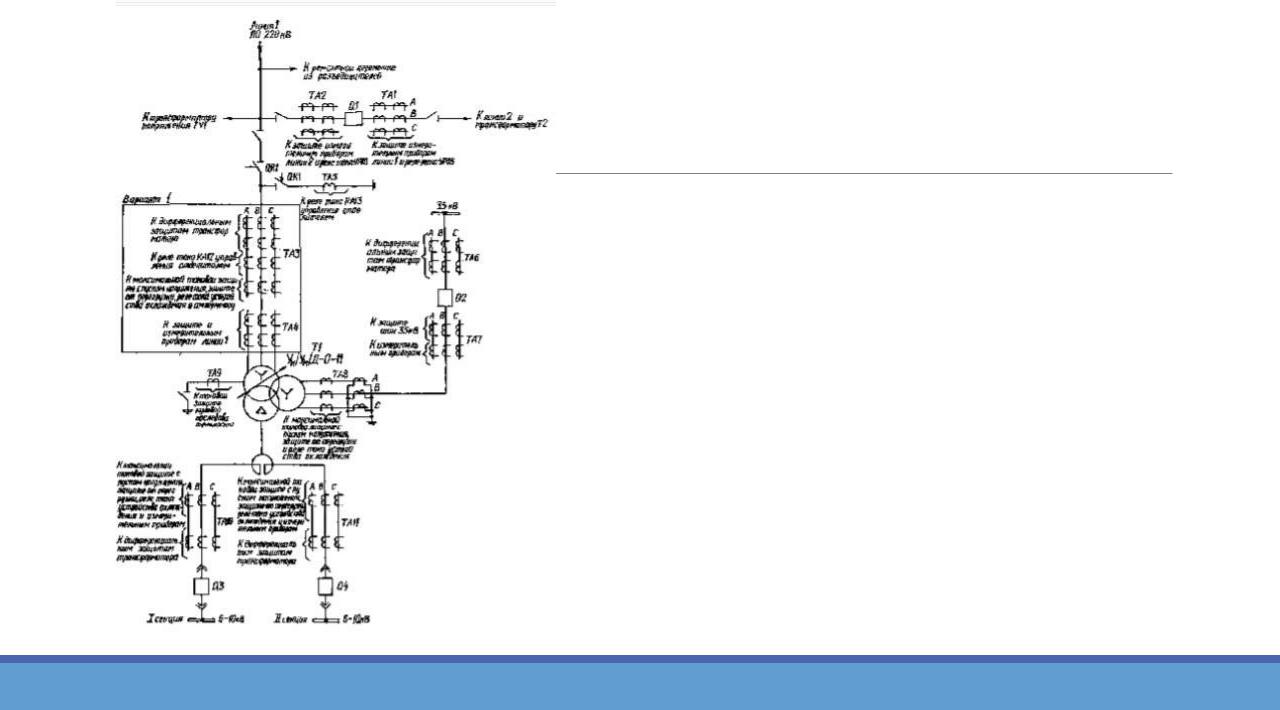

Принципиальная схема релейной защиты понижающего трехобмоточного трансформатора 110-220/35/6-10 кВ
14
Пример реализации релейной защиты
трансформатора (НПП Экра, https://ekra.ru/)
Шкаф защиты двухобмоточного трансформатора 6-35 кВ. ШЭ2607 146. Шкаф типа ШЭ2607 146 состоит из одного комплекта.
Функции:
-дифференциальная токовая защита (ДТЗ);
-токовая защита нулевой последовательности (ТЗНП) ВН;
-максимальная токовая защита (МТЗ) ВН;
-максимальная токовая защита (МТЗ) НН;
-устройство резервирования отказа выключателя (УРОВ) ВН;
-логическая защита шин (ЛЗШ) стороны НН;
-газовая защита (ГЗ) трансформатора, ГЗ РПН;
-защита от дуговых замыканий (ЗДЗ) НН;
-автоматика охлаждения и защита от потери охлаждения (ЗПО);
-реле тока (РТ) блокировки РПН.
Релейная часть комплектов выполнена на базе микропроцессорного терминала типа БЭ2502А1801 и электромеханических реле.
Пример реализации релейной защиты трансформатора

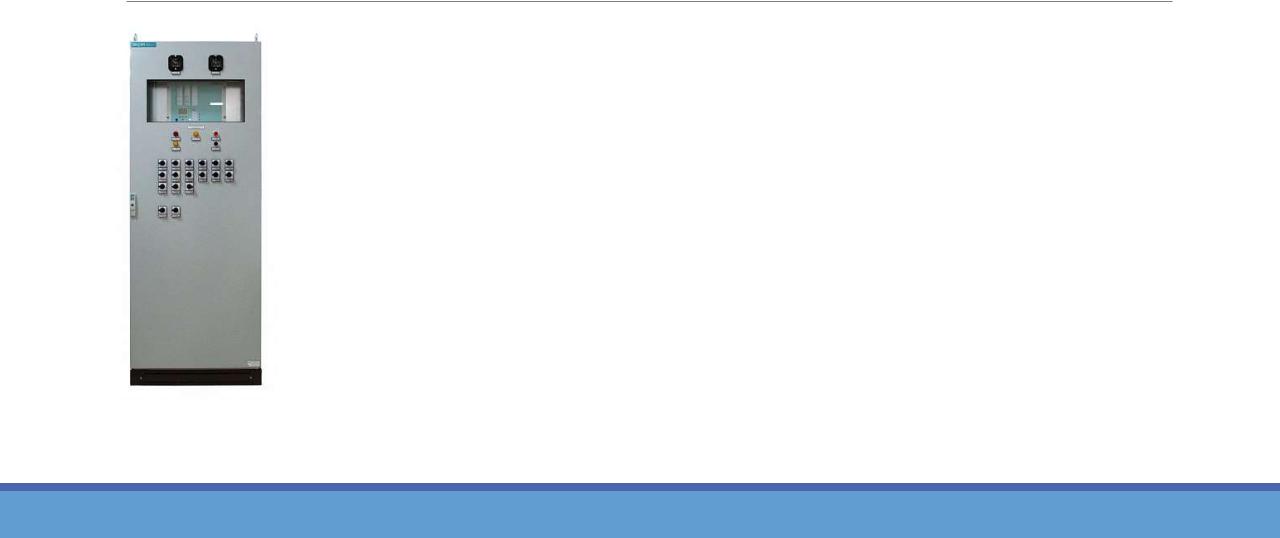

Шкаф защиты трехобмоточного трансформатора 110-220 кВ. ШЭ2607 041
Предназначен для основной и резервных защит трансформатора. Применяется для защиты трансформатора с высшим напряжением 110-220 кВ.
Состав
•ДЗТ от всех видов КЗ внутри бака;
•токовая защита НП ВН;
•МТЗ ВН, МТЗ СН, МТЗ НН1 секции и МТЗ НН2 секции;
•реле для пуска автоматики охлаждения;
•УРОВ выключателя ВН;
•обеспечивает прием отключающих сигналов от отключающих ступеней газовых защит трансформатора, РПН и действует на отключение;
•устройства контроля изоляции цепей ГЗ.
ЗАЩИТЫ ТРАНСФОРМАТОРОВ
ТЕХНОЛОГИЧЕСКИЕ ЗАЩИТЫ
МЕТОД ХРОМАТОГРАФИЧЕСКОГО АНАЛИЗА ГАЗОВ, РАСТВОРЕННЫХ В ТРАНСФОРМАТОРНОМ МАСЛЕ (ХАРГ)
2
ОСОБЕННОСТИ ХАРГ
+возможность проведения на работающем оборудовании, что определяет его доступность;
+реализацию одним специалистом за короткое время, что обусловливает низкую стоимость;
+применимость к любому маслонаполненному трансформаторному оборудованию и высоковольтным вводам, что делает его универсальным;
+возможность выявления широкого спектра дефектов в оборудовании, из-за чего при комплексной диагностике ХАРГ занимает ведущее место
-дорогостоящее оборудование;
-неоднозначность применяемых методик;
-сложность интерпретации результатов
3

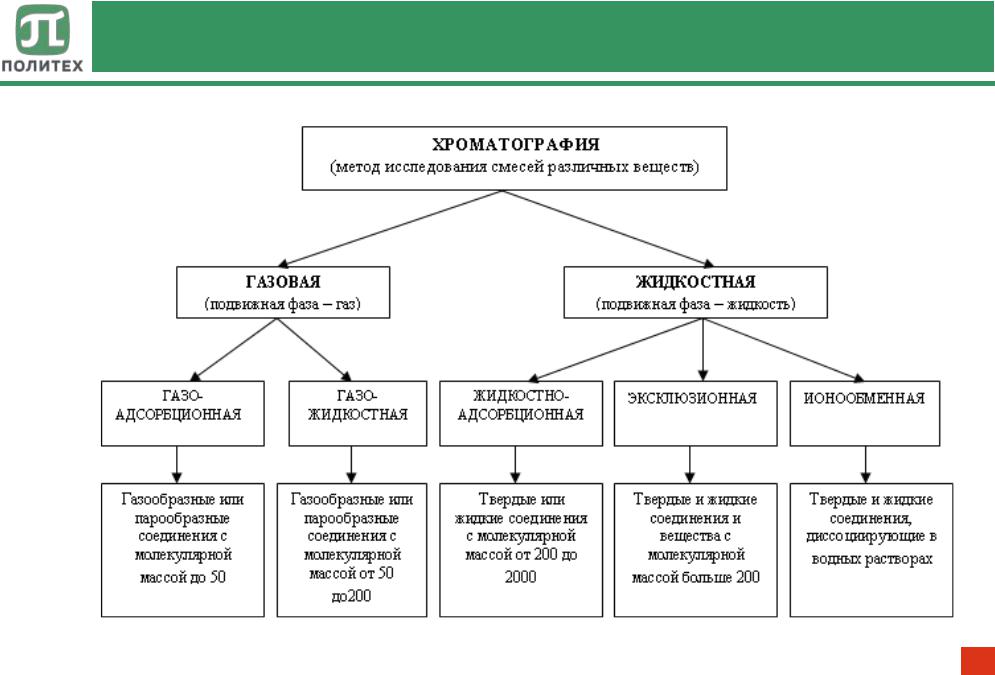

КЛАССИФИКАЦИЯ МЕТОДОВ ХРОМАТОГРАФИИ
4
ФИЗИЧЕСКИЕ И ХИМИЧЕСКИЕ ПРОЦЕССЫ ГАЗООБРАЗОВАНИЯ
Вкачестве охлаждающих диэлектрических жидкостей в трансформаторах применяют:
• минеральные масла;
• синтетические эфиры;
• кремнийорганические жидкости;
• органические простые эфиры.
ВРоссии в трансформаторах используются минеральные трансформаторные масла, получаемые путём переработки нефти. Они состоят из смеси различных углеводородных молекул содержащих СН3, СН2 и СН группы, соединенные между собой углеродуглеродными молекулярными связями.

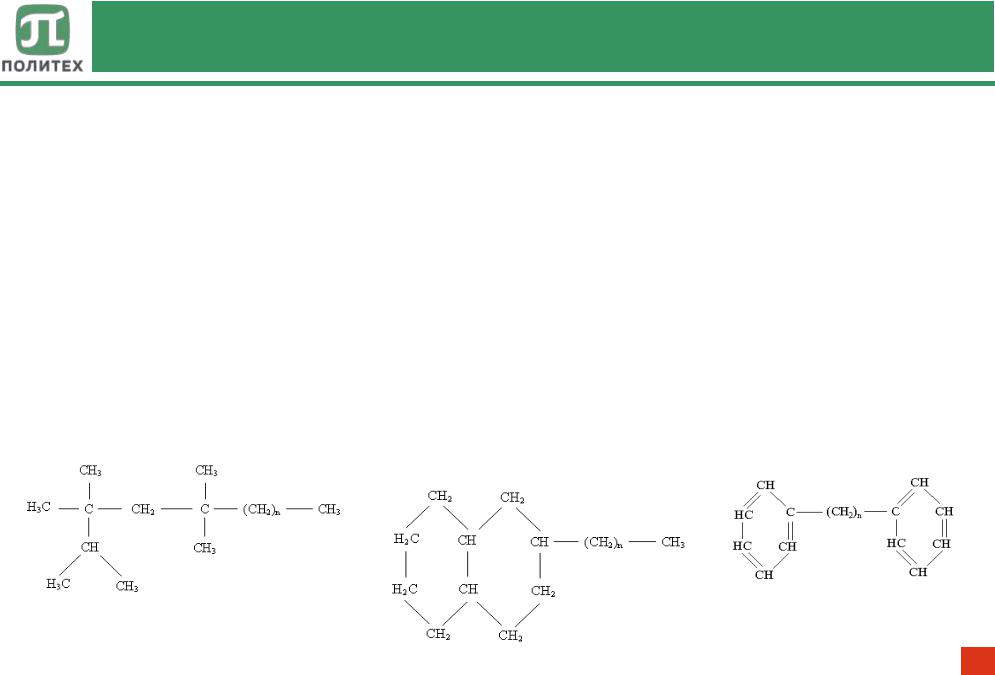

Углеводородные компоненты можно разделить на три основные структурные группы: парафиновые, нафтеновые и ароматические.
5
РАЗЛОЖЕНИЕ ТРАНСФОРМАТОРНОГО МАСЛА
Расщепление некоторых из С-Н и С-С связей может возникать в результате электрических или термических дефектов с образованием небольших нестабильных фрагментов, в радикальной или ионной форме, таких как Н•, СН3•, СН2•, СН• или С• (среди многих других более сложных форм), которые быстро рекомбинируют через сложные реакции в газовые молекулы такие, как водород (Н-Н), метан (СН3-Н), этан (СН3-СН3), этилен (СН2=СН2) или ацетилен (СН≡СН). Кроме этого образуются газы, имеющие в составе молекулы три или четыре атома углерода.
При возникновении повреждения внутри трансформатора состав газа, растворенного в масле, будет изменяться весьма интенсивно как качественно, так и количественно. Образовавшиеся газы растворяются в масле или накапливаются, как свободные газы.
6
