3. Задание по экспериментальной части
3.1. Ознакомиться с приборами, имеющимися на стенде. Составить их перечень и записать в табл. 1.1 основные паспортные данные и вычисленные для всех вольтметров значения наибольших допустимых инструментальных абсолютных и приведенных погрешностей.
Таблица 1.1
№ п/п |
Тип прибора |
Тип измерительного механизма |
Диапазон измерений |
Частотный диапазон |
Класс точности |
|
|
1 |
Вольтметр типа С75 |
Электростатический |
10 – 300 В |
20 Гц – 3 МГц |
1,5 |
±4,58 |
±1,5% |
3.2. Осуществить поверку двух щитовых вольтметров: Э421; Ц24.
Порядок выполнения:
1. Поверку приборов производить путем сравнения показаний испытуемых приборов с показаниями образцового прибора В7-27А/1.
2. Выбрать образцовый вольтметр, учитывая, что его класс точности должен быть не меньше, чем в 5 раз, выше класса точности поверяемого вольтметра.

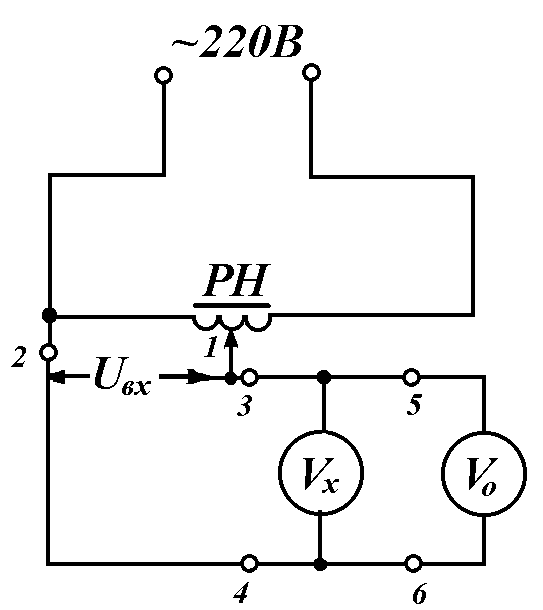

3. Собрать схему (рис. 1.8) и показать ее для проверки руководителю.
Рис. 1.8
4. С помощью регулятора напряжения РН, изменяя подаваемое напряжение, проверить все оцифрованные деления шкалы используемого прибора два раза: сначала при возрастании Uвх, затем при его убывании.
5. Вычислить абсолютные и приведенные погрешности, выбирая для этого большее значение для каждой пары абсолютных погрешностей, полученных для каждой точки. Вычислить вариацию показаний
6. Результаты измерений и вычислений записать в табл. 1.2 и сделать выводы о пригодности испытуемых вольтметров.
Таблица 1.2
Показания поверяемого вольтметра, В |
Показания образцового вольтметра |
Абсолютные погрешности |
Приведенная погрешность , % |
Вариации показаний вар, % | ||
при увеличении,
|
при уменьшении,
|
при увеличении, Uвх, В |
при уменьшении, Uвх, В |
3.3. Снять частотные характеристики всех исследуемых вольтметров.
Порядок выполнения:
1. Собрать схему (рис. 1.9) и показать ее для проверки.
2. Установить на генераторе U = 60 В и, изменяя частоту от 50 Гц до 30 кГц (табл. 1.3), записать показания всех вольтметров.
3. Построить графики зависимостей U = F(f) и сделать выводы.
Таблица 1.3
Тип вольт метра |
Частота, Гц | ||||||||
50 |
1200 |
2000 |
5000 |
10000 |
15000 |
20000 |
25000 |
30000 |
Рис. 1.9
4. Контрольные вопросы и задания
4.1. Укажите уравнение преобразования измерительного механизма.
4.2. Нарисуйте условные обозначения вольтметров различных систем.
4.3. Как устанавливается и обозначается класс точности прибора?
4.4. Укажите формулу для определения значения вариации показаний прибора.
4.5. Какой системы вольтметр необходимо взять за образцовый при снятии частотных характеристик?
4.6. Как практически снимают частотную характеристику вольтметра?
4.7. Объясните методику поверки щитовых вольтметров.
4.8. Какая погрешность прибора называется основной?
4.9. Что такое «влияющие величины»?
4.10. Как определить по классу точности прибора абсолютную и относительную погрешности?
