![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp21x1.jpg)
Ответ
L0 0,005 Гн / км 5 мГн / км.
21
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp22x1.jpg)
линии
Для приближения реальной линии к оптимальному условию Хевисайда обычно искусственно увеличивают индуктивность.
Включают в линию через определённое расстояние индуктивные катушки.
22
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp23x1.jpg)
элементов селективных цепей СВЧ-
технике
•В инженерной практике на СВЧ пользуются приемом замены сосредоточенных ёмкостей, индуктивностей и резонансных контуров отрезками длинных линий, например, в микрополосковом исполнении.
23
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp24x1.jpg)
Входное сопротивление линии без потерь при коротком замыкании
24
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp25x1.jpg)
Короткозамкнутый отрезок линии может иметь как индуктивное,
так и ёмкостное сопротивление
25
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp26x1.jpg)

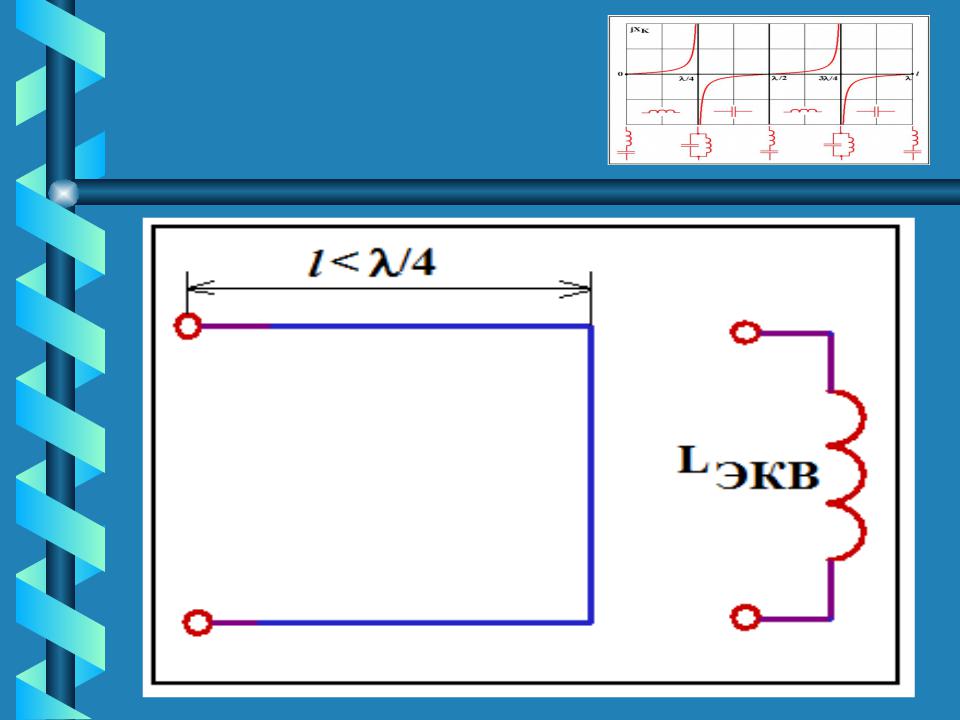

сопротивлен
ие
26
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp27x1.jpg)
сопротивлен
ие
27
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp28x1.jpg)
Параллельный
колебательный
контур
28
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp29x1.jpg)
Последовательны й колебательный
контур
29
![](/html/70644/137/html_SMQWKTOHyT.67BP/htmlconvd-7jY8zp30x1.jpg)
нагрузкой с помощью четвертьволнового трансформатора
Рассмотрим отрезок линии:
•без потерь;
•длиной l=λ/4;
•нагруженный на чисто
резистивное сопротивление RH;
•с волновым сопротивлением ZТР.
30
