Программа синтеза для заданной по варианту сп-модели

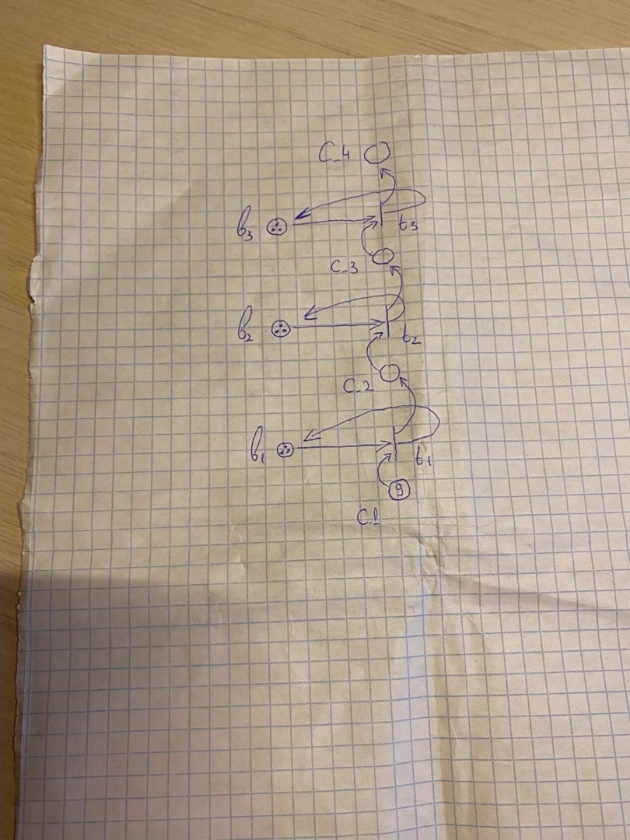

На данном этапе представим структурную схему в виде СП – модели, как показано на рисунке 9.

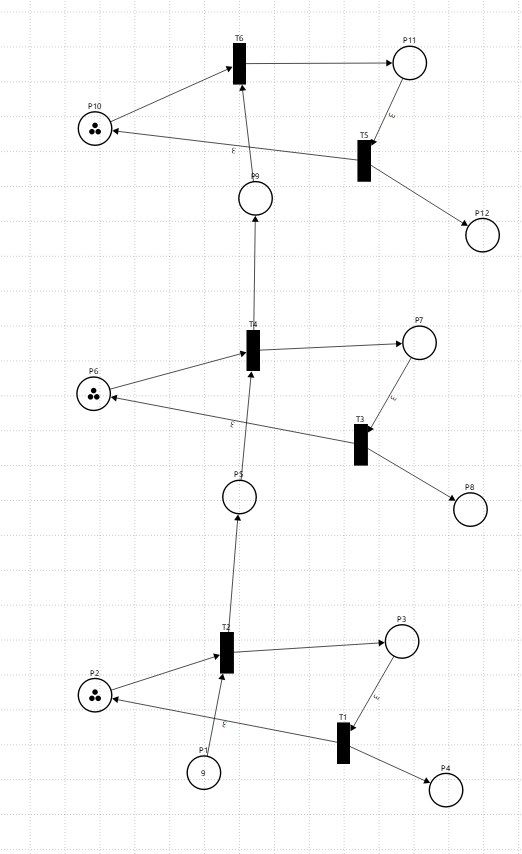

Рисунок 9. СП-модель структурной схемы

• Элемент P1:

• Элемент P2:

• Элемент P3:

• Элемент P4:

• Элемент P5:

• Элемент P6:

• Элемент P7:

• Элемент P8:

• Элемент P9:

• Элемент P10:

• Элемент P11:

• Элемент P12:

• Элемент T1:

• Элемент T2:

• Элемент T3:

• Элемент T4:

• Элемент T5:

• Элемент T6:

Далее построим программу синтеза для заданной по варианту СП-модели:

• t1=t11+t21+t31

• t2=t12+t22+t32

• t3=t13+t23+t33

• c1= c1_1+c2_1+с3_1

• c2= c1_2+c2_2+с3_2

• c3= c1_3+c2_3+с3_3

Таблица 4. Объединение позиций и переходов согласно программе синтеза для нашего варианта

	N11
b11
b''12
b'12
b''13
b'13
b14
b21
b''22
b'22
b''23
b'23
b24
b31
b''32
b'32
b''33
b'33
b34
c11	4
c''12
c'12	6
c''13
c'13	5
c14
c21	4
c''22
c'22	6
c''23
c'23	5
c24
c31	4
c''32
c'32	6
c''33
c'33	5
c34
t11	1
t21	1
t31	1
t12	2
t22	2
t32	2
t13	3
t23	3
t33	3

Матрица инцидентности примитивной системы N11 в координатах примитивной системы после программы синтеза

№		t1 1_1	t2 1_1	t3 1_1
1	b1_1	-1
2	b''1_2	1
3	b'1_2		-1
4	b''1_3		1
5	b'1_3			-1
6	b1_4			1
7	b2_1	-1
8	b''2_2	1
9	b'2_2		-1
10	b''2_3		1
11	b'2_3			-1
12	b2_4			1
13	b3_1	-1
14	b''3_2	1
15	b'3_2		-1
16	b''3_3		1
17	b'3_3			-1
18	b3_4			1
19	c1_1	-1
20	c''1_2	1
21	c'1_2	-1
22	c''1_3	1
23	c'1_3	-1
24	c1_4	1
25	c2_1		-1
26	c''2_2		1
27	c'2_2		-1
28	c''2_3		1
29	c'2_3		-1
30	c2_4		1
31	c3_1			-1
32	c''3_2			1
33	c'3_2			-1
34	c''3_3			1
35	c'3_3			-1
36	c3_4			1

Необходимо перемножить матрицу инцидентности примитивной системы N11 на тензор преобразования представленный на рисунке 10.

Рисунок 10 – Тензор преобразования

Матрица N11 после умножения на тензор преобразования

№		t1 1_1	t2 1_1	t3 1_1
1	b1_1	-1
2	b''1_2	1	-1
3	b'1_2	1	-1
4	b''1_3		1	-1
5	b'1_3		1	-1
6	b1_4			1
7	b2_1	-1
8	b''2_2	1	-1
9	b'2_2	1	-1
10	b''2_3		1	-1
11	b'2_3		1	-1
12	b2_4			1
13	b3_1	-1
14	b''3_2	1	-1
15	b'3_2	1	-1
16	b''3_3		1	-1
17	b'3_3		1	-1
18	b3_4			1
19	c1_1	-1
20	c''1_2
21	c'1_2
22	c''1_3
23	c'1_3
24	c1_4	1
25	c2_1		-1
26	c''2_2
27	c'2_2
28	c''2_3
29	c'2_3
30	c2_4		1
31	c3_1			-1
32	c''3_2
33	c'3_2
34	c''3_3
35	c'3_3
36	c3_4			1

Далее выполним удаление эквивалентных позиций и получим матрицу искомой СП-модели:

№		t1 1_1	t2 1_1	t3 1_1
1	b1_1	-1
2	b1_2	1	-1
3	b1_3		1	-1
4	b1_4			1
5	b2_1	-1
6	b2_2	1	-1
7	b2_3		1	-1
8	b2_4			1
9	b3_1	-1
10	b3_2	1	-1
11	b3_3		1	-1
12	b3_4			1
13	c1_1	-1
14	c1_2
15	c1_3
16	c1_4	1
17	c2_1		-1
18	c2_2
19	c2_3
20	c2_4		1
21	c3_1			-1
22	c3_2
23	c3_3
24	c3_4			1

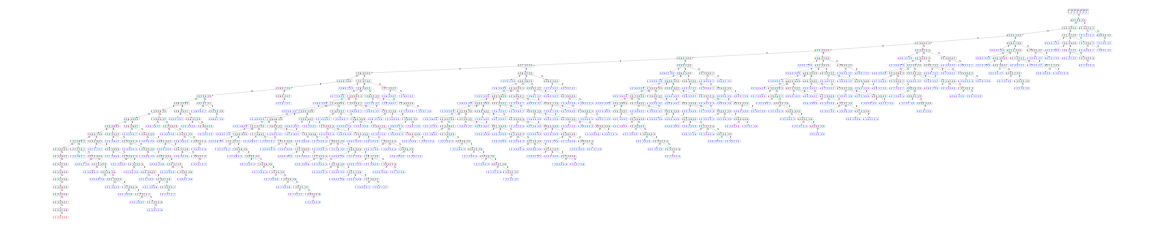

Теперь можно выполнить проверку, построить матрицу СП

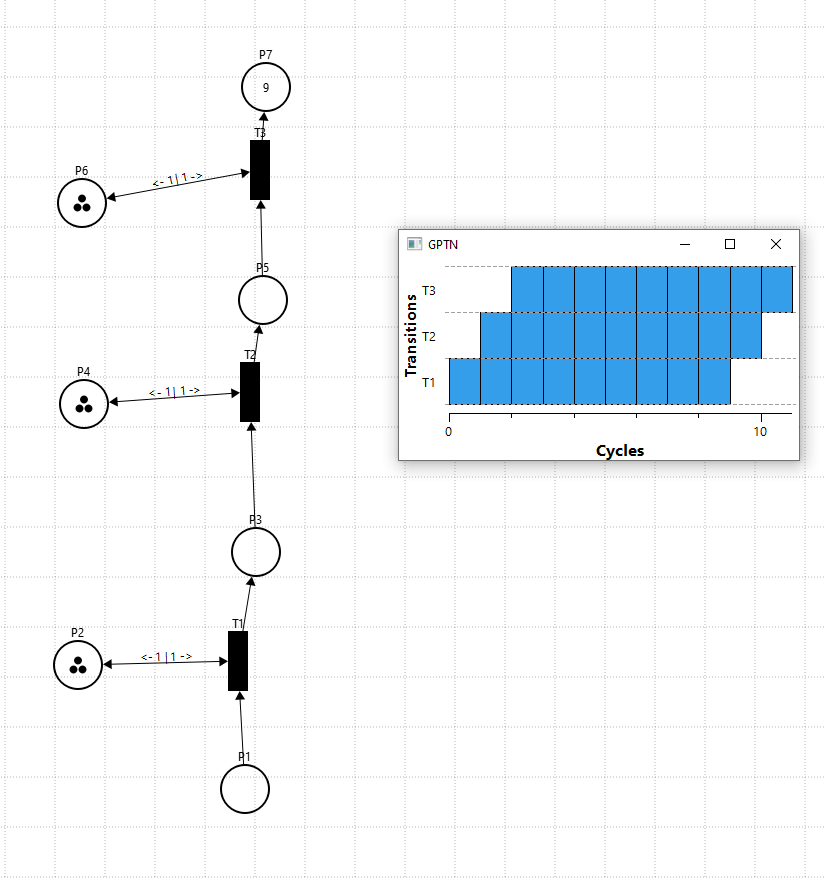

Выполним моделирование в программном комплексе

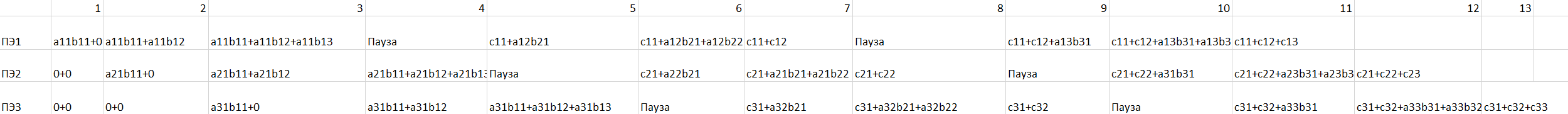

Рассмотрим, сколько тактов в работе ПЭ построенной СП модели

Определим числовые характеристики построенной СП модели:

Сравнительная оценка синтезированных СП-моделей

№	Идентификатор СП модели	Число ПЭ	Число тактов	Коэффициент использования ПЭ (ki)	Средний коэффициент использования ПЭ (kср)
1	N1	9	5	1/5	0,2
2	N2	3	5	3/5	0,6
3	N3	3	5	3/5	0,6
4	N11	3	11	9/11	0.81
5	N4	5	5	Величина переменная	0,36
6	N5	7	5	Величина переменная	0,26
7	N6	7	5	Величина переменная	0,26
8	N7	9	5	1/5	0,2
9	N0	1	9	1	1

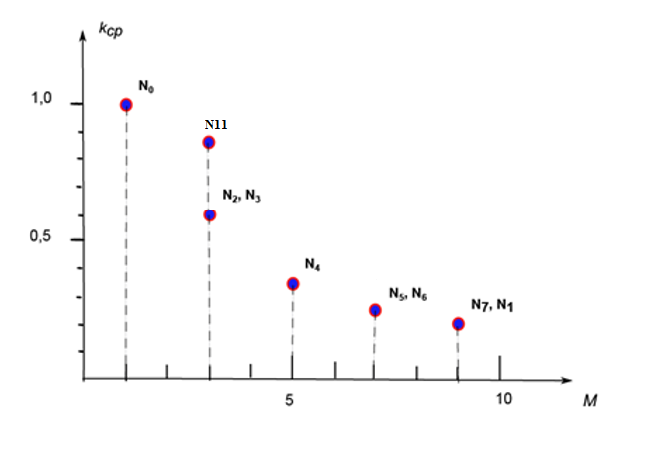

Рисунок 11 - Зависимость среднего коэффициента использования ПЭ синтезированных структур от числа ПЭ

Вывод

В данной лабораторной работе мы получили вариант задания на построение СП-модели N и выполнили цикл работ по анализу базовой СП-модели N11, построили структурную схему многопроцессорной системы для заданного варианта, программу синтеза заданной СП-модели, матричное описание СП-модели по полученной программе синтеза в системе координат примитивной системы.

Выразили построенную СП-модель в исходной системе координат, провели моделирование построенной СП-модели с помощью программного комплекса GPTN, потом построили таблицы, демонстрирующие потактовую работу ПЭ построенной СП-модели и определили числовые характеристики построенной СП-модели. Помимо прочего, мы построили график зависимости среднего коэффициента использования ПЭ синтезированных структур от числа ПЭ.
