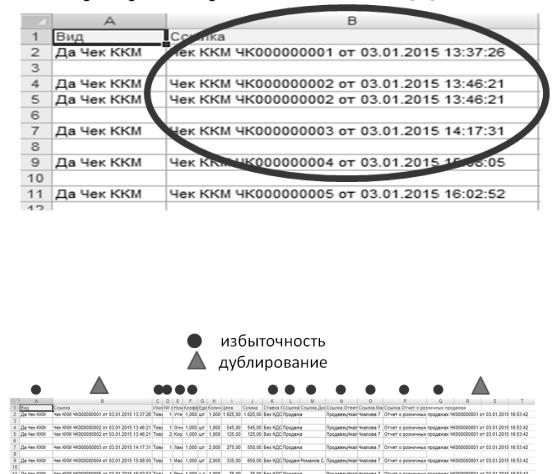

Рисунок 3 показывает вам небольшую часть данных. В ней вы можете наблюдать не подготовленные для анализа данные. Такие данные сложно анализировать, так как в одной ячейке (ячейке В) собраны несколько типов данных, таких как текстовый формат, числовой, время и дата.

Рис. 2

Избыточность в данных (рис.3) также крайне нежелательна для анализа данными. То же самое можно сказать и о дублированных данных.

Рис. 3

Таким образом, для проведения анализа необходимо качественно подготовить данные. Вручную подготавливать большие объемы данных сложно и нецелесообразно, поэтому для этого была разработана специальная программа «конвертер». С помощью такой программы можно избавиться от избыточности и дублирования, а также разбить одну ячейку с разными форматами данных на несколько.

Литература

1.Орешков В.И. Интеллектуальный анализ данных как важнейший инструмент формирования интеллектуального капитала организаций // Креативная экономика. – 2011. – №12. – С. 84-89.

2.Козлова С.А., Козлов А.Н. Применение интеллектуального анализа в управлении продажами и мерчандайзинге. Мат-лы НПК с международным участием «Агротехнологии XXI века». Часть 2. Пермь: ФГБОУ ВО Пермская ГСХА, 11-13 ноября 2015. с. 59-63.

61

УДК 681.3

Н.А. Обухова – студентка 4 курса; И.С. Шевчук – научный руководитель, ст. преподаватель,

ФГБОУ ВО Пермская ГСХА, г. Пермь, Россия

АВТОМАТИЗАЦИЯ ПРОЦЕССА РЕГИСТРАЦИИ ПАССАЖИРОВ НА АВИАРЕЙСЫ

Аннотация. В статье рассматривается разработка ИС для автоматизации регистрации пассажиров на авиарейсы. Проектная часть выполнена в рамках технологии объектно-ориентированного проектирования на языке UML. Реализация выполнена на языке С#.

Ключевые слова: авиарейсы, пассажиры, модель предметной области, диаграммы UML, прототип.

Актуальность разработки связана со сложностью и длительностью процесса регистрации пассажиров в аэропорту. Данная система позволит обеспечить необходимой информацией и ускорить данный процесс.

Система автоматизированной регистрации пассажиров позволяет:

—находить информацию о заранее зарегистрированных пассажирах;

—находить информацию о состоянии рейса;

—сохранять информацию о совершенных регистрациях.

На основе информации о заранее купленном билете агент находит информацию в базе данных пассажиров, также проверяет состояние требуемого рейса. Создается новая регистрация, которая сохраняется в реестр.

Разработка системы выполняется в рамках технологии объектноориентированного проектирования, что определяет состав проектной части в виде набора диаграмм на языке визуального моделирования UML.

Основным пользователем системы является агент по регистрации, кроме него системой могут пользоваться менеджер и системный администратор (рис. 1).

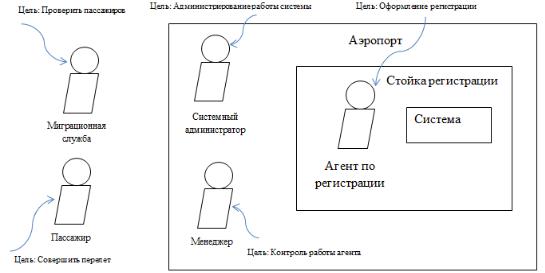

Рис. 1. Рамки системы

62

Для определения функций системы строится диаграмма прецедентов, иллюстрирующая поведение системы в интересах пользователя (рис. 2).

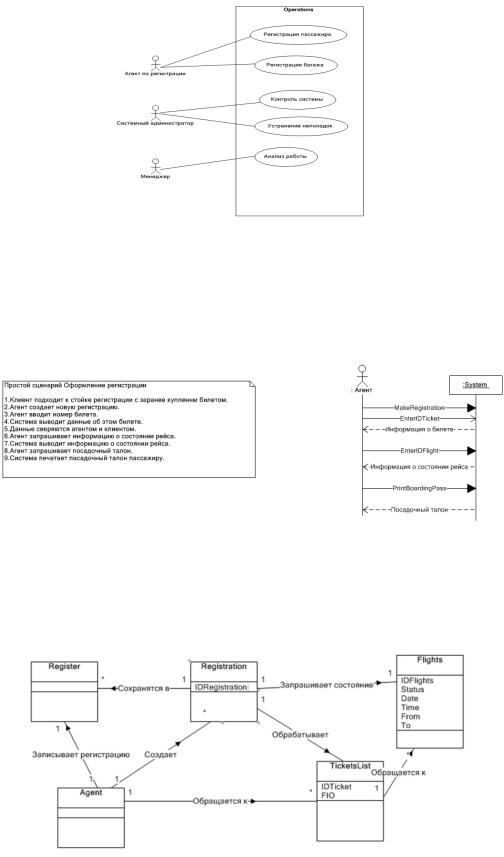

Рис. 1. Диаграмма прецедентов

На основе успешного сценария регистрации пассажиров строится диаграмма последовательностей, отображающая события, генерируемые внешним исполнителем, их порядок, а также события, генерируемые самой системой (рис. 3).

Рис. 2. Диаграмма прецедентов на основе успешного сценария

Для определения объектов системы целесообразно построить модель предметной области, которая отображает основные концептуальные классы предметной области (рис. 4).

Рис. 4. Модель предметной области

63

Взаимодействие объектов внутри самой системы можно отобразить двумя способами: с помощью диаграммы последовательности (рис. 5) или с помощью диаграммы сотрудничества (рис. 6).

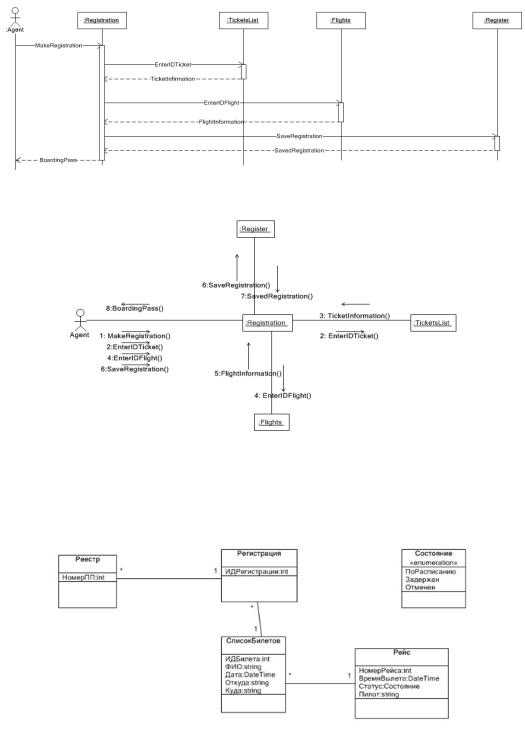

Рис. 5. Диаграмма последовательности

Рис. 6. Диаграмма сотрудничества

Заключительным этапом проектирования системы является построение диаграммы классов, которая представляет собой структуру базы данных (рис. 7).

Рис. 7. Диаграмма классов

На ее основе производится программная реализация. Прототип системы строится на языке C# в среде разработки Visual Studio на базе MS SQL Server. Экранные формы сгенерированной системы представлены на рисунках 8-10.

64

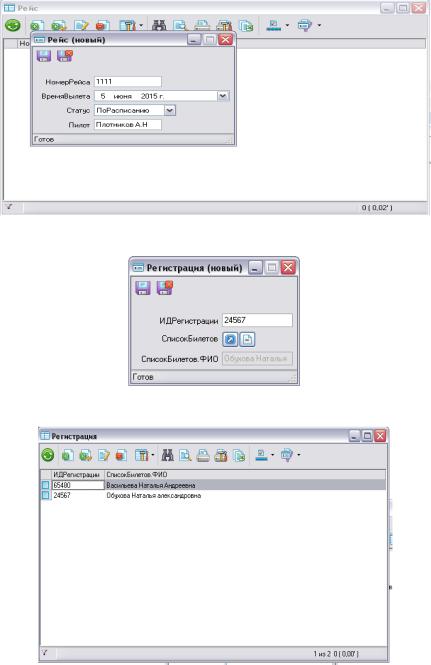

Рис. 8. Создание нового рейса

Рис. 9. Форма редактирования «Регистрация»

Рис. 10. Списковая форма «Регистрация»

В ходе выполнения данной работы была создана система регистрации пассажиров на авиарейсы. Данная система может находить информацию о пассажирах и отслеживать статус рейсов, создавать новые регистрации и сохранять в реестре созданные.

Литература

1.ГОСТ 7.32-2001 СИБИД. Отчет о научно-исследовательской работе. Структура и правила оформления.

2.Грекул, В.И. Проектирование информационных систем: курс лекций: учебное пособие. – М.: Интернет-Университет Информационных технологий, 2008. – 304 с.

3.Орлов, С.А., Цилькер Б.Я. Технологии разработки программного обеспечения: Учебник для вузов. 4-е издание. Стандарт третьего поколения. – СПб.: Питер, 2012. – 608 с.

65

УДК 004.05

И.О. Плешкова – магистрант; В.О. Кушев – научный руководитель, канд. пед. наук, доцент, НИУ ВШЭ, г. Пермь, Россия

АНАЛИЗ ПРОБЛЕМ ВНЕДРЕНИЯ ERP-СИСТЕМ

Аннотация. Рассмотрены проблемы внедрение ERP-систем на предприятиях с учетом специфики имплементации российскими вендорами. Проанализированы причины возникновения рассмотренных проблем, предложены некоторые варианты устранения проблем. Описана необходимость прогнозирования проблем проекта внедрения ERP-системы.

Ключевые слова: ERP, информационная система, внедрение, автоматизация, бизнес-процесс.

После принятия менеджментом предприятия совместно с собственниками решения о внедрении корпоративной информационной ERP-системы следует старт проекта внедрения. Проект внедрения подразумевает реинжениринг бизнеспроцессов предприятия под функциональность ERP-системы или изменение функциональности ERP-системы под требования бизнес-процессов предприятия. Каждый из перечисленных случаев подразумевает возникновение некоторых характерных проблем реализации проекта.

Методом проведения эксперимента является разработка проекта внедрения ERP-системы SAPBusinessOne на российском предприятии, относящегося к категории «малый бизнес», опытно промышленная эксплуатация ERP-системы.

Перечислим и классифицируем основные проблемы, возникающие при реализации проекта внедрения ERP-системы на российских предприятиях.

Проблемы, связанные с внутренним состоянием предприятия:

Проблемы психологической неготовности пользователей работать с новой системой. Психологическая неготовность работать с новой системой сопряжена со сложностями в обучении пользователей. Для минимизации проблем подобного рода следует проводить внутрикорпоративные тренинги и семинары с целью подготовки персонала. Менеджменту организации рекомендуется провести предпроектную подготовку персонала, объяснить преимущества перехода к новой корпоративной информационной системе;

Проблема недостаточной информированности консультантов проектной группы заказчика и пользователей о происходящих изменениях в целом. Проблемы данного рода влекут за собой серьезные последствия в виде затягивания сроков проекта, предоставления разрозненной или неактуальной информации проектной группе внедрения. Для устранений проблемы рекомендуется проводить собрания с анонсированием реализации текущих задач и прогнозированием предстоящих работ по проекту;

Проблемы, связанные с предпроектным исследованием, когда биз- нес-процессы предприятия недостаточно описаны, формализованы, являются неявными. Описанная проблема является одной из самых сложных, так как ее тяжело идентифицировать и локализовать. Для проведения более тщательного предпроектного исследования следует выделять больше временных и человеческих ресурсов;

66

Разработка информационной системы, без учета стратегии развития предприятия, вследствие чего в будущем потребуются новые программные разработки, внедрение дополнительных модулей системы. Данная проблема влечет за собой большие финансовые издержки, поэтому прогнозировать стратегию предприятия и учитывать ее при внедрении ERP-системы является предпочтительным. Решение проблемы учета стратегии компании относится, скорее, к топ менеджменту заказчика. При проведении предпроектного исследования, разработке проектного решения и составлении технического задания, заказчику следует сформулировать вектор развития компании и соответствующие потребности в ресурсах ERP-системы;

Не сформирована проектная группа со стороны заказчика. При возникновении данной проблемы проектная группа подрядчика не сможет оперативно получать информацию, необходимую для реализации проекта. В купе с другими проблемами внедрения это приведет к затягиваю сроков проекта.

Проблемы, связанные с техническими особенностями ERP-системы:

Проблемы переноса исторических данных из ранее используемых предприятием систем в ERP-систему;

Проблема адаптации преднастроенных ERP-процессов под требования заказчика;

Проблемы интеграции с используемыми на предприятии системами стороннего разработчика;

Проблемы доступности и прозрачности информации в системе. Технические проблемы устраняются путем написания дополнительных

разработок, внедрения дополнительных модулей и подсистем. Таким образом, сложнее устраняются проблемы, связанные с внутренним состоянием и процессами предприятия.

Отметим сложности внедрения ERP-систем, характерные для российских предприятий [1]:

Ограниченное финансирование проекта внедрения;

Коррумпированность менеджмента на предприятиях;

Нестабильность законодательной базы в России;

Не формулируются четкие цели проекта внедрения;

Недостаточная квалификация кадров на предприятии, следовательно, неготовность кадров использовать ERP-систему.

Внедрение ERP-системы на предприятии сложный, многоэтапный и трудоемкий процесс, требующий высокой концентрации и внимания со стороны менеджмента организации, пользователей и проектной группы подрядчика. В качестве результатов проведенного исследования будут сформулированы проблемы внедрения ERP-системы на российском предприятии, относящемся к категории «малый бизнес». К каждой проблеме будет предложено соответствующий ответ, из всех возможных предложенных выше решений.

Литература

1. БКГ менеджмент консалтинг//Причины неудач внедрения ERP-систем в Рос-

сии//Sostav.ru Реклама Маркетинг PR 09.10.2002. URL: http://www.sostav.ru/articles/2002/10/09/mark091002/

67

УДК 004.4

В.А. Рыков – студент 4 курса; И.М. Глотина– научный руководитель, канд. экон. наук, доцент,

ФГБОУ ВО Пермская ГСХА, г. Пермь, Россия

ИСПОЛЬЗОВАНИЕ ЭЦП ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ЭЛЕКТРОННОГО ДОКУМЕНТООБОРОТА

Аннотация. В повседневной жизни люди постоянно обмениваются электронными документами. Они не могут быть до конца уверены, что получают именно тот документ, который был им отправлен. Необходимы средства защиты документа от изменения и подделки. Одним из таких средств является технология электронной цифровой подписи.

Ключевые слова: электронный документооборот, ЭЦП, ИОК, закрытый ключ, открытый ключ.

Внастоящее время система бумажного документооборота отошла на второй план в связи с увеличением объема документов, которые обрабатываются в электронном виде.

Электронный документ - зафиксированная на носителе информация с реквизитами, позволяющими ее идентифицировать, причем информация представлена в электронном виде.

Документооборот - движение документов с момента их создания или получения до завершения исполнения, отправки адресату или передачи в архив.

Всистемах бумажного и электронного документооборотов остаются задачи, требующие решения:

- распознание автора документа; - определение подлинности документа;

- обеспечение юридической силы документа; - защита документа от подделки или случайного изменения.

Достоверность бумажного документа определяется визуально. Традиционно такая система проверки подразумевает заверение документа подписью и печатью ответственного лица. Уровень защиты бумажных документов от различного рода угроз, например, подделки или дублирования мал. В интерпретации ГОСТ Р ИСО/МЭК 15408-2002 выделяют следующие критерии безопасности информационных технологий:

- идентификация пользователей; - аутентификация пользователей; - авторизация доступа к ресурсам; - целостность информации;

- невозможность отказа от совершенных действий; - конфиденциальность информации.

Большую часть задач, описываемых данными критериями, можно решать с использованием Инфраструктуры Открытых Ключей (ИОК).

Инфраструктура открытых ключей - система цифровых сертификатов, центров сертификации и других центров регистрации. С помощью криптографии от-

68

крытых ключей она проверяет и подтверждает подлинность каждой из сторон, участвующих в электронной операции. ИОК позволяет решать широкий спектр задач по защите информации в различных информационнотелекоммуникационных системах: электронный документооборот, медицина и телемедицина, сдача отчетности, платежные системы и др.

В криптографии открытых ключей для шифрования и расшифровки информации используются открытый и закрытый ключи, каждый из которых не может быть получен из другого. Открытый ключ могут получить все, закрытый содержится в тайне. Различие этих ключей позволило создать следующие технологии:

-электронные цифровые подписи (задачи обеспечения целостности, авторства, актуальности информации, аутентификации субъекта и информации, неотказуемости);

-распределенная проверка подлинности (задачи идентификации, аутентификации субъекта, авторизация доступа субъекта к информации);

-согласование общего секретного ключа сессии (задачи обеспечения конфиденциальности информации при передаче по открытым каналам связи);

-шифрование больших объемов данных без предварительного обмена общим секретным ключом (задачи обеспечения конфиденциальности информации).

Электронная Цифровая Подпись (ЭЦП) является одной из самых распространенных информационных технологий реализованных на базе ИОК.

ЭЦП - это некоторый объем информации, который добавляется к электронному документу. ЭЦП является средством защиты документа от изменения или подделки, это получается за счет того, что она содержит в себе дайджест. Дайджест - сжатый и зашифрованный образ электронного документа. Кроме того, при получении или предъявлении документа, подписанного ЭЦП, можно легко установить, кто является его автором и проверить подлинность.

Для демонстрации технологии ЭЦП представлено приложение, которое было разработано автором статьи с использованием накопленных знаний и принципов объектно-ориентированного программирования на языке высокого уровня С# средствами Microsoft Visual Studio 2015. Экранная форма приложения представлена на рисунке ниже:

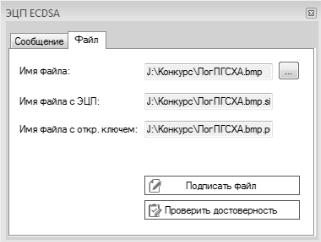

Рис. 1. Подпись файла

69

Приложение обеспечивает возможность подписания электронного документа и проверку подписанного документа на подлинность.

Особенности приложения:

-ЭЦП формируется только с использованием личного закрытого ключа;

-любой, имеющий доступ к открытому ключу, может проверить действительность электронной цифровой подписи;

-информация не шифруется, и оставаться доступной любому пользователю, имеющему к ней доступ.

Литература

1.Корелов, С.В. Организация юридически значимого электронного документооборота с использованием электронной цифровой подписи: методическое пособие / С.В. Корелов, А.В. Балыбердин. - Н. Новгород: ННГУ, 2010. - 44 с.

2.КРИПТО-ПРО [Электронный ресурс]. URL: http://cryptopro.ru (Дата обращения

01.03.16).

3.Ротков, Л.Ю. Электронная цифровая подпись в электронном документообороте: учеб- но-методические материалы по программе повышения квалификации «Электронный документооборот» / Л.Ю. Ротков, А.В. Зобнев. - Н. Новгород, 2006. - 42 с.

4.ФЗ об электронной подписи от 6 апреля 2011 г. N 63-ФЗ [Электронный ресурс]. URL: http://base.consultant.ru/cons/cgi/online.cgi?req=doc;base=LAW;n=191703 (Дата обращения 01.03.16).

5.Ященко, В.В. Введение в криптографию: новые математические дисциплины / В.В. Ященко. - СПб.: МЦНМО, 2001. – 288 с.

6.Professional C# 2008 / Christian Nagel, Bill Evjen, Jay Glynn, [и др.]. - Indianapolis, 2008. -

1848 с.

7.System.Security.Cryptography [Электронный ресурс]. URL: https://msdn.microsoft.com/ruru/library/system.security.cryptography.aspx (Дата обращения 01.03.16)

УДК 004.2

А.В. Юртаев, А.А. Попов – студенты 4 курса; Ю.М. Шипулина – студентка 5 курса;

А.В. Кондратьев– научный руководитель, канд. пед. наук, доцент; О.А. Зорин– научный руководитель, канд. техн. наук, ФГБОУ ВО Пермская ГСХА, г. Пермь, Россия

НЕКОТОРЫЕ АСПЕКТЫ ИЗУЧЕНИЯ МИКРОКОНТРОЛЛЕРОВ

Аннотация. Сегодня программируемые логические контроллеры (ПЛК) на основе микроконтроллеров являются неотъемлемой частью систем локального управления различными объектами, в том числе многочисленными образцами технологического оборудования. Для разработки и эксплуатации таких систем в области сельскохозяйственных технологий необходимы специалисты соответствующей квалификации. В статье рассматривается один из возможных подходовк определению содержания обучения бакалавров направления подготовки «Информационные системы и технологии» в области микропроцессорных и микроконтроллерных управляющих систем

Ключевые слова: программируемый логический контроллер, микроконтроллер, микроконтроллерная система, технологическое сельскохозяйственное оборудование, компетентностный подход.
