4.Техническая характеристика узот – рм и места её размещения в приемо-отправочном парке станции Лужская
4.1Устройство узот-рм
Планируется, что приемо-отправочный парк станции Лужская-Южная будет оборудован установкой УЗОТ-РМ (рис.3) с 7 питательными колонками для одновременной и независимой обработки составов. Устройство УЗОТ-РМ предназначено для зарядки и опробования тормозов подвижного состава железных дорог на ПТО в парках отправления с формированием и сохранением в электронном виде отчетов по обработке тормозов поезда, справок ВУ-45, суточных отчетов и передачей данных в систему АСУ ПТО. Установка УЗОТ-РМ предназначена для круглосуточной работы.
Подключения и отключения составов к питательным колонкам производит головной осмотрщик-ремонтник вагонов по командам оператора.

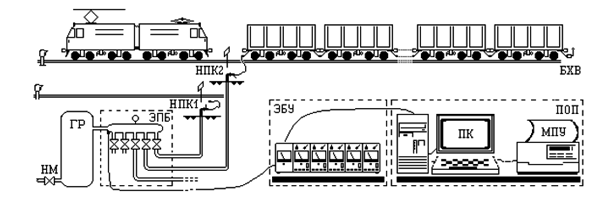

Рис.6 Схема УЗОТ - РМ
Устройство узот-рм состоит из следующих блоков:
ЭПБ - электропневматический блок УЗОТ;
ЭБУ - электронный блок управления УЗОТ;
ПК - персональный компьютер;
При эксплуатации установки необходимо периодически (перед началом смены) удалять влагу из блоков питательных колонок и из ресивера компрессора.
Устройство узот-рм обеспечивает:
управление
от одного пульта оператора парка (ПОП)
несколькими устройствами УЗОТ;
одновременную
обработку до пяти поездов с одного
устройства УЗОТ;
контроль
пневматической части тормозов локомотива,
в том числе (от любой колонки):
продувку
ТМ сжатым воздухом под давлением 1,6 -
1,9 кгс/см² при соединении тормозных
рукавов;
ускоренную
(за 8-20 минут) зарядку ТМ завышенным
давлением с последующей автоматической
ликвидацией его темпом, не приводящим
к срабатыванию тормозов;
проверкой
тормозов на мягкость с контролем
срабатывания при ликвидации сверх
зарядного давления темпом мягкости
(0,2 кгс/см² за 80 - 120 сек);
выявление
самопроизвольного срабатывания;
проверку
плотности тормозной сети состава длиной
до 500 осей в автоматическом и ручном
режимах;
проверку
целостности тормозной магистрали
состава при продувке тормозной магистрали
открыванием концевого крана хвостового
вагона;
проверку
автоматических тормозов на торможение
ступенями;
проверку
автоматических тормозов на отпуск
зарядным давлением;
непрерывный
контроль плотности и давления воздуха
в ТМ;
непрерывный
контроль давления воздуха в напорной
магистрали парка с сигнализацией
снижения давления;
регистрацию
хода опробования и параметров тормозных
процессов в составе;
формирование и сохранение в электронном виде отчетов по обработке тормозов поезда, справок ВУ‑45, суточных отчетов;
печать форм отчетности на бумажном носителе;
передачу форм отчетности в АСУ ПТО.
4.2 Порядок работы УЗОТ - РМ Действие УЗОТ основано на принципе регулирования давления воздуха, поступающего в ТМ с головы поезда, в соответствии с алгоритмами зарядки и опробования тормозов. Устройство УЗОТ имеет следующие основные режимы работы:- продувка тормозной магистрали поезда сжатым воздухом под давлением 1,8 - 2,0 кгс\см2;- ускоренная зарядка тормозной сети состава сжатым воздухом сверхзарядным давлением с последующей автоматической ликвидацией его темпом мягкости, не приводящим к срабатыванию тормозов;- выполнение автоматической ступени торможения с поддержанием заданной величины давления (перекрыта с питанием);- выполнение отпуска тормозов поездным давлением;- контроль неплотности тормозной сети состава;- контроль самопроизвольных срабатываний тормозов по цифровому индикатору;- регулирование величин поездного давления и ступени торможения с пульта управления.Оператор задает с пульта управления ЭБУ режимы работы УЗОТ и требуемые значения давлений (поездное давление и величина ступени торможения, например: 5,0 и 0,7). Величина превышения сверхзарядного давления над поездным давлением и давление продувки тормозной магистрали установлены при настройке УЗОТ.
Осмотрщики вагонов перед подключением состава к питательной колонке продувают колонку путем открытия концевого крана, подключают тормозную магистраль состава к питательной колонке и открывают концевые краны. При этом (момент 08 : 36 ) резко увеличится утечка сжатого воздуха, что отражается на диаграмме и что можно наблюдать при нажатой кнопке ПЛОТНОСТЬ на ПУ. В процессе соединения рукавов ТМ состава, происходит зарядка тормозов до давления продувки: 1,8 - 2,0 кгс/см2.
По окончании соединения тормозных рукавов перекрывается последний концевой кран хвостового вагона.
При предварительном соединении всех тормозных рукавов в составе головной осмотрщик вагонов продувает колонку, подключает состав к питательной колонке и открывает концевые краны (в тормозной магистрали установится давление продувки: 1,8 - 2,0 кгс/см ).
Затем хвостовой осмотрщик вагонов открывает последний концевой кран хвостового вагона состава, производит продувку тормозной магистрали поезда и сообщает оператору о наличии воздуха в хвосте состава.
Порядок продувки:
Перекрыть вентиль на выходе компрессора (на входе ресивера).
Продуть ресивер до 1 атм. Для этого открыть вентиль продувки. Дождаться снижения давления по манометру до 1 атм. и закрыть кран. В зимних условиях, если нет выхода воздуха из вентиля продувки, вентиль необходимо отогреть паяльной лампой.
Открыть вентиль на выходе компрессора (на входе ресивера).
Продуть колонки – каждую в течение 10-15 сек. Оператор должен установить на пути режим ПРОДУВКА (режим ВЫКЛ при ручном управлении от ЭБУ УЗОТ) – при этом на выходе колонок устанавливается давление около 1,5 атм. Осмотрщик должен открыть концевой кран на питательной колонке, продуть и закрыть кран.
Для работы по обслуживанию составов давление в ресивере должно быть не менее 6.5 атм.
Оператор контролирует давление на выходе компрессора по показаниям программы УЗОТ-РМ – по датчику напорной магистрали (НМ).
позволяет автоматизировать процессы подготовки тормозов подвижного состава в парках отправления, осуществлять контроль за качеством подготовки тормозов и соблюдением технологической дисциплины в парке
