Оск 9. Расчет основных размеров зубчатых конических передач
После
вычисления
назначают числа зубьев шестерни
и

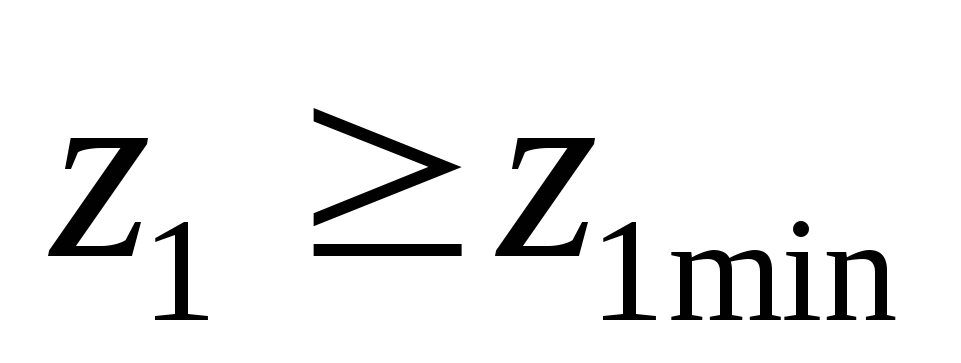

(должно выполняться условие
;
для прямозубой пары составляет примерно
25, а с круговыми зубьями
15 зубьев). Для передач с непрямыми
зубьями назначают ориентировочную

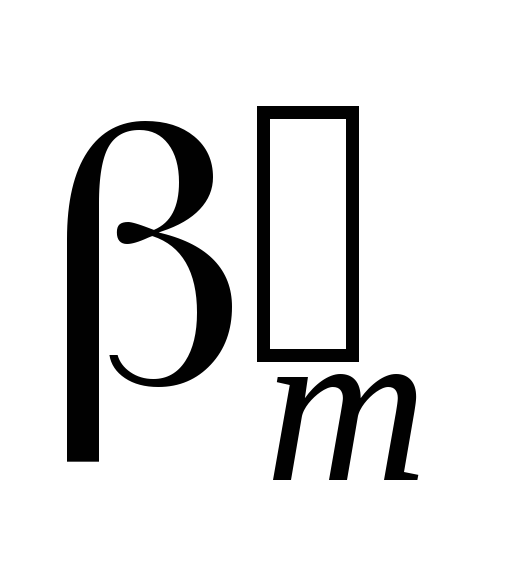

величину среднего угла наклона линии
зуба

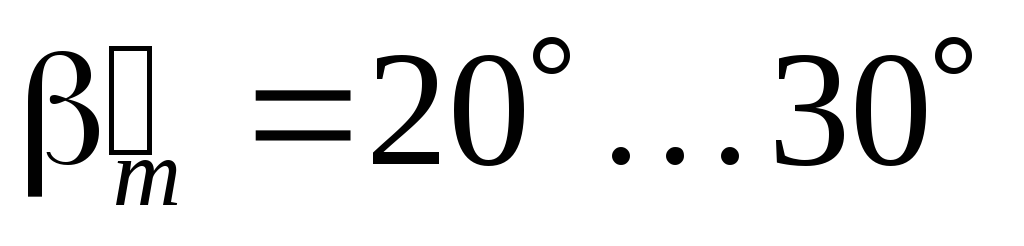

(для колес с тангенциальными зубьями
,

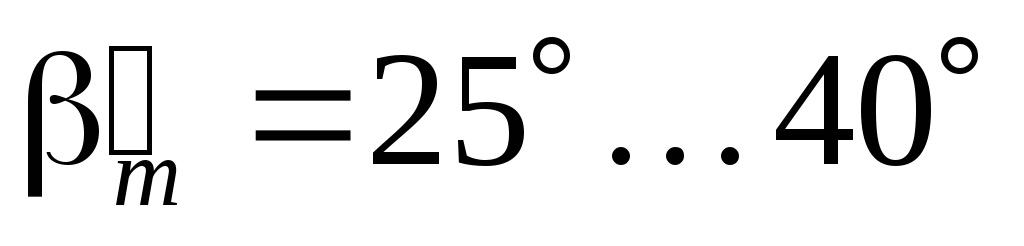

с круговыми -
).
Находят ориентировочное значение
среднего окружного модуля
и округляют его до стандартного значения
.

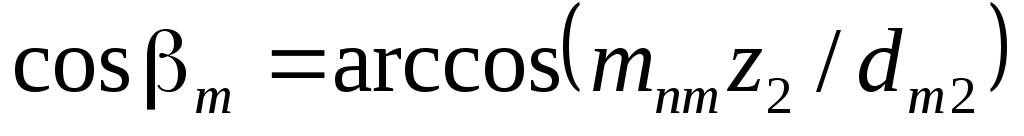

Корректируют значение среднего
делительного диаметра колеса и/или
среднего угла наклона линии зуба:
;
.
Находят (рис.):
средние

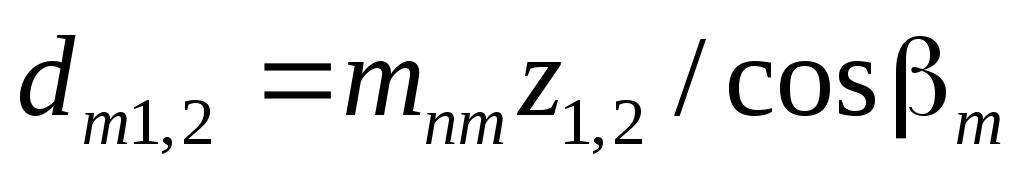

делительные диаметры:
;
углы

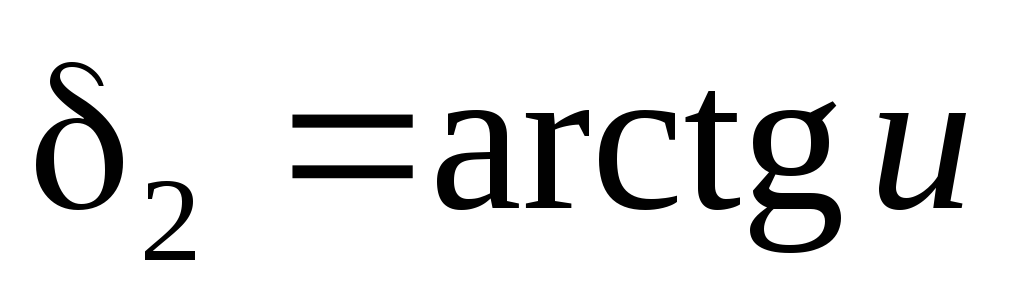

делительных конусов:
;
;
внешний
окружной модуль:
;
внешние делительные диаметры: de1,2 = dm1,2 /(1−0,5Kве);
внешнее
конусное расстояние:
;
ширину

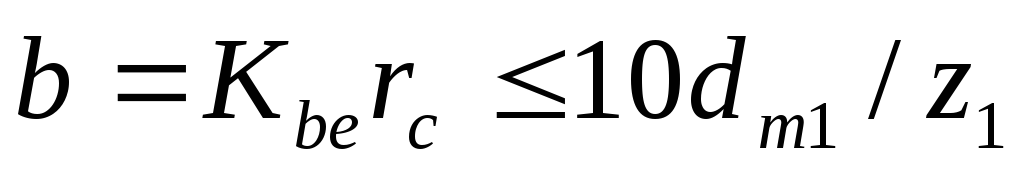

зубчатого венца:
(округляют по ГОСТу 6636-69);
среднее
конусное расстояние:
;
коэффициенты
среднего нормального смещения:
;
.
О AaAаaa aа ск 10. Расчет основных размеров зубчатых червячных передач
Вычисленное значение a'w округляют до ближайшего большего стандартного (ГОСТ 2144-76) значения aw из ряда: 40; 50; 63; 80; 100; 125;
(140); 160; (180); 200; (225); 250; (280); 315; (335); 400; (450); 500 (числа без скобок предпочтительнее).
Назначают
количество заходов червяка z1
и число зубьев z2
червячного колеса: z1
= 1; 2; 3 и 4 (меньшие значения z1
= 1; 2 для самотормозящих передач); z2
= z1u;
(28 < z2
< 80).
Находят ориентировочное значение модуля передачи m' = (1,4…1,7) aw / z2 и округляют его до ближайшего стандартного значения m из ряда 1; 1,25; (1,5); 1,6; 2,5; (3); 3,15; (3,5); 4; 5; (6); (6,3); (7); 8; 10; 12; 12,5; 14; 16.
Вычисляют
ориентировочное значение коэффициента
диаметра червяка q'
= 2aw
/ m
– z2
, корректируют q'
, исходя из условий q'
> 0,2 z2
и принимают q
из ряда стандартных значений: 8; 9; 10; 12;
14; 16; 20; 22,4; 25 (большие значения для насадных
червяков или при больших передаточных
числах).
Рассчитывают угол
подъема витков червяка λ = arctg
(z1/q)
– для не- самотормозящих передач λ
должен быть больше угла трения в
зацеплении ρ = arctg
fn
> 8º.
Вычисляют коэффициент смещения | x | = (aw / m) – 0,5(z2 + q) < 1.

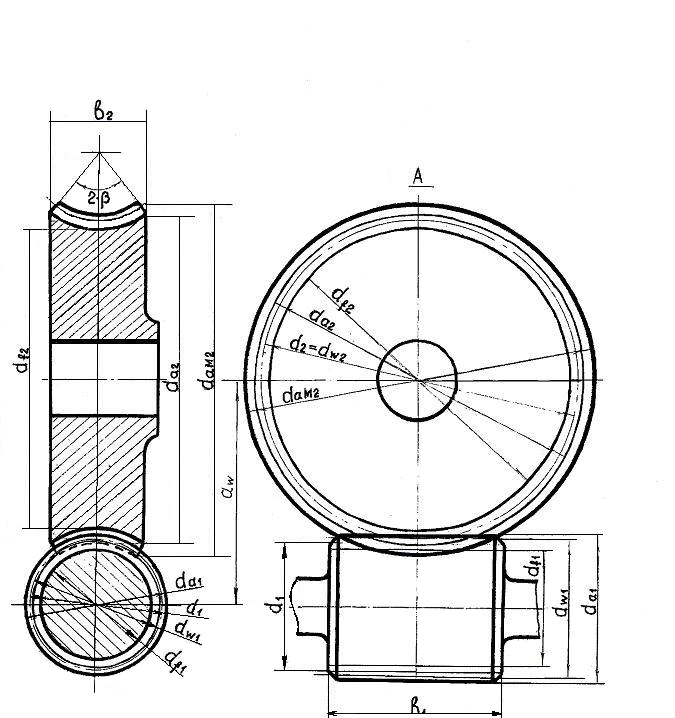

Находят размеры червяка, колеса и передачи (рис.):
диаметры делительных окружностей d1 = qm; d2 = z2 m;
диаметры начальных окружностей dw1 = (q + 2x)m; dw2 = d2;
межосевое расстояние aw = 0,5(dw1 + dw2);
диаметры вершин da1 = d1 +2m; da2 = d2 + 2(1 + x)m;
диаметры
впадин df1
= d1
– 2,4 m;
df2
= d2
−2(1,2 – x)m;
ширина венца колеса, наибольший его диаметр и длина нарезанной части червяка (2β ≈ 100˚):
при z1 =1 b2 ≤ 0,75 da1 ; dam2 ≤ da2 + 2m ; при x < 0 b'1 =(10 + 5,5 |x| +z1)m;
при z1 =2 b2 ≤ 0,75 da1 ; dam2 ≤ da2 +1,5m; при x = 0 b1 = (10 + z1)m;
при z1 =4 b2 ≤ 0,67 da1 ; dam2 ≤ da2 +m; при x > 0 b"1 = b'1 − (70 +60x) m/z2 .
Рис.
