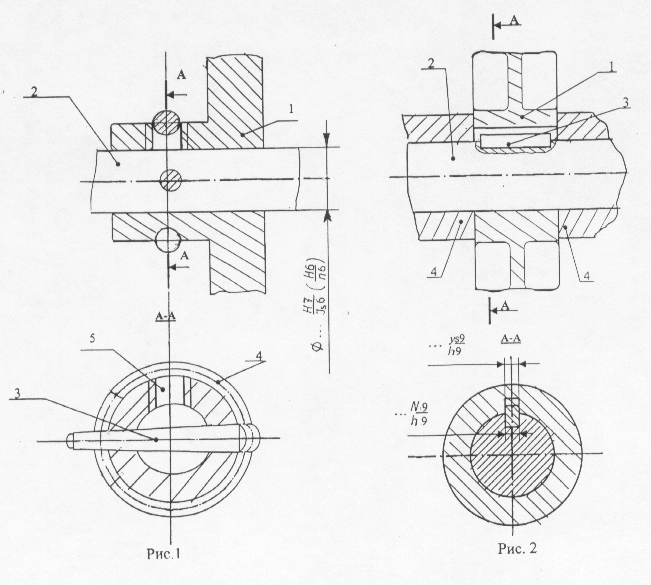

Оск 40. Конструкции штифтовых (рис 1) и поночных соединений (рис 2)

(на рис.1: 1 − колесо зубчатое; 2 − вал; 3 − штифт; 4 − пружинное

предохранительное кольцо; 5 − резьба для фиксирующего технологичес-кого винта; на рис. 2:1 − колесо зубчатое; 2 − вал; 3 − шпонка; 4 − втулки)

Оск 41. Последовательность Выполнения первого этапа компоновки редуктора

Компоновка редуктора предусматривает: выявление относительного расположения деталей и заполнения ими корпуса; проверку правильности выполнения предыдущих расчетов; предварительную оценку габаритов редуктора. При разработке компоновки необходимо учитывать требование компактности, удобство сборки и разборки, затраты на производство с учетом массовости выпуска проектируемого привода и т.п. Компоновку проводят в два этапа.

На первом этапе выявляют расположение деталей в корпусе и его заполнение ими. Определяют местоположение опор и высчитывают расстояние между опорами L1, L2, L3, а также l1, l2, l3 − расстояние между серединами колес и опорами.

На втором этапе разрабатывают конструкции зубчатых колес, валов, подшипниковых узлов, корпуса и т.п. (см. далее).

Компоновочный чертеж выполняется в одной проекции - разрез по осям валов при снятой крышке редуктора. Для червячных редукторов вычерчивают две проекции - разрезы по осям червяка и червячного колеса.

Эскизная компоновка редуктора разрабатывается на мил-лиметровой бумаге в масштабе 1:1. Чертеж выполняют тонкими линиями.

Компоновки различных зубчатых редукторов см. также в книге Шейнблит А. Е. Курсовое проектирование − С.116… 133, 158… 173.

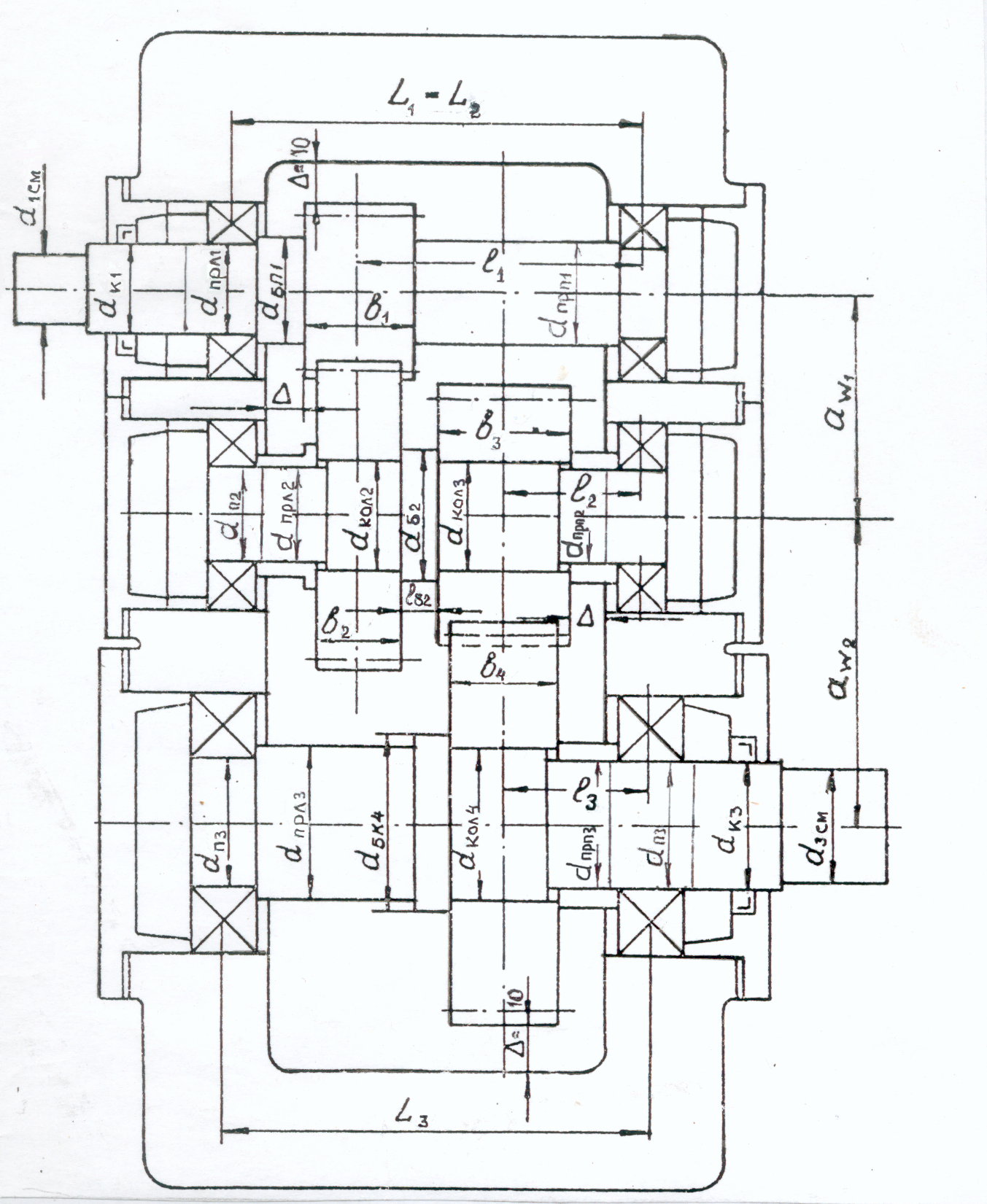

Оск 42. Эскизный компоновочный чертеж

ДВУХСТУПЕНЧАТОГО ЗУБЧАТОГО ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА

L1 ≈ L2 ≈ L3 ≈ ℓп1 + ℓпрл1 + ℓпрп1 + b1 ; ℓп ≈ b подшипника ;

ℓ1 ≈ 0,5ℓп1 + ℓпрп1 + 0,5b1; ℓ2 ≈ 0,5ℓп2 + ℓпрп2 + 0,5b2 ;

ℓ3 ≈ 0,5ℓп3 + ℓпрп3 + 0,5b4

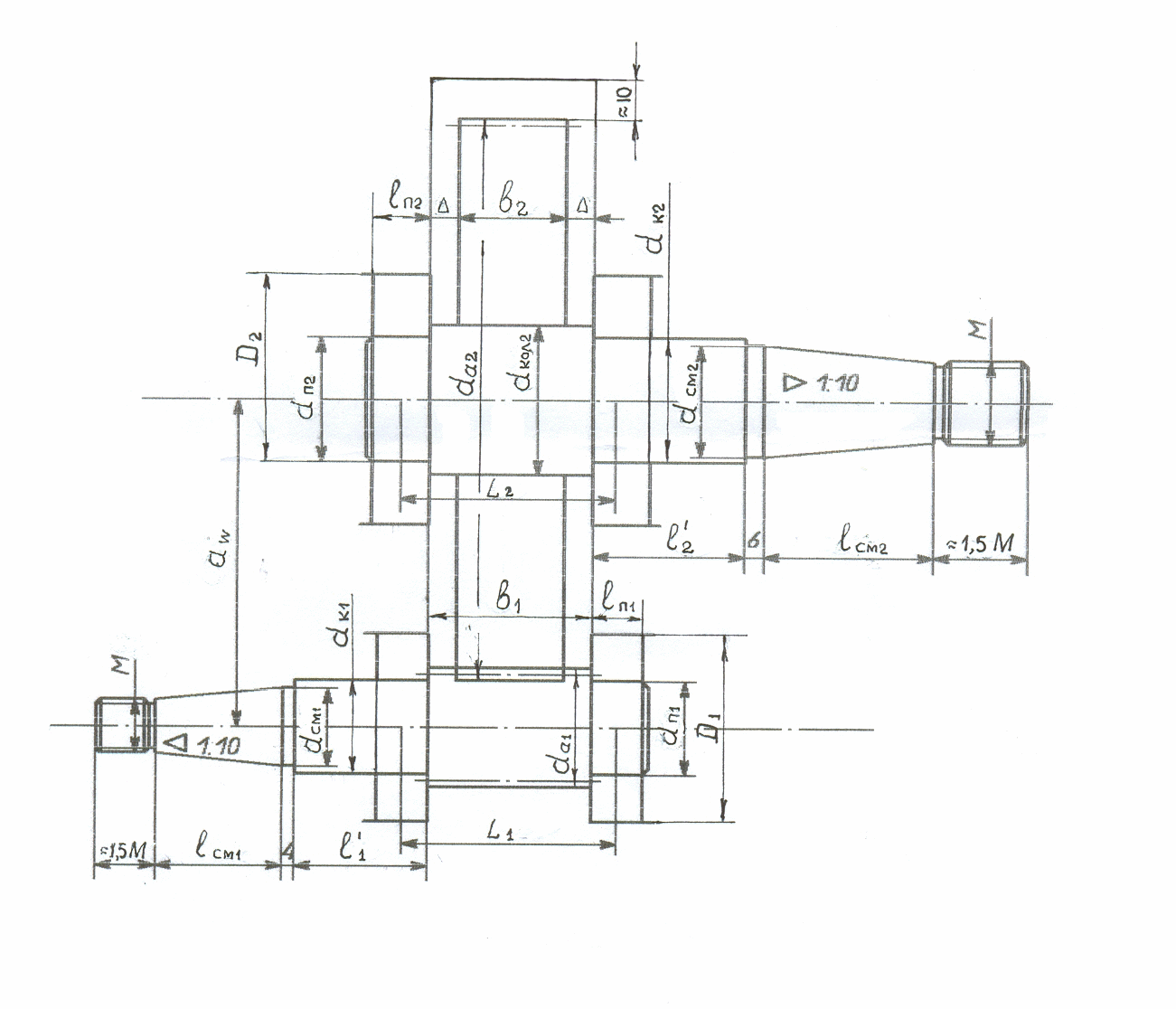

ОСК 43. ЭСКИЗНЫЙ КОМПОНОВОЧНЫЙ ЧЕРТЁЖ ОДНОСТУПЕНЧАТОГО ЗУБЧАТОГО ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА

ℓ1 ≈ ℓ2 ≈ b1 + ℓп1; ℓп1 ≈ b подшипника;

∆ = 0,5 (b1 - b2),  ℓ1  ≈ ℓп1 + ℓк1, ℓ2  ≈ ℓп2 + ℓк1

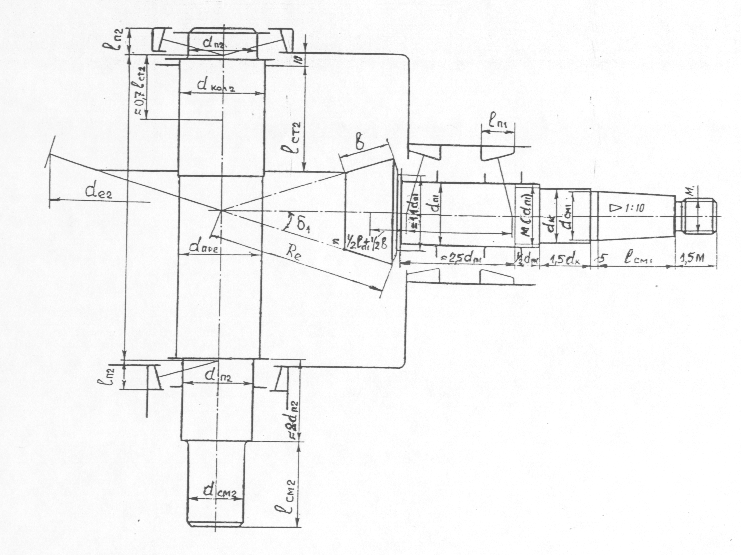

ОСК 44. ЭСКИЗНЫЙ КОМПОНОВОЧНЫЙ ЧЕРТЁЖ ОДНОСТУПЕНЧАТОГО ЗУБЧАТОГО КОНИЧЕСКОГО РЕДУКТОРА

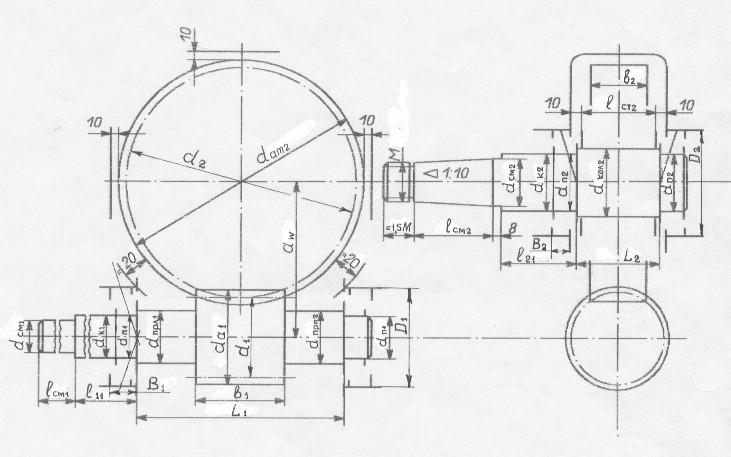

ОСК 45. ЭСКИЗНЫЙ КОМПОНОВОЧНЫЙ ЧЕРТЁЖ ОДНОСТУПЕНЧАТОГО ЗУБЧАТОГО ЧЕРВЯЧНОГО РЕДУКТОРА

dam2 ≤ da2 + 6m /(z1 + 2);

L1 ≈ dam2 + 40; L2 ≈ ℓст2 + 10; ℓст2 ≈ 1,5 dкол2 ;

ℓп1,2 ≈ B1,2 ; ℓ11 ≈ ℓк1 + B1; ℓ21 ≈ ℓк2 + B2 .

Продолжение следует в частях 2 и 3 учебно-методического пособия «Детали машин и основы конструирования. Комплект опорно-смысловых карт».
