Оск 28. Подбор и проверка подшипников качения
Для передач с небольшими осевыми нагрузками применяют радиальные шарикоподшипники; с большими Fx − радиально-упорные.
Подбор производят по каталогам подшипников по диаметру dп цапфы вала − этому диаметру должен соответствовать внутренний диаметр подшипника. Вначале принимают к расчету подшипник самой легкой серии со статической Со (Н) и динамической С (Н) грузоподъемностью.
Подшипник подойдет, если
Lhm ≤ (105/ 6n) (C / Fэ)p , ч
(здесь Lhm − требуемая долговечность подшипника, ч; Lhm ≈ 15000 ± 5000 ч; n − частота вращения вала, об/мин; p = 3 для шарикоподшипников и 10/3 для роликоподшипников; Fэ − эквивалентная нагрузка для подшипников, Н).
Для большинства однорядных подшипников, кроме упорных:
Fэ = (X V Fл,п + Y Fx) Кб Кт при Fx / V Fл,п > e
(здесь Fл,п − большее из двух значений опорных реакций, Н; Fx − осевая нагрузка, Н; для радиальных подшипников Fx = Fа, для радиально-упорных Fx = Fа + e Fл,п (шарикоподшипники) и Fx = Fа + 0,83 e Fл,п (роликоподшипники); X =1 − e Y − коэффициент радиальной нагрузки; V =1 при вращающемся внутреннем кольце и V = 1,2 − наружном кольце;
Y = 0,44/ e для радиальных шарикоподшипников при Fx / V Fл,п > e и Y = 0 при Fx / V Fл,п ≤ e ; Y = 0,54/ e для радиально-упорных шарикопод-шипников; Кб = 1,5 ± 0,5 − коэффициент безопасности; Кт ≈ 1,05 − температурный коэффициент; e = 0,525 (Fx /Co)1/ 4 − параметр осевого нагружения [( для 1-рядных радиальных e = 0,19…0,44 и радиально-упорных e = 0,3 … 0,54 шарикоподшипников; для сдвоенных радиально- упорных шарикоподшипников с α = 26º e = 0,68; e Y = 0,59; с α = 36º e = 0,99; e Y = 0,633; для радиально-упорных роликоподшипников с α = 11…16º и α = 25…29º e = 1,5 tg α , e Y = 0,6; для сферических двухрядных шарикоподшипников с α = 4…23º e = 1,5 tg α и e Y = 0,975 при Fx / V Fл,п > e и e Y = 0,625 при Fx / V Fл,п ≤ e]).
Если Lhm не обеспечивается, то переходят к подшипнику следующей серии и производят перерасчет.
Оск 29. Подшипники шариковые радиальные
ОДНОРЯДНЫЕ (ГОСТ 8338 − 75)

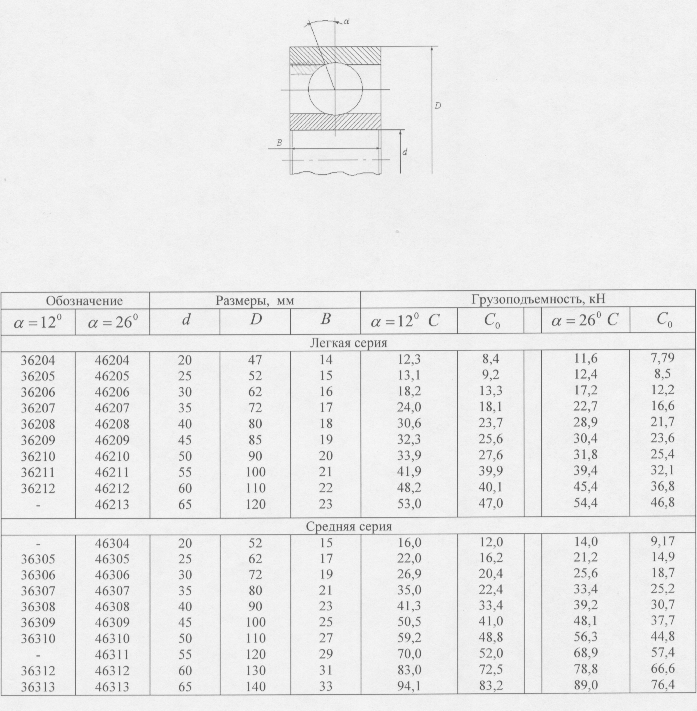

ОСК 30. ПОДШИПНИКИ РАДИАЛЬНО-УПОРНЫЕ
ОДНОРЯДНЫЕ (ГОСТ 831 − 75)
ОСК 31. ПОДШИПНИКИ РАДИАЛЬНО-УПОРНЫЕ
ОДНОРЯДНЫЕ РОЛИКОВЫЕ (ГОСТ 27365-87)
Обозна-чение |
Размеры, мм |
α, град. |
Грузоподъёмность, кН |
Факторы нагрузки | |||||
d |
D |
B |
C |
C0 |
e |
Y |
Y0 |
Лёгкая серия
7204 |
20 |
47 |
15,5 |
14 |
15,1 |
13,3 |
0,36 |
1,67 |
0,92 |
7205 |
25 |
52 |
16,5 |
14 |
23,5 |
17,5 |
0,36 |
1,67 |
0,92 |
7206 |
30 |
62 |
17,5 |
14 |
29,8 |
22,3 |
0,36 |
1,65 |
0,91 |
7207 |
35 |
72 |
18,5 |
14 |
35,2 |
26,3 |
0,37 |
1,62 |
0,85 |
7208 |
40 |
80 |
20,0 |
14 |
42,4 |
32,7 |
0,38 |
1,56 |
0,86 |
7209 |
45 |
85 |
21,0 |
15 |
42,7 |
33,4 |
0,41 |
1,45 |
0,80 |
7210 |
50 |
90 |
22,0 |
14 |
52,9 |
40,6 |
0,37 |
1,6 |
0,88 |
7211 |
55 |
100 |
23,0 |
15 |
57,9 |
46,1 |
0,41 |
1,46 |
0,80 |
7212 |
60 |
110 |
24,0 |
13 |
72,5 |
58,4 |
0,35 |
1,71 |
0,94 |
7214 |
70 |
125 |
26,5 |
14 |
95,9 |
82,1 |
0,37 |
1,62 |
0,85 |
7215 |
75 |
130 |
27,5 |
15 |
97,6 |
84,5 |
0,39 |
1,55 |
0,85 |
