Оск 2. Основные характеристики некоторых электродвигателей по гост 01.01.63-77
|
Тип двигателя |
Мощность Pдн,
Вт |
Частота вращения nдн, об/мин |
GD2, кгс∙м2 |
Тп/ Тн |
Диаметр вала dо, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
4A63B2У3 |
550 |
2740 |
30∙10-4 |
2 |
14 |
|
4A71А4У3 |
550 |
1390 |
52∙10-4 |
2 |
19 |
|
4A71В6У3 |
550 |
900 |
81∙10-4 |
2 |
19 |
|
4A71А2У3 |
750 |
2840 |
39∙10-4 |
2 |
19 |
|
4A71В4У3 |
750 |
1390 |
57∙10-4 |
2 |
19 |
|
4A71А6У3 |
750 |
915 |
1,85∙10-2 |
2 |
22 |
|
4A71В2У3 |
1100 |
2810 |
42∙10-4 |
2 |
19 |
|
4A80А4У3 |
1100 |
1420 |
1,29∙10-2 |
2 |
22 |
|
4A80В6У3 |
1100 |
920 |
1,84∙10-2 |
2 |
22 |
|
4A80А2У3 |
1500 |
2850 |
73∙10-4 |
2,1 |
22 |
|
4A80В4У3 |
1500 |
1415 |
1,33∙10-2 |
2 |
22 |
|
4A90L6У3 |
1500 |
935 |
2,94∙10-2 |
2 |
24 |
|
4A80В2У3 |
2200 |
2850 |
35∙10-4 |
2,1 |
22 |
|
4A90L4У3 |
2200 |
1425 |
2,24∙10-2 |
2,1 |
24 |
|
4A100L6У3 |
2200 |
950 |
5,24∙10-2 |
2 |
28 |
|
4A90L2У3 |
3000 |
2840 |
1,41∙10-2 |
2,1 |
24 |
|
4A100S4У3 |
3000 |
1435 |
3,47∙10-2 |
2 |
28 |
|
4A112M6У3 |
3000 |
955 |
7∙10-2 |
2 |
32 |
|
4A100S2У3 |
4000 |
2880 |
2,37∙10-2 |
2 |
28 |
|
4A100L4У3 |
4000 |
1430 |
4,5∙10-2 |
2 |
28 |
|
4A112MB6У3 |
4000 |
950 |
8∙10-2 |
2 |
32 |
|
4A100L2У3 |
5500 |
2880 |
3∙10-2 |
2 |
28 |
|
4A112M4У3 |
5500 |
1445 |
7∙10-2 |
2 |
32 |
|
4A132S6У3 |
5500 |
965 |
16∙10-2 |
2 |
38 |
|
4A112M2У3 |
7500 |
2900 |
4∙10-2 |
2 |
32 |
|
4A132S4У3 |
7500 |
1455 |
11∙10-2 |
2,2 |
38 |
|
4A132M6У3 |
7500 |
970 |
23∙10-2 |
2 |
38 |
|
4A132M2У3 |
11000 |
2900 |
9∙10-2 |
1,7 |
38 |
|
4A132M4У3 |
11000 |
1460 |
16∙10-2 |
2,2 |
38 |
|
4A160S6У3 |
11000 |
975 |
55∙10-2 |
1,2 |
48 |
|
4A160S2У3 |
15000 |
2940 |
19∙10-2 |
1,4 |
42 |
|
4A160S4У3 |
15000 |
1465 |
41∙10-2 |
1,4 |
48 |
|
4A160M6У3 |
15000 |
975 |
73∙10-2 |
1,2 |
48 |
|
4A160M2У3 |
18500 |
2940 |
21∙10-2 |
1,4 |
42 |
|
4A160M4У3 |
18500 |
1465 |
51∙10-2 |
1,4 |
48 |
ОСК 3. ОБРАЗЕЦ СТРУКТУРНОЙ СХЕМЫ ПРИВОДА МАШИНЫ

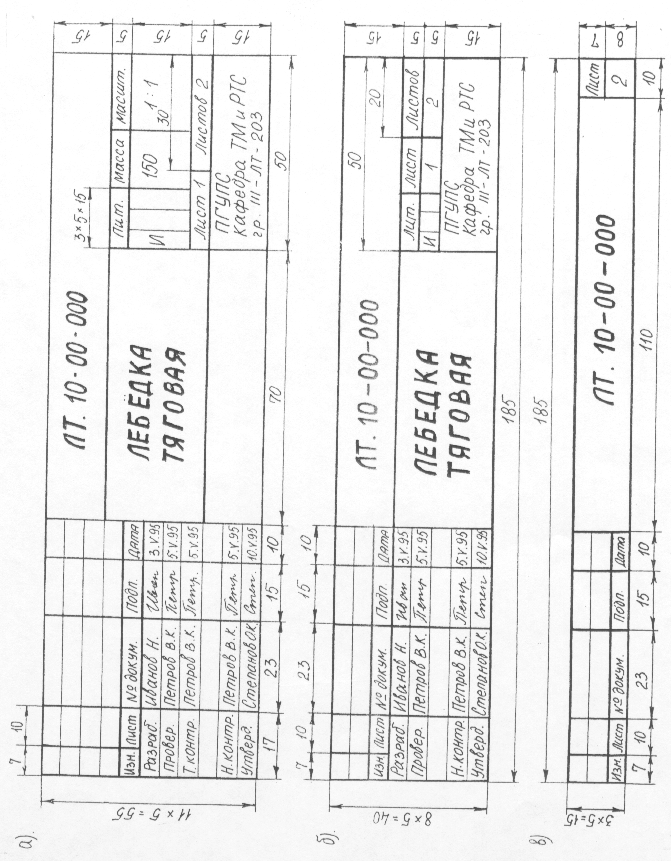

Оск 4. Основные надписи
( а − форма 1; б − форма 2; в − форма 3)
Оск 5. Упрощенный Расчет Закрытых Зубчатых Цилиндрических Передач
По условию контактной прочности:
где
расчетное межосевое расстояние, мм;
коэффициент,
равный 1 для прямозубых и 0,95 – для
косозубых (шевронных) передач;
параметр,
зависящий от передаточного числа u,
коэф-фициента
ширины колеса, его материала и др. (см.
табл. на следующейстранице),
равный
;
наибольшее
значение коэффициента нагрузки;
M − параметр, уточняющий прочностную характеристику материала σНР:
-
σНР
450
500
550
600
650
700
750
800
850
900
1,2
1,1
1,06
1
0,95
0,9
0,86
0,83
0,79
0,76
T2
− крутящий
момент на ведомом колесе,
.
Таблица
Значения
параметра
(в числителе – для внешнего зацепления,
в знаменателе – для внутреннего)
|
Пере-даточ-ное число u |
Значение
| |||||
|
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 | |
|
1,5 |
23,9/4,7 |
20,8/4,1 |
18,9/3,8 |
17,6/3,5 |
16,5/3,3 |
15,3 |
|
2 |
23,67/9 |
20,6/6,9 |
18,8/6,2 |
17,4/5,8 |
16,4/5,5 |
14,9/5 |
|
2,5 |
23,7/10 |
20,7/8,8 |
18,8/8 |
17,5/7,5 |
16,5/7 |
15/6,4 |
|
3 |
24/12 |
20,9/10,5 |
19/9,5 |
17,7/8,8 |
16,6/3 |
15,1/7,6 |
|
3,5 |
24,4/13,5 |
21,3/11,8 |
19,3/10,7 |
17,7/9,9 |
16,9/9,4 |
15,3/8,5 |
|
4 |
24,7/14,9 |
21,6/13 |
19,6/11,8 |
18,2/11 |
17,2/10,3 |
15,6/9,4 |
|
4,5 |
25,2/16 |
22/14 |
20/12,7 |
18,6/11,8 |
17,5/11,1 |
15,9/10,1 |
|
5 |
25,7/17,1 |
22,5/14,9 |
20,4/13,6 |
19/12,6 |
17,9/11,9 |
16,2/10,8 |
|
5,5 |
26/18 |
22,7/15,7 |
20,6/14,3 |
19,1/18,3 |
18/12,5 |
16,4/11,3 |
|
6 |
26,5/18,9 |
23/16,5 |
21/15 |
19,5/13,9 |
18,4/13,1 |
16,7/11,9 |
|
7 |
27,4/20,5 |
23,9/17,9 |
21,7/16,3 |
20,2/15,1 |
19/14,2 |
17,2/12,9 |
|
8 |
27,8/21,7 |
23,9/17,9 |
21,7/16,3 |
20,2/15,1 |
19/14,2 |
17,7/13,8 |
при
:
