6.4.4 Установка стальных скоб и затяжек

6.4.4.1 Для восстановления целостности кирпичных стен, имеющих сквозные трещины силового и осадочного характера шириной раскрытия до 10 мм, применяют скобы из круглой стали диаметром не менее 10 мм, концы которых закрепляют в устраиваемых отверстиях в кладке на глубину не менее 100 мм (рисунок 6.13). Скобы могут размещаться с одной (при толщине стены 510 мм и менее) или двух сторон (при большей толщине) усиливаемого участка, в предварительно подготовленных пазах или в горизонтальных швах (для скоб диаметром, не превышающем толщину шва.

1 − усиливаемая кладка, 2 − трещина в кладке заделанная согласно 6.4.3.5, после установки скоб, 3 − скобы из арматурных стержней Ø 10-12 мм, 4 − паз в кладке выбранный фрезой, 5 − углубления по концам паза, выполненные сверлом, 6 − заполнение раствором пазов и углублений.

Рисунок 6.13 − Усиление каменной кладки в зонах локальных трещин скобами из арматурной стали

6.4.4.2 Усиление каменной кладки в зоне локальных трещин можно выполнять замкнутыми хомутами из круглой стали диаметром от 10 до 12 мм, устанавливаемыми в выпиленные в каменной кладке борозды (рисунок 6.14). После установки усиливающих стержней и их монтажной сварки борозды заполняют ремонтным раствором, а поверхность стены оштукатуривают.

47

СП/ПР

1 – круглая сталь, 2 – монтажный сварной шов, 3 – строительный раствор, 4 – штукатурка

Рисунок 6.14− Усиление каменной кладки в зонах локальных трещин замкнутыми хомутами

6.4.4.3При возникновении трещин в углах и местах сопряжения стен для восстановления целостности каменной кладки применяют стальные затяжки, напрягаемые связи, устанавливаемые внутри кладки или химические анкера.

6.4.4.4Стальные затяжки выполняют из круглой стали диаметром от 20 до 25 мм

срезьбой по концам. Устройство затяжек производят в следующей последовательности: устраивают вертикальные штрабы в продольной стене на глубину от 60 до 130 мм, просверливают отверстия для тяжей. В поперечных стенах на расстоянии не менее 1000 мм от места разрыва пробивают отверстия для установки анкеров. Тяжи закрепляют на анкерах и предварительно напрягают завинчиванием гаек на концах. После монтажа затяжек штрабы заполняют цементным раствором, а стену оштукатуривают. Технические решения стальной затяжки скрытой в стене приведены на рисунке 6.15.

48

СП/ПР

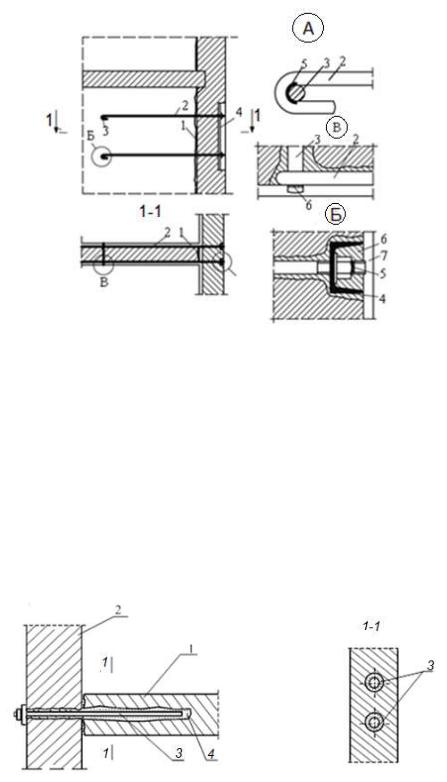

1 – трещина, 2 – стержень, 3 – анкер, 4 – швеллер, 5 – сварной шов, 6 – монтажный раствор, 7 – штукатурка

Рисунок 6.15 – Стальная затяжка скрытая в толще стены

6.4.4.5 Напрягаемые связи, устанавливаемые внутри кладки, изготавливают из арматурной стали периодического профиля диаметром от 20 до 25 мм с резьбой по концам. Связи устанавливают в предварительно высверленные в каменной кладке отверстия, которые заполняют полимерцементным раствором. После набора раствором проектной прочности производят затяжку гаек. Конструкция напрягаемой связи показана на рисунке 6.16.

1 − наружная стена, 2 − внутренняя стена, 3 − связь с резьбой на конце, 4 − полимерцементный раствор

Рисунок 6.16 − Напрягаемая связь

6.4.4.6 Усиление стен с трещинами в углах зданий или в местах примыкания поперечных стен к продольным может быть выполнено скобами из арматурной стали, или арматурными стержнями, устанавливаемыми в борозды, прорезанные в горизонталь-

49

СП/ПР

ных швах кладки (см. 6.4.2.3), (рисунок 6.17). Скобы изготавливают из круглой стали диаметром не менее 10 мм, концы которых закрепляются в высверленных в кладке отверстиях на глубину не менее 100 мм.

а) б)

1− скобы из арматурной стали, 2 − внутреннее армирование, 3 − анкера

Рисунок 6.17 − Усиление стены с трещиной в угловой зоне:

а − скобами из арматурной стали; б − внутренним армированием.

6.4.5 Устройство поясов

6.4.5.1Стальные, железобетонные и армокаменные пояса устраивают с целью повышения пространственной жесткости здания и восстановления целостности его остова в случае повреждения трещинами каменной кладки стен при неравномерных осадках фундаментов, температурно-влажностных воздействиях, разной жесткости и нагруженности сопрягаемых стен.

6.4.5.2Стальные гибкие напрягаемые пояса представляют собой систему горизонтальных распределительных устройств, состоящих из тяжей диаметром от 20 до 40 мм, напрягаемых при помощи муфт с двухсторонней резьбой (правой и левой) или закручиванием гаек на концах, концевых и промежуточных упоров. Пояс состоит из тяжей, которые с целью минимизации потерь предварительного напряжения рекомендуется располагать на внутренних поверхностях стен (рисунок 6.18). Расстояние между тяжами рекомендуется принимать от 4 до 6 м с таким расчетом, чтобы на один тяж приходилась площадь стены не более 20 м2.

6.4.5.3Тяжи располагают на поверхности стен или в выбранных в кладке бороздах сечением 70x80 мм, которые после монтажа и натяжения тяжей заделывают раствором. В многоэтажных зданиях тяжи устанавливают в уровне перекрытий. Допускается связь тяжей с перекрытиями. В одноэтажных зданиях тяжи устанавливают в уровне низа стропильных конструкций. Не допускается располагать тяжи таким обра-

50

СП/ПР

зом, чтобы возникающие в них усилия предварительного напряжения вызывали изгиб стен из их плоскости.

6.4.5.4 Предварительное напряжение тяжей создается путем закручивания соединительных муфт или гаек динамометрическим ключом одновременно по всему контуру здания, после заделки трещин цементным раствором. Для уменьшения трудоемкости натяжения допускается осуществлять электроили термонагрев тяжей. Усилие предварительного напряжения, создаваемое в тяжах, должно контролироваться приборами.

1 − усиливаемые стены, 2 − стальные тяжи, 3 − отрезки стальных уголков, 4 − стяжные муфты, 5 − трещины в каменной кладке, 6 − стальные тяжи с гайками, 7 − стальные пластины, 8 − отверстия в кладке

Рисунок 6.18 − Напрягаемый гибкий пояс

6.4.5.5 Стальные жесткие пояса (разгрузочные балки) устраивают в уровне верха фундамента или в уровне оконных перемычек первого и подвального этажей по контуру стен здания или на отдельных их участках.

Стальные жесткие пояса представляют собой балки из профильного металла (обычно швеллера), установленные в выбранных в каменной кладке бороздах. Глубина борозды должна быть не менее ширины сечения балки. При толщине стен более 640 мм балки устанавливаются с двух сторон стены и через 2 м связываются между собой болтами диаметром 20 мм. При односторонней установке балки должны быть прикреплены к каменной кладке при помощи анкеров, устанавливаемых с шагом 2 м (рисунок 6.19). После монтажа балок штрабы должны быть замоноличены бетоном класса по прочности на сжатие не ниже класса С12/15.

51

СП/ПР

1 − балки из швеллера, 2 − декоративный цоколь, 3 − стяжные болты

Рисунок 6.19 – Жесткий стальной пояс

6.4.5.6 Железобетонные или армокаменные пояса выполняются по верху существующих стен из каменной кладки при надстройке здания. Требования к железобетонным и армокаменным поясам приведены в п. 12.3.1.4 СП «Каменные и армокаменные конструкции». Армокаменные пояса могут выполняться в уровне перекрытий существующих стен путем армирования горизонтальных растворных швов каменной кладки

(см. 6.4.2).

6.4.6 Устройство обойм и сердечников

6.4.6.1Обоймы устраивают с целью повышения сопротивления сжатию каменных и армокаменных конструкций.

6.4.6.2Для усиления каменных и армокаменных конструкций из кирпичной кладки применяют стальные, железобетонные и армированные растворные обоймы. Наиболее высокую степень увеличения сопротивления сжатию каменной кладки дают стальные и железобетонные обоймы.

6.4.6.3Стальная обойма состоит из вертикальных уголков, устанавливаемых на свежеприготовленном цементном растворе по углам усиливаемого элемента, и хомутов из полосовой стали или круглых стержней, соединенных с уголками посредством сварки. Расстояние между уголками принимается меньшим или равным минимальному размеру поперечного сечения усиливаемого элемента и не более 500 мм (рисунок 6.20 а). При соотношении длины сторон сечения усиливаемого простенка 1,5 и более, в середине большей стороны устанавливаются дополнительные связи и стяжные болты (рисунок 6.20 б). Стальная обойма должна быть защищена от коррозии слоем цемент-

ного раствора толщиной от 20 до 30 мм.

52

СП/ПР

1 − планка, 2 − уголок, 3 − полоса, 4 − болт, 5 − штукатурка по сетке, 6 − каменная кладка

Рисунок 6.20 – Схема усиления простенков стальными обоймами:

а - при ширине простенка b < 1,5t;

б- при ширине простенка b ≥ 1,5t

6.4.6.4Перед монтажом обоймы поверхность усиливаемого элемента в местах установки уголков тщательно очищают от штукатурки и выравнивают в целях обеспечения плотного их примыкания к поверхности каменной кладки. Уголки устанавливают

впроектное положение по слою свежеприготовленного цементно-песчаного раствора и фиксируют с помощью струбцин. Для включения уголков в работу под их опоры забивают стальные клинья-пластины. Совместную работу обоймы и усиливаемого элемента обеспечивают предварительным напряжением поперечных планок. Предварительное напряжение создают путем нагрева планок до температуры от 150 до 2000С и приварки их в нагретом состоянии к уголкам обоймы. Стальные обоймы могут выполняться навесными в том случае, когда в совместную работу с каменной кладкой включаются только поперечные планки.

6.4.6.5Вертикальные уголки обоймы в совместную работу с усиливаемой конструкцией могут включаться посредством их предварительного напряжения. Способ создания предварительного напряжения заключается в том, что уголки изготавливают несколько длиннее, чем расстояние между опорами и устанавливают их на место в изогнутом виде. Усилие предварительного напряжения создается в результате вырав-

53

СП/ПР

нивания уголков стяжными болтами. После установки уголков в проектное положение их соединяют между собой поперечными планками (рисунок 6.21).

1 – стальные уголки, 2 – стяжной болт, 3 – поперечные накладки, 4 – накладки, приваренные в местах разрезки полок уголков, 5 – поперечные накладки, привариваемые к уголкам после их выпрямления

Рисунок 6.21 − Схема стальной обоймы с напрягаемыми вертикальными уголками:

а − до преднапряжения уголков;

б− после преднапряжения уголков

6.4.6.6Железобетонную обойму выполняют из бетона класса по прочности на сжатие не ниже С12/15 с армированием вертикальными стержнями и хомутами. Расстояние между хомутами должно быть не более 150 мм. Толщину обоймы назначают по расчёту и принимают от 60 до 100 мм. Для обеспечения совместной работы бетона обоймы с каменной кладкой рекомендуется в кладке через каждые 3-4 ряда выполнять борозды на глубину 1/2 кирпича или расчищать швы кладки на глубину от 10 до 15 мм. Бетонирование производится методом инъектирования, нагнетая смесь через инъекционные отверстия в опалубке, торкретированием или последовательным бетонированием с наращиванием опалубки.

6.4.6.7Растворную обойму армируют аналогично железобетонной, но вместо бетона арматуру покрывают слоем цементного раствора прочностью на сжатие не ниже

54

СП/ПР

10 МПа толщиной от 30 до 40 мм. Нанесение штукатурного раствора на поверхность каменной кладки производится послойно вручную или способом торкретирования.

6.4.6.8 Если одна из сторон элемента усиливаемого бетонной или растворной обоймой имеет значительную протяженность (например, стена), то устанавливают дополнительные внутренние поперечные связи (анкера), пропускаемые через кладку и располагаемые по длине и высоте на расстоянии не более толщины стены. Связи должны быть надёжно закреплены в слоях обоймы.

6.4.7 Усиление каменной кладки в зоне действия локальной нагрузки

6.4.7.1Усиление каменной кладки в зоне опирания на нее балок, прогонов, перемычек может быть выполнено путем устройства под их опорами распределительных железобетонных подушек армированием горизонтальных швов каменной кладки (см. 6.4.2.11), внешним армированием каменной кладки композитными материалами (см. 6.4.2.19), увеличением площади опирания конструкций на каменную кладку, стальными

ижелезобетонными обоймами, наращиванием сечения несущей стены.

6.4.7.2При установке под опорой распределительной подушки стену или простенок разгружают путем подведения под балку (перемычку и др.) временных стоек (см. 6.4.1.1). Затем поврежденную зону кладки высотой три – четыре ряда удаляют и на ее месте бетонируют железобетонную подушку, армированную пространственным каркасом или сетками. После набора бетоном требуемой прочности временные опоры демонтируют.

6.4.7.3При образовании трещин или ослабления перевязки каменной кладки между стеной и несущей пилястрой опорную зону пилястры можно усилить при помощи стальной или железобетонной обоймы (см. 6.4.6.3, 6.4.6.6), соединённой стальными связями с каменной кладкой стены (рисунок 6.22).

55

СП/ПР

1 – балка, 2 – опорная подушка, 3 − пилястра, 4 – стальные уголки, 5 – связи, 6 – арматура обоймы, 7 – бетон, 8 – трещина

Рисунок 6.22 – Усиление опорной зоны пилястры из каменной кладки:

а ‒ стальной обоймой;

б‒ железобетонной обоймой

6.4.7.4Увеличение площади опирания элементов перекрытий на каменную кладку может быть осуществлено при помощи стальных кронштейнов и поясов, закрепленных к несущей стене анкерными болтами (рисунок 6.23), а также стальных распределительных балок, передающих нагрузку от элементов перекрытий на стойки, установленные на отдельные фундаменты (рисунок 6.24), коротких стоек из профильного металла, передающих нагрузку от элементов перекрытия через стальной пояс на несущую стену (рисунок 6.25). Включение в работу кронштейнов, стальных поясов и распределительных балок производят забивкой под конструкции, опирающиеся на каменную кладку, стальных пластин-клиньев с последующей их приваркой к элементам усиления.
