СП/ПР
Продолжение таблицы Б.5
№ п/п |
Причина |
Схемы трещин |
Различная усадка материалов 6 внутреннего и облицовочного
слоев стен
Усадочные трещины в стенах 7 из силикатных изделий при
отсутствии деформационных швов
Усадочные трещины в зоне 8 растворных швов в стенах из
ячеистобетонных блоков
Усадочные трещины в зоне сопряжения кладки с железо-
9 бетонными колоннами либо железобетонным обрамлением простенков
97
СП/ПР
Продолжение таблицы Б.5
№ п/п |
Причина |
Схемы трещин |
Различие усадочных деформаций наружных стен из керамических кладочных изделий и внутренних из силикат-
10ных кладочных изделий:
a – при наличии армирования
в зоне сопряжения; б – при отсутствии армирования
Различие усадочных деформаций наружных стен из ячеи-
11
стобетонных блоков и перевязанных с ними внутренних стен из керамических кладочных изделий
12 |
Срез карнизного участка сте- |
|
ны в результате набухания |
||
|
||
|
утеплителя из легкого бетона |
Набухание кладки из керами13 ческих кладочных изделий в
нижней зоне стен из-за их чрезмерного увлажнения
98
СП/ПР
Окончание таблицы Б.5
№ п/п |
Причина |
Схемы трещин |

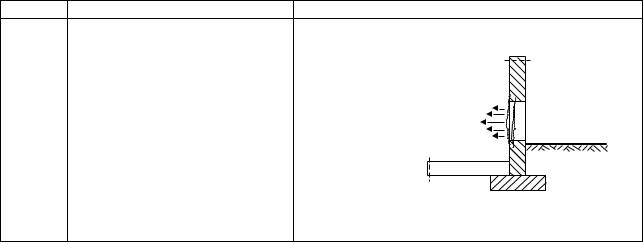

Расслоение каменной кладки из керамических изделий в
14 результате ее увлажнения и размораживания
99
СП/ПР

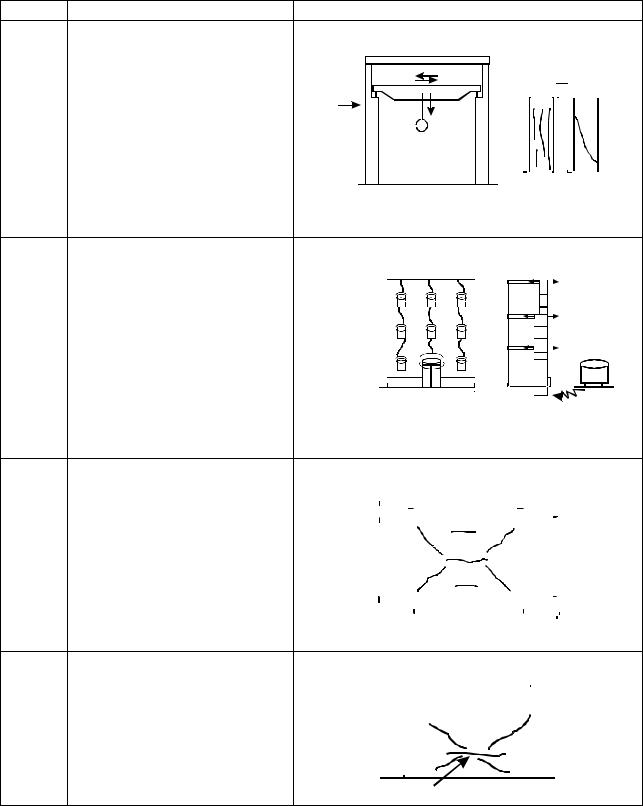

Таблица Б.6 ‒ Трещины, вызванные динамическими и особыми воздействиями
№ п/п |
Причина |
Схемы трещин |
A
A
1Динамические воздействия от технологического оборудования
Вибрационные воздействия от
2движения транспортных средств и технологического оборудования
3 Взрыв газа
Механические воздействия
4ударного характера, в случае транспортных аварий
100
СП/ПР
Окончание таблицы Б.6
№ п/п |
Причина |
Схемы трещин |
5 Природные катаклизмы
101
СП/ПР
Таблица Б.7 ‒ Повреждения штукатурного и облицовочного слоя
№ п/п |
Причина |
Схемы трещин |
|
1 – дефекты растворных швов |
|
|
включая низкое качество ма- |
|
|
териала; |
|
|
2 – отсутствие армирования |
|
|
штукатурки в зонах сопряже- |
|
|
ния кладки с конструкциями из |
|
1 |
других материалов, например, |
|
железобетонными перемыч- |
|
|
|
|
|
|
ками; |
|
|
3 – не правильная перевязка |
|
|
кладочных изделий по верти- |
|
|
кали кладки |
|
|
|
|
|
1,2 – усадочные трещины в |
|
|
результате быстрого высыха- |
|
2 |
ния штукатурки, или чрезмер- |
|
ной толщины штукатурного |
|
|
|
|
|
|
слоя (3) |
|
|
|
|
|
Трещины и отслоения штука- |
|
|
турки вблизи расположения |
|
3 |
поврежденных водосточных |
|
труб |
|
|
|
|
|
|
|
|
102
СП/ПР
Продолжение таблицы Б.7
№ п/п |
Причина |
Схемы трещин |
|
Трещины и отслоения штука- |
|
турки из-за низкого качества |
4 |
подготовки основания |
Отслоение штукатурки на
5большой площади из-за низкого качества ее исполнения и неправильного выбора ее материала
|
Отслоение штукатурки из-за |
|
6 |
некачественной подготовки |
|
основания |
||
|
Разрушение штукатурки в цокольной части стен вслед-
7 ствие нарушения технологии ее наложения и плохой подготовки основания
103
СП/ПР
Окончание таблицы Б.7
№ п/п |
Причина |
Схемы трещин |
Трещины в штукатурке в ме- 8 стах стыковки термоизоляци-
онных плит многослойных стен
Проникновение дождевой воды через штукатурку в местах 9 ее трещин и других поврежде-
ний
Отслоение облицовочной плитки из-за низкого качества
10 ее крепления к каменной кладке и низкой паропроницаемости облицовки
104
СП/ПР
Приложение В
(справочное)
Схемы устройства и расширения проемов в существующих стенах из каменной кладки
1 – разгрузочные балки из швеллеров или уголков, 2 – стяжные болты через 300 мм, 3 – привариваемые стальные накладки, 4 – разбираемая после установки разгрузочных балок часть каменной стены
Рисунок В.1 – Схема устройства проема в каменной кладке
1 – существующая перемычка, 2 – разгрузочная балка, 3 – стальные уголки, 4 – поперечные накладки, 5 – стальные анкера, 6 – разбираемая после установки разгрузочной балки часть каменной стены
Рисунок В.2 – Схема устройства нового проема рядом с существующим
105
СП/ПР
1 – существующая перемычка, 2 – разгрузочная балка из неравнополочных уголков, 3 – временные опоры, 4 – разбираемая после установки разгрузочных балок часть каменной кладки
Рисунок В.3 – Симметричное увеличение ширины существующего проема
1 – существующая перемычка, 2 – разгрузочная балка из швеллеров, 3 – разгрузочная балка располагаемая в уровне существующей перемычки, 4 – подвески из стальных пластин, 5 - разбираемая после устройства разгрузочных балок часть каменной стены
Рисунок В.4 – Несимметричное увеличение ширины существующего проема
106
