Таблица Б.3‒ Трещины, вызванные силовыми воздействиями
№ п/п |
Причина |
Схема трещин |
1 |
Перегрузка несущих про- |
|
стенков |
Перегрузка, вызванная 2 увеличением эксцентриси-
тета приложения нагрузки на стены
Действие сосредоточенной нагрузки на стены в зонах
3 опирания перемычек и балок
Недостаточная глубина 4 опирания на стены железо-
бетонных перекрытий
Чрезмерное натяжение тя-
5жей, затяжек при усилении конструкций
87
СП/ПР
Продолжение таблицы Б.3
№ п/п |
Причина |
Схема трещин |
6 |
Надстройка на части зда- |
|
ния |
||
|
Неравномерное распреде- 7 ление нагрузка от перекры-
тий, опираемых на поперечные стены
8 Перегрузка плит покрытий
Передача распора от стро-
9пил через мауэрлаты на стены
88
СП/ПР
Продолжение таблицы Б.3
№ п/п |
Причина |
|
Схема трещин |
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выпучивание стен из-за не-
10
уравновешенного распора каменных сводов (а) либо сводчатых перекрытий (б)
Перегрузка каменных пе11 ремычек балками перекры-
тий
Перераспределение
12нагрузки, вызванное местной деградацией кладки
Перераспределение
13
нагрузки, вызванной устройством новых дверных проемов
89
СП/ПР
Продолжение таблицы Б.3
№ п/п |
Причина |

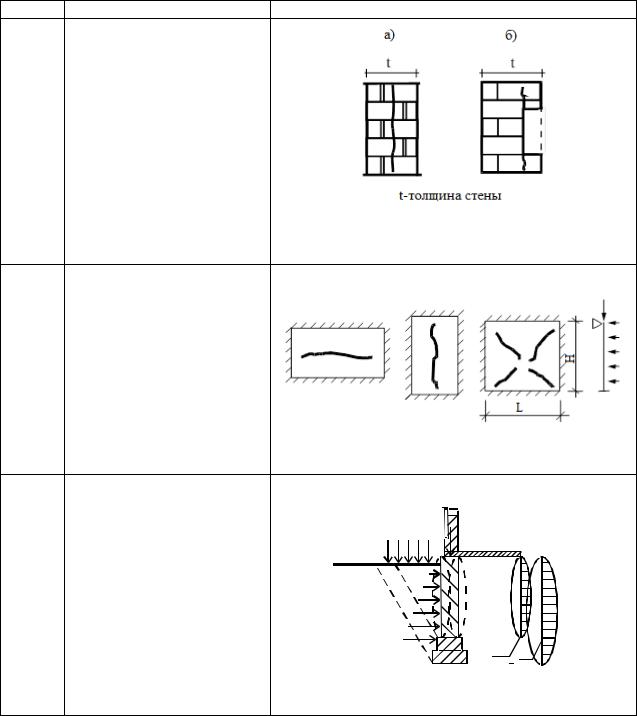

Расслоение стен: a –
14
неправильная перевязка кладки; б – устройство глубоких борозд
Высокие нагрузки, действующие перпендикулярно поверхности стены (вет-
15ровая нагрузка, боковое давление грунта), при различном соотношении длины стены к высоте L/H
Увеличение бокового давления грунта на стены подвалов при их углублении:
161- эпюра изгибающих моментов до углубления; 2- то же после углубления
Схема трещин
M |
|
1 |
2 |
|
90
СП/ПР
Окончание таблицы Б.3
№ п/п |
Причина |
Схема трещин |
Неравномерное нагружение отдельных участков
17 стен, выполненных из разных материалов
Сдвиговые деформации каркаса, вызванные вет- 18 ровыми или температур-
ными воздействиями
19 |
Неправильная перевязка |
|
кладочных изделий |
||
|
91
СП/ПР

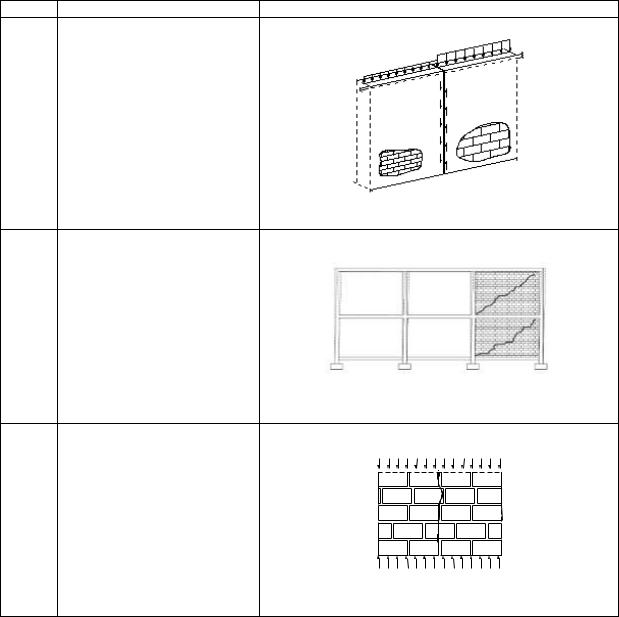

Таблица Б.4‒ Трещины, вызванные температурными деформациями
№ п/п |
Причина |
Схемы трещин |
Нагрев кладки газами дымо- 1 хода, размещенного в торце-
вой стене
2 Нагрев кладки газами дымохода, пристроенного к стене
|
Температурные деформации |
|
3 |
каменной кладки в зоне уста- |
|
новки обогревательных при- |
||
|
||
|
боров |
Температурное расширение
4
металлических и железобетонных перекрытий в условиях пожара
92
СП/ПР
Продолжение таблицы Б.4
№ п/п |
Причина |
Схемы трещин |
Отсутствие деформационной скользящей прокладки между железобетонным покрытием и каменными стенами:
а – образование трещин в 5 стенах с оконными проемами
и без них; б – деформации покрытия
(вид в плане)
6 Температурно-влажностные деформации кладки карнизов
Отсутствие деформационных швов в зоне опирания желе-
7 зобетонных перекрытий на стены
8Температурные деформации железобетонных покрытий
93
СП/ПР
Продолжение таблицы Б.4
№ п/п |
Причина |
Схемы трещин |
Температурные деформации 9 открытых стальных и железо-
бетонных перемычек
10 |
Отсутствие деформационных |
|
швов по длине здания |
||
|
Отсутствие горизонтальных
11
деформационных швов в облицовочном слое многослойных стен
Температурные деформации наружных стен перевязанных с поперечными стенами:
12 a – при наличии армирования сопряжения стен; б – при отсутствии армирова-
ния сопряжения стен
94
СП/ПР
Окончание таблицы Б.4
№ п/п |
Причина |
Схемы трещин |
Температурные деформации 13 глухой стены при отсутствии деформационного шва между стеной с оконными проемами
Заполнение деформационно14 го шва в верхней части здания
жестким раствором
Отсутствие деформационных
15
прокладок между железобетонными балконными плитами и стеной из каменной кладки
Трещина между фасадной и поперечной стенами при отсутствии или неудовлетвори-
16 тельной их перевязки в результате деформации фасадной стены, вызванной солнечным нагревом
Стеснение температурных деформаций облицовочного
17 слоя многослойных стен при применении чрезмерно жестких связей
95
СП/ПР
Таблица Б.5 ‒ Трещины, вызванные влажностными деформациями
№ п/п |
Причина |
Схемы трещин |
Усадочные деформации бето- 1 на монолитных железобетон-
ных балок защемленных в кладке стен
Усадочные деформации бетона монолитных железобетон-
2ных перемычек (а) и балок (б), опираемых на каменные стены
Усадочные деформации бето- 3 на монолитных железобетон-
ных покрытий
Усадочные деформации бетона монолитного железобетон-
4ного перекрытия при отсутствии скользящей прокладки между ним и стеной
Усадочные деформации клад-
5ки (вычинки), соединенной с существующей кладкой
