75. Чем обеспечивается пространственная жесткость каркаса в продольном направлении?
Вертикальными и горизонтальными связями между стропильными балками или фермами и вертикальными связями между колоннами
Рис. 3.1. Схемы связей: а – продольные вертикальные связи; б – горизонтальные распорки; в – горизонтальные диафрагмы; 1 – фермы из уголковой стали; 2 – стальные распорки; 3 – крестовые связи из уголковой стали; 4 – стальные тяжи; 5 – связевые фермы в плоскости покрытия
76. Чем обеспечивается пространственная жесткость каркаса в поперечном направлении?
77. Как различают мостовые крана по интенсивности эксплуатации?
78. Как различают мостовые крана по грузоподъемности?
79. Перечислите вертикальные нагрузки, которые передает кран в рабочем положении на каркас здания.

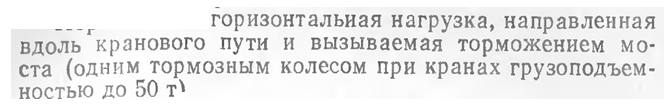

80. Перечислите горизонтальные нагрузки, которые передает кран в рабочем положении на каркас здания.
81. Как определяется привязка колонн крайнего ряда к разбивочным осям?
При компоновке поперечной рамы необходимо обратить внимание на выполнение следующих требований:
- в зданиях без мостовых кранов, а также в зданиях с мостовыми кранами грузоподъемностью до 30 т при шаге колонн 6м и высоте от пола до низа несущих конструкций покрытия менее 16,2 и наружные грани колонн совмещаются с продольной разбивочной осью (нулевая привязка);
- в зданиях с мостовыми кранами грузоподъемностью до 50 т включительно при шаге колонн 6м и высоте от пола до низа несущих конструкций покрытия 16,2 и 18 м, а также при шаге колонн 12 м и высоте 8,4 - 18 м наружные грани колонн смещаются в наружную сторону от продольных разбивочных осей на 250 мм;
82. При каких условиях устраивают температурный шов?
83. Как осуществляется привязка в месте устройства температурного шва?

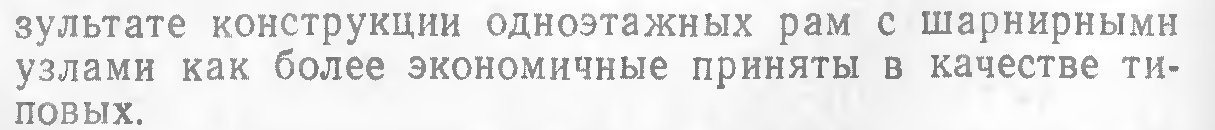

84. Какое сопряжение ригеля с колонной принимается более выгодным и почему?
Поэтому наиболее выгодное шарнирное соединение.
85. Как конструктивно осуществляется шарнирное сопряжение колонны с ригелем?
86. Как конструктивно осуществляется жесткое сопряжение колонны с фундаментом?
Определяющим критерием жесткого или шарнироного соединения колонны с фундаменом является глубина заделки колонны в стакан фундамента, если маленькая - то шарнирное, если большая - то жесткое.
87. Какая форма подкрановой балки более выгодна и почему?
88. Как определяется расчетная нагрузка от снега?
С н е г о в а я н а г р у з к а. Нормативная снеговая нагрузка на 1 м2 площади горизонтальной проекции покрытия должна определяться по формуле:
(4.9)
где – вес снегового покрова на 1 м2 горизонтальной поверхности земли
– коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие
Расчетная снеговая нагрузка на ригель рамы определяется по формуле:
(4.10)
где – нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемое в зависимости от района строительства.
– коэффициент надежности по нагрузке, для снега принимаемый в зависимости от отношения нормативной нагрузки от веса покрытия к нормативному значению веса снегового покрытия
Нормативный документ: ТКП EN 1991-1-3-2009 (02250) Еврокод 1. Воздействия на конструкции. Часть 1-3. Общие воздействия. Снеговые нагрузки
