6. Расчет тракта промежуточной частоты
6.1. Общие рекомендации
Исходными данными для расчета УПЧ являются:
- выбранная в соответствии с рекомендациями п.1.7.5 структура УПЧ (число каскадов, тип активных приборов, резонансный или резистивный характер нагрузки каждого каскада),
- требуемые значения коэффициентов усиления отдельных каскадов УПЧ K0 УПЧ i ;
- параметры активных приборов;
- входная проводимость детектора (gВХ Д=·10-4), являющаяся проводимостью нагрузки последнего каскада УПЧ;
- выходная проводимость ФСИ (gВЫХ ФСИ=5·10-4), являющаяся проводимостью эквивалентного генератора для первого каскада УПЧ.
На рис.6.1 - 6.2 приведены принципиальные схемы некоторых каскадов УПЧ.
Рис. 6.1
Схемы рис.6.1 и 6.2 представляют собой классические схемы усилительных каскадов с резонансной и резистивной нагрузкой, соответственно. В схеме резонансного каскада используется полное включение контура в коллекторную цепь транзистора. Связь со следующим каскадом - трансформаторная.

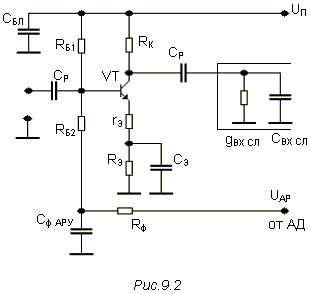

Рис. 6.2
9.2. Расчет резонансного каскада упч
Аналогично расчету ПрЧ выберем и рассчитаем полосу пропускания ΔFКЭ и добротность эквивалентного контура QКЭ, емкость конденсатора C1, емкость контура CК = C1 + CМ + CВЫХ и индуктивность контура LК. В целях унификации конденсатор контура C1 выберем таким же, что и в ПрЧ. Зададим значение конструктивной добротности контура QК и вычисляем его проводимость gК.
Ск=900+4+30=934 пФ
Qкэ = fпч/∆Fкэ = 465*103 / 10*103 = 46,5
ΔFКЭ=2*5*10 3 = 10 кОм
LК = 1/(2π·465·103)2·934·10-12=0,125 мГн
gК = 1/2π·465·103·0,125·10-3 *150 = 18,19 мкСм
gКЭ = 1/2π·465·103·0,125·10-3·46,5 = 58,68 мкСм
Определим значение коэффициента включения входа следующего каскада в колебательный контур, при котором происходит требуемое снижение добротности:
.
Для обеспечения требуемой полосы пропускания в колебательный контур в этом случае включим шунтирующий резистор с сопротивлением
RШ = 1 / (gК Э - gК - gВЫХ - p21 СЛ * gВХ СЛ).
RШ = 1 / ((58,68 – 18,19 - 8,2) - 0,3452·0,7)=1,476*1020
В виду слишком большой величины шунтирующего сопротивления, можно сделать вывод, что требуемая полоса пропускания достигается и без шунтирующего сопротивления.
Для схем рис.6.1 рассчитаем индуктивность катушки связи
LСВ = LК * p21 СЛ / k2,
LСВ =0,125*103·0,3452/0,85 = 21,34 мкГн
где значение k такое же, как в ПрЧ.
Уточним значение эквивалентной проводимости контура
gК Э = gК + gВЫХ + p21 СЛ * gВХ СЛ
gК Э =(18,19+8,2)+0,3452·0,7 = 58,38 мкСм
и рассчитаем коэффициент усиления каскада
K0 УПЧ = y21 * p1 СЛ / gК Э.
K0 УПЧ =0,03·0,345 / 58,38·10-6=177,43
Так как рассчитанное значение коэффициента усиления существенно больше необходимого, его следует уменьшить. Наилучшим способом уменьшения усиления каскада на транзисторе является использование ООС путем включения в цепь эмиттера резистора rЭ.
Определим требуемую глубину ООС
F = K0 УПЧ / K0 УПЧ 3 ТРЕБ =177,43 / 80 = 2,218
и рассчитаем сопротивление резистора
rЭ = (F-1) / y21 0 =(2,218-1)/0,03=90 Ом.
Уточним значения параметров транзистора:
y21 = y21 0 / F=0,03/2,218 = 0,014,
gВХ = g11 = g11 0 / F = 0,9·10-3/2,218 = 0,406 мСм,
gВЫХ = g22 = g22 0 / F = 8,2·10-6/2,218 = 3,697 мкСм,
CВХ = C11 = C11 0 / F = 40·10-12/2,218 = 18,04 пФ,
CВЫХ = C22 = C22 0 / F=10·10-12/2,218 = 4,509 пФ,
где индекс “0” имеют параметры при отсутствии ООС (rЭ = 0).
Затем повторим расчет каскада.
K0 УПЧ 3 = y21 0 * p1 СЛ / gК Э==0,014·0,345/58,38·10-6=80
После того как усиление каскада получится близким к требуемому, проведём расчет элементов, определяющих режим транзистора по постоянному току, разделительных и блокировочных конденсаторов.
UКЭ =5В
RЭ=2,4 кОм
UЭ = I0 * RЭ =1·2.4=2,4 В
UК = UЭ + UКЭ=2.4+5=7,4 В
Т.к. UК < UП, то в цепь питания правее CБЛ включаем дополнительный резистор с сопротивлением
RДОП = (UП - UК) / I0=(9-7.4)/10-3=1,6 кОм
Задаем значение тока делителя RБ1, RБ2: IД ~ 0.1 I0.
IД = 0.1 мкА
Рассчитаем напряжение между базой и корпусом
UБ = UБЭ + UЭ = 0.6 +2,4=3 В
и значения сопротивлений
RБ1 = (UК - UБ) / IД =(7.4-3)/0.1=44 кОм
RБ2 = UБ / IД=3/0.1=30 кОм
Подберем по таблице номинальных значений ближайшие к рассчитанным.
RБ2 = 30 кОм |
RБ1 = 43 кОм |
Уточним значение входной проводимости каскада gВХ УПЧ 3 с учетом сопротивлений резисторов в цепи базы транзистора.
gВХ УПЧ = gВХ 0 + 1 / RБ1 + 1 / RБ2
gВХ УПЧ = 0.406 + 1 / 43 + 1 / 30=0.79 мСм
Во избежание излишней отрицательной обратной связи по переменному току выберем значение емкости CЭ, параллельной RЭ, из условия:
CЭ≥10 y21 0/ ωМИН,
CЭ≥10·0.014 / 2·π·0,504·106 = 42,68 нФ
где ωМИН - значение минимальной частоты сигнала, на которую рассчитан УРЧ приемника.
Емкость разделительного конденсатора выбираем из условия:
CР≥10 gВХ УПЧ 3 / ωМИН .
CР≥10·0,79·10-3 / 2·π·0,504·106 = 4,083 нФ.
Подберем по таблице номинальных значений емкости, ближайшие к рассчитанным.
CЭ =43 нФ CР =3,9нФ
Емкость блокировочного конденсатора в цепи питания выбираем равной 1 мкФ
Определим максимальное значение модуля отрицательной проводимости, вносимой во входную цепь каскада в результате действия внутренней ОС, обусловленной наличием проходной емкости (CПРОХ = C12) активного прибора :
| gВН | МАКС = 0.5 * y21 0 * ωПЧ * CПРОХ / gКЭ .
| gВН | МАКС = 0.5 * 0,014* 2π·465·103 * 5·10-12 / 58,38·10-6=1,684 мСм
Оценим минимальное значение проводимости эквивалентного генератора (выходной проводимости предшествующего каскада), при котором коэффициент устойчивости рассчитываемого резонансного каскада будет достаточным (kУ > 0.9):
gГ МИН > 10 * | gВН | МАКС - gВХ УПЧ 3.
gГ МИН > 10 * 1,684 - 0,79 = - 0,773 См.
Значение оказалось отрицательным. Значит при любой проводимости генератора внутренняя ОС не оказывает влияния на работу каскада. При этом ограничений на выбор проводимости нет.
