4.3.3. Характеристики работ сетевого графика
Основными характеристиками работ сетевого графика являются моменты их начала и окончания, а также резервы времени. Эти характеристики вычисляются на основе формул (4.3)-(4.8) и записываются в табл. 4.4. Проще всего это сделать в Excel. В строки 1 и 2 записываются заголовки таблицы. В блок ячеек A3 : B15 – шифры и продолжительности работ.
Следующие данные заполняются на основе сетевого графика (рис. 4.4). В ячейки C3 : C15 – записываются ранние сроки свершения начальных событий соответствующих работ, в ячейки F3 : F15 – поздние сроки свершения конечных событий соответствующих работ. В ячейки D3, E3, G3 помещаются формулы из табл. 4.3.
Т а б л и ц а 4.3
D3 |
E3 |
G3 |
= F3-B3 |
= C3 + B3 |
= F3 – C3 – B3 |
Эти формулы протягиваются на блоки ячеек D4 : E15 и G4 : G15. Свободные резервы времени в ячейках H3 : H15 проще всего вычислить по формуле (4.8).
Т а б л и ц а 4.4
Временные характеристики работ
|
A |
B |
C |
D |
E |
F |
G |
H | |
1 |
Шифр работы |
Продолжи-тельность |
Срок начала работы |
Срок окончания работы |
Резерв времени работы | ||||
2 |
|
работы |
ранний |
поздний |
ранний |
поздний |
полный |
свободный | |
3 |
(0,1) |
3 |
0 |
0 |
3 |
3 |
0 |
0 | |
4 |
(0,2) |
1 |
0 |
3 |
1 |
4 |
3 |
0 | |
5 |
(1,3) |
2 |
3 |
4 |
5 |
6 |
1 |
0 | |
6 |
(1,4) |
4 |
3 |
3 |
7 |
7 |
0 |
0 | |
7 |
(2,4) |
3 |
1 |
4 |
4 |
7 |
3 |
3 | |
8 |
(2,5) |
2 |
1 |
6 |
3 |
8 |
5 |
5 | |
9 |
(3,4) |
1 |
5 |
6 |
6 |
7 |
1 |
1 | |
10 |
(3,6) |
1 |
5 |
10 |
6 |
11 |
5 |
4 | |
11 |
(4,5) |
1 |
7 |
7 |
8 |
8 |
0 |
0 | |
12 |
(4,6) |
3 |
7 |
8 |
10 |
11 |
1 |
0 | |
13 |
(5,6) |
1 |
8 |
10 |
9 |
11 |
2 |
1 | |
14 |
(5,7) |
5 |
8 |
8 |
13 |
13 |
0 |
0 | |
15 |
(6,7) |
2 |
10 |
11 |
12 |
13 |
1 |
1 |

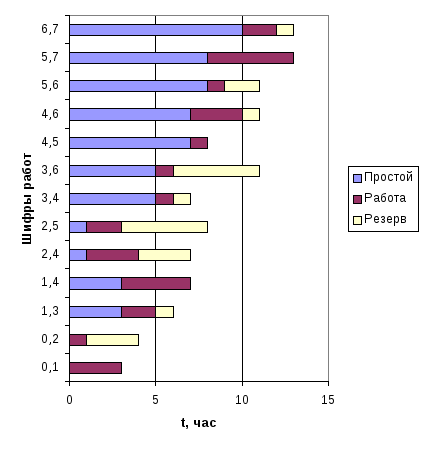

На основе табл. 4.4 строится линейная карта сети (рис. 4.5).
Рис. 4.5.Линейная карта сети
Для каждой работы, откладываемой по оси ординат, изображены три отрезка, которые соответствуют времени до раннего начала работы, ее продолжительности и полному резерву времени.
Карта сети может быть построена в среде Microsoft Excel. С этой целью
следует выделить данные из столбцов C B G в указанной здесь последовательности (эти столбцы целесообразно переписать);
произвести обращение к мастеру диаграмм;
выбрать линейчатую диаграмму с накоплением;
в пункте меню «Ряд» в графе «Подписи оси X:» заносится диапазон ячеек с данными столбца A;
указать заголовки осей координат и заполнить легенду, как показано на рис. 4.5.
