А) б)
Рис. IX. 14
Неподвижное колесо 3называетсяопорным, входная шестерня1–центральным(илисолнечным) колесом, колесо2с подвижной осью –сателлит– имеет внешнее и внутреннее зацепление соответственно с центральным колесом1и неподвижным колесом3, выходной вал вместе с корпусом подшипников промежуточного вала2называетсяводилом. Обкатываясь по центральному колесу1, промежуточное колесо2увлекает за собой водило.
Главной проблемой при проектировании планетарных передач является общее передаточное отношение uобщ:
.
В связи с числом зубьев этой планетарной передачи:
,
передаточное отношение u1,Н рассчитывается с использованием теоремы Виллиса. Принцип метода Виллиса заключается в мысленном вращении всего механизма со скоростью водилы в обратном направлении (метод обращенного движения), при этом водило останавливается, а неподвижное колесо 3 начинает вращаться:
и
Планетарная передача превращается в механизм обыкновенного ряда:
,
где k=1, тогда:
.
Сателлит 2не влияет на общее передаточное отношение, т.е. является паразитным колесом, тогда в процессе проектирования мы можем назначить произвольное число зубьевz2.
Используя свойство угловой скоростиωкак вектора, направленного по нормали к плоскости вращения, передаточное отношениеu1,3можно расписать как:
.
Тогда с учетом того, что колесо 3передачи является неподвижным, т.е.:
,
получим:
.
Как правило, u1,Нзадано или находится в процессе проектирования, тогда:
.
Для дальнейшего проектирования необходимо учесть условие зацепления:
и технологическое требование исходя из условий нарезания зубьев:
.
Червячные передачи.
Червячные передачи (Рис.IX. 15) по сравнению с другими видами передач отличаются плавностью хода, бесшумностью работы, компактностью и большим передаточным отношением, в связи с чем имеют большое применение в промышленности.
Рис. IX. 15
Однако главной особенностью и недостатком передачи является наличие большого усилия трения между зубьями червяка и зубьями червяного колеса, что приводит к необходимости обильной смазки. Особым преимуществом червячных передач является эффект самоторможения, который заключается в том, что вращение возможно только от червяка к червячному колесу, обратного хода – нет.
Червячные редукторы относятся к классу гиперболических передач, в основу которого заложено пересечение гиперболоидов (Рис. IX. 16).
А) б)
Рис. IX. 16
В зоне контакта А1А2стиль зацепления дает гипоидную передачу, в зонеВ1В2– дает винтовую передачу (или червячную), где зубья колеса и червяка нарезаются по винтовой линии (спирали).

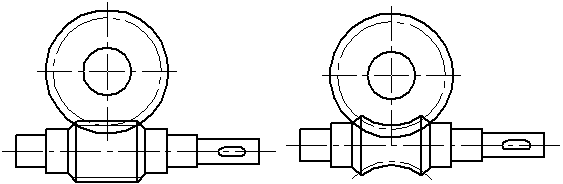

По конфигурации червяка червячные передачи делят на цилиндрические (Рис. IX. 17, а) и гипоидные (Рис.IX. 17, б).
А) б)
Рис. IX. 17
Силовое взаимодействие червяка и колеса в зоне контакта у гипоидных передач больше, однако гипоидные передачи дороже в изготовлении.
Профиль зуба червячных передач может быть трапециидальным. Недостатком таких передач является большие потери трения, поэтому чаще используют эвольвентный профиль зуба.
Геометрия червячного зацепления связана с тем, что при зацеплении зубья червяка и червячного колеса вынуждены преодолевать силу трения (скольжения).
Рис. IX. 18
При вращении червяка возникают осевая υоси тангенциальнаяυt скорости, векторная сумма которых дает скорость скольженияυск(Рис.IX. 18), направленную по касательной к спирали нарезки червяка. При подъеме нарезки червяка под угломγ:
.
Скорость скольжения функционально связана с коэффициентом трения червячной передачи. Чем больше скорость скольжения (трения), тем больше угол трения ρ(коэффициент трения):
,
тогда расчетный КПД передачи определяется углом трения φ:
.
Реальные потери на трение в червячной паре рассчитываются через реальный КПД:
,
где u– передаточное отношение между червяком и червячным колесом, определяемое числомzч.спиралей (заходов), нарезанных на червяке, и числомzч.к.зубьев червячного колеса:
.
В связи с большими потерями на трение, КПД червячной передачи (η=0,7) значительно ниже КПД зубчатой передачи (η≈0,95). Энергия, затрачиваемая на преодоление трения, необратимо переходит в тепловую. Поэтому червячные передачи требуют обильной смазки, уменьшающей трение и отводящей значительное количество тепла. Количество смазки определяется долейGтепловой энергии:
и рассчитывается по формуле:
,
где Gм– расход масла теплоемкостьюСммасла, понижающего температуру на∆t.

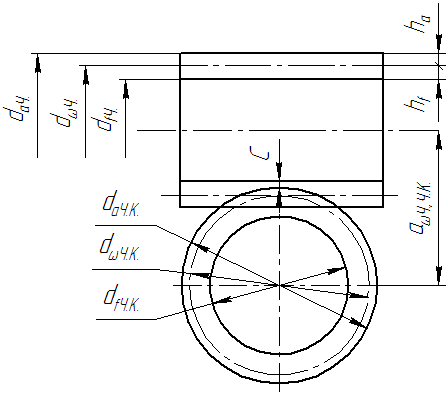

Общие геометрические зубчатой пары червячной передачи не отличаются от зубчатого зацепления. Общими габаритными параметрами являются диаметр dωЧокружности нарезки червяка (или делительной окружности), диаметрdаЧокружности выступов и диаметрdfЧокружности впадин (Рис.IX. 19).
Рис. IX. 19
Наряду с этим и для червячного колеса, и для червяка общим геометрическим параметром является модуль зацепленияm. Однако на практике диаметрdωЧокружности нарезки червяка определяется коэффициентомqдиаметра червяка, выбираемого в зависимости от нагруженности пары и передаваемой редуктором мощности:
.
Коэффициент диаметра червяка – экспериментальная величина, определяющаяся по практическим рекомендациям, безразмерна.
Тогда:
,
.
Зазор у червячной пары берется несколько меньше, чем в зубчатой передаче.
Основной габаритной величиной для ступени передачи является межосное расстояние аωЧ,Ч.К., выносимое в марку червячного редуктора и являющееся основной расчетной величиной при расчете пары на прочность:
.
Расчет червячной передачи на прочность учитывает комплекс сил, действующих в червячной паре. Спираль червяка толкает червячного колеса с осевой силой Qос, вращение червяка приводит к появлению тангенциальной (крутящей)Qt силы, радиальным усилием, действующим от червяка на червячное колесо, является радиальнаяQR сила (Рис.IX. 20).
Рис. IX. 20
Эти усилия организуют нагрузку червячного колеса: осевое усилие червяка обеспечивает крутящее Ftна червячном колесе,Qtсоздает осевое усилиеFосдля червячного колеса,QR приводит к появлению радиального усилияFR. Все усилия передачи определяются из соотношения, входящего в крутящий момент. В зоне контакта спирали червяка и зуба колеса опасным является контактное напряжение, поэтому основой расчета червячной передачи на прочность является расчет межосного расстоянияаωЧ,Ч.К.по эмпирической формуле:
,
где Е– модуль упругости материала с учетом того, что материалы червяка и червячного колеса одинаковы (в противном случае, в качестве модуля упругостиЕберется среднее арифметическое модулей упругости червяка и червячного колеса);
Мкр– крутящий момент на червячном колесе;
zЧ.– число витков на червяке;
zЧ.К. – число зубьев на червячном колесе;
Кр– коэффициент режима, зависящий от частоты остановок и включений, а также реверсирования (обратного хода) вращения червяка;
Контактное напряжение [σк] не рассчитывается , а выводится по полуэмпирической формуле:
,
где 2НВ– число единиц твердости поверхности червяка, определенное методом Бринелля.
Таким образом, расчет червячной пары основывается на выборе элементарного габаритного параметра qчервяка с последующим расчетом межосевого расстояния аωЧ,Ч.К.червяка и червячного колеса.
Рис. IX. 21
Конструкция червячного зацепления обычно компонуется таким образом, что червячное колесо – составное. В связи с большим трением в зоне контакта для червяка выбирается материал более прочный, чем для червячного колеса. Для колеса выбираются материалы с достаточной прочностью, но с меньшим коэффициентом трения. Ради понижения трения могут применяться цветные металлы и сплавы, что очень дорого, поэтому червячное колесо составное, где основной контур – ступица – выполняется из стали с последующей заливкой бронзой (Рис. IX. 21).
