ЗАДАНИЕ N 20 отправить сообщение разработчикам

Тема: Неразъемные соединения

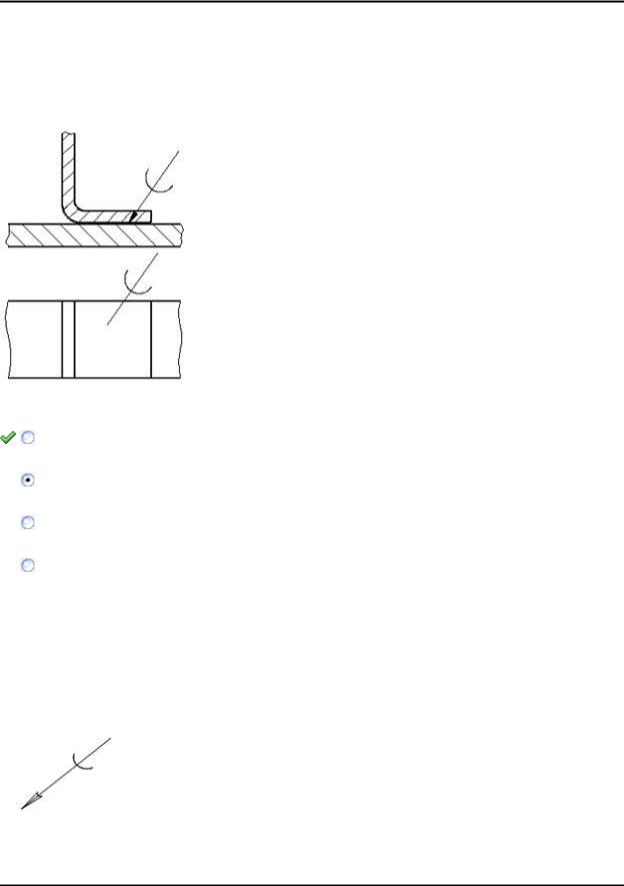

На рисунке изображено _______ соединение.

паяное

сварное

сшивное

клеевое

Решение:

Согласно ГОСТ 2.313-82 «Условные изображения и обозначения неразъемных соединений», для обозначения паяного соединения следует применять условный знак, который наносят на линии-выноске сплошной основной линией.

ЗАДАНИЕ N 21 отправить сообщение разработчикам

Тема: Основные требования к оформлению рабочих чертежей деталей

Главный вид детали на рабочем чертеже должен быть выбран с учетом …

более полного представления о форме, размерах и технологии изготовления детали

более полного представления о форме и удобства чтения чертежа

удобства простановки размеров всех форм детали

последовательности технологии изготовления

ЗАДАНИЕ N 22 отправить сообщение разработчикам

Тема: Сборочные чертежи. Понятие чертежа общего вида

Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее изготовления и контроля, называется чертежом …

сборочным

общего вида

габаритным

монтажным

ЗАДАНИЕ N 23 отправить сообщение разработчикам

Тема: Спецификация. Чтение и деталирование сборочных чертежей

Спецификация – это документ, определяющий …

состав сборочной единицы, комплекса и комплекта

состав покупных изделий

состав стандартных изделий сборочной единицы

условия эксплуатации изделия

ЗАДАНИЕ N 24 отправить сообщение разработчикам

Тема: Эскиз деталей

Эскизом называется чертеж, выполненный …

от руки и без точного соблюдения масштаба

от руки с соблюдением масштаба

при помощи чертежных инструментов с соблюдением масштаба

при помощи чертежных инструментов без соблюдения масштаба

ЗАДАНИЕ N 25 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 1

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

При выполнении чертежа детали используются различные типы линий. Цифрами 1 и 2 обозначены _____ и _____ линии.

сплошная толстая основная

сплошная тонкая

штрихпунктирная тонкая

сплошная волнистая

ЗАДАНИЕ N 26 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 2

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Чертеж детали содержит несколько изображений. Установите соответствие между изображениями и их названиями.

Сечение – 4 Местный разрез – 3 Местный вид – 1

ЗАДАНИЕ N 27 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 3

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Геометрические фигуры, состоящие из соосных поверхностей вращения, пересекаются плоскостью по дугам эллипса и окружности на рисунках …

ЗАДАНИЕ N 28 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 1

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

Согласно ГОСТ 2.301-68 «Форматы»,размерами стандартных форматов А4 и А3 являются …

210х297

297х420

420х594

594х841

ЗАДАНИЕ N 29 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 2

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

На чертеже детали цифрами 1 и 6 обозначены ______ и ______.

вид сверху

вид снизу

профильный разрез

вид слева

ЗАДАНИЕ N 30 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 3

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

Невидимыми на фронтальной проекции пирамиды будут точки _____ и _____.

L

N

M

K

ЗАДАНИЕ N 31 отправить сообщение разработчикам

Кейс-задания: Кейс 3 подзадача 1

Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.

Графы основной надписи по ГОСТ 2.104-68, обозначенные цифрами 1 и 2, содержат …

обозначение номера чертежа

наименование чертежа

обозначение материала детали

наименование предприятия, выпускающего чертежи

Решение:

Содержание граф основной надписи следующее: 1 – обозначение номера чертежа; 2 – наименование чертежа;

3 – обозначение материала детали (заполняется только на чертежах деталей); 4 – масштаб; 5 – наименование предприятия, выпускающего чертеж.

ЗАДАНИЕ N 32 отправить сообщение разработчикам

Кейс-задания: Кейс 3 подзадача 2

Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.

Вид и разрез правильно соединены на чертеже …
