На чертеже детали цифрами 1 и 6 обозначены ______ и ______.
вид сверху
вид снизу
профильный разрез
вид слева
ЗАДАНИЕ N 30 отправить сообщение разработчикам
Кейс-задания: Кейс 2 подзадача 3
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.
Невидимыми на фронтальной проекции пирамиды будут точки _____ и _____.
L
N
M
K
ЗАДАНИЕ N 31 отправить сообщение разработчикам
Кейс-задания: Кейс 3 подзадача 1
Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.
Наименование чертежа и обозначение номера чертежа в основной надписи по ГОСТ 2.104-68 располагаются в графах, обозначенных цифрами _____ и _____
соответственно.
2
1
3
5
ЗАДАНИЕ N 32 отправить сообщение разработчикам
Кейс-задания: Кейс 3 подзадача 2
Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.
Для облегчения чтения чертежа плоские поверхности выделяют диагоналями, выполняемыми ________ линиями.
сплошными тонкими
штрихпунктирными
сплошными толстыми основными
штриховыми
ЗАДАНИЕ N 33 отправить сообщение разработчикам
Кейс-задания: Кейс 3 подзадача 3
Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.

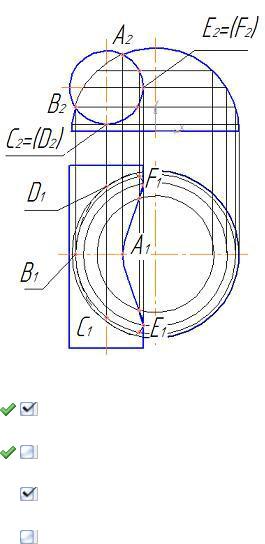

Невидимыми точками на горизонтальной проекции линии пересечения будут …
B
D
F
А
Решение:
Видимость линии пересечения заданных фигур на горизонтальной плоскости проекций определится линией видимости на П1. Отсюда точки А, Е, F будут
видимыми на П1, а точки В, С, D будут невидимыми.
Преподаватель: Загиров Р.Я.
Специальность: 151000.62 - Технологические машины и оборудование
Группа: БОД
Дисциплина: Инженерная графика
Идентификатор студента: Киряков А.В.
Логин: 03ps1757940
Начало тестирования: 2013-05-25 22:30:28 Завершение тестирования: 2013-05-25 23:05:17 Продолжительность тестирования: 34 мин. Заданий в тесте: 33 Кол-во правильно выполненных заданий: 27
Процент правильно выполненных заданий: 81 %
ЗАДАНИЕ N 1 отправить сообщение разработчикам
Тема: Метод проекций, виды проецирования. Прямоугольный чертеж точки на две и три плоскости проекций
При центральном проецировании каждая точка пространства имеет ___
центральную(-ые) проекцию(-ии).
только одну
две
две или три
три
ЗАДАНИЕ N 2 отправить сообщение разработчикам
Тема: Чертеж прямой линии, чертеж плоскости
Прямые a и b, задающие плоскость на чертеже, являются прямыми …
фронтальными уровня горизонтальными уровня фронтально-проецирующими горизонтально-проецирующими
ЗАДАНИЕ N 3 отправить сообщение разработчикам
Тема: Чертеж многогранника. Чертеж поверхности вращения
На рисунке показан двухкартинный комплексный чертеж прямого кругового конуса. Отрезок SВ является ____ конуса.
образующей
осью вращения
направляющей
основанием
ЗАДАНИЕ N 4 отправить сообщение разработчикам
Тема: Принадлежность точки и линии плоскости и поверхности
Плоскости
принадлежит точка …
F
E
D
M
Решение:
Точка принадлежит плоскости, если она принадлежит прямой, принадлежащей этой плоскости. На чертеже точка F принадлежит заданной плоскости, так как она лежит на вспомогательной прямой, принадлежащей заданной плоскости, идущей из точки С.
ЗАДАНИЕ N 5 отправить сообщение разработчикам
Тема: Пересечение прямой с плоскостью. Пересечение плоскостей
Прямая общего положения и проецирующая плоскость пересекаются на
рисунке …
ЗАДАНИЕ N 6 отправить сообщение разработчикам
Тема: Пересечение поверхностей в случае, если одна поверхность проецирующая. Способ вспомогательных секущих плоскостей
Заданные на чертеже сфера и призма пересекаются по …
двум окружностям окружности и эллипсу
