Решение:
Для облегчения чтения чертежа плоские поверхности выделяют диагоналями, выполняемыми сплошными тонкими линиями.
ЗАДАНИЕ N 33 отправить сообщение разработчикам
Кейс-задания: Кейс 3 подзадача 3
Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.
Невидимыми точками на горизонтальной проекции линии пересечения будут …
B
D
F
А
Решение:
Видимость линии пересечения заданных фигур на горизонтальной плоскости проекций определится линией видимости на П1. Отсюда точки А, Е, F будут видимыми на П1, а точки В, С, D будут невидимыми.
Преподаватель: Загиров Р.Я.
Специальность: 151000.62 - Технологические машины и оборудование
Группа: БОД
Дисциплина: Инженерная графика
Идентификатор студента: Шустров М.В.
Логин: 03ps1757932
Начало тестирования: 2013-05-26 21:07:21 Завершение тестирования: 2013-05-26 21:49:12 Продолжительность тестирования: 41 мин. Заданий в тесте: 33 Кол-во правильно выполненных заданий: 24
Процент правильно выполненных заданий: 72 %
ЗАДАНИЕ N 1 отправить сообщение разработчикам
Тема: Метод проекций, виды проецирования. Прямоугольный чертеж точки на две и три плоскости проекций
Однозначно судить о положении точки в пространстве можно по _______
проекции(-ям) точки.
двум или более
одной центральной
одной параллельной
одной ортогональной
ЗАДАНИЕ N 2 отправить сообщение разработчикам
Тема: Чертеж прямой линии, чертеж плоскости
Изображенная на чертеже плоскость ( ABC) расположена …
П1
// П1
П2
// П2
Решение:
На горизонтальной плоскости проекций проекция
плоскости (ABC) вырождается в прямую линию, следовательно, П1.
Королев, Ю. И. Начертательная геометрия : учеб. для вузов / Ю. И. Королев. –
СПб. : Питер, 2006. – 252 С.
ЗАДАНИЕ N 3 отправить сообщение разработчикам
Тема: Чертеж многогранника. Чертеж поверхности вращения

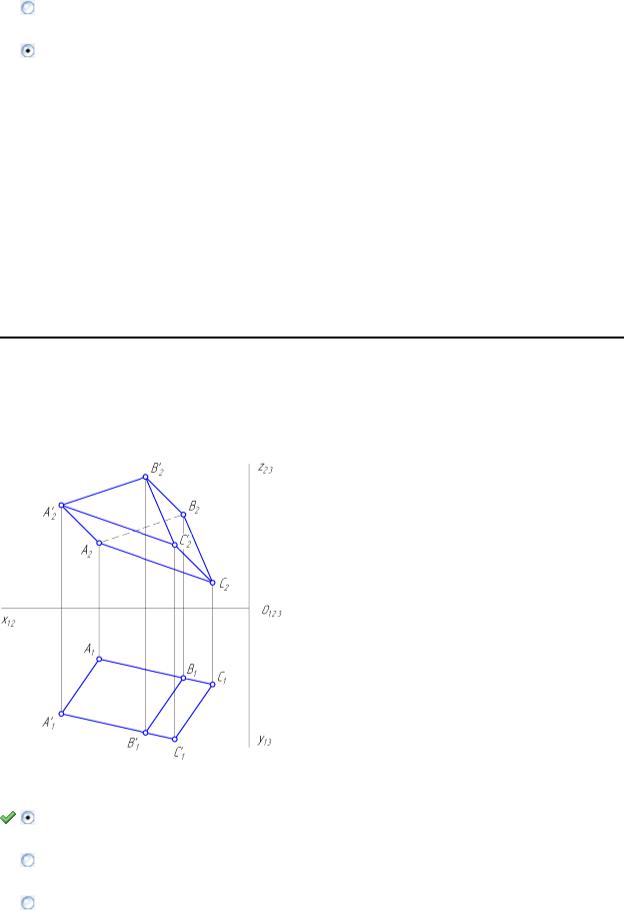

На рисунке показан двухкартинный комплексный чертеж …
наклонной трехгранной призмы прямой трехгранной призмы трехгранной пирамиды
четырехгранной пирамиды
ЗАДАНИЕ N 4 отправить сообщение разработчикам
Тема: Принадлежность точки и линии плоскости и поверхности
Плоскости (a || b)
принадлежит прямая …
АВ
АС
АD
CD
Решение:
Прямая принадлежит плоскости, если все ее точки принадлежат этой плоскости. Поскольку прямая однозначно задается двумя точками, то можно сказанное сформулировать так: прямая принадлежит плоскости, если две ее точки принадлежат плоскости.
На чертеже плоскость задана двумя параллельными прямыми а и b.
Точка А принадлежит одной из этих прямых – а , а точка В принадлежит второй
прямой – b. Следовательно, прямая АВ принадлежит плоскости, заданной двумя параллельными прямыми.
ЗАДАНИЕ N 5 отправить сообщение разработчикам
Тема: Пересечение прямой с плоскостью. Пересечение плоскостей
Плоскость общего положения и прямая общего положения пересекаются на чертеже …
Решение:
На чертеже представлены плоскость общего положения, заданная треугольником АВС, и прямая общего положения l, которые между собой пересекаются в точке K.
ЗАДАНИЕ N 6 отправить сообщение разработчикам
Тема: Пересечение поверхностей в случае, если одна поверхность проецирующая. Способ вспомогательных секущих плоскостей
Заданные на чертеже конус и призма пересекаются по …
окружности и эллипсу
треугольнику и эллипсу
треугольнику и окружности
двум эллипсам
Решение:
Верхняя грань призмы пересекает конус по окружности, а наклонная (плоскость которой является фронтально-проецирующей и пересекает все образующие
конуса) – по эллипсу.
ЗАДАНИЕ N 7 отправить сообщение разработчикам
Тема: Основные понятия аксонометрии
Дан установочный ортогональный чертеж точки А. Построен аксонометрический чертеж точки А. Вторичная фронтальная проекция обозначена на нем символом …
A'2
А'1
А'
А2
ЗАДАНИЕ N 8 отправить сообщение разработчикам
Тема: Стандартные аксонометрические проекции
Классификация видов аксонометрии на изометрии, диметрии и триметрии осуществляется на основании информации о …
соотношении показателей искажения по трем координатным осям
