Задачу на пересечение конуса и цилиндра можно решить …

способом вспомогательных секущих плоскостей

используя условие принадлежности точек линии пересечения поверхности конуса

способом прямоугольного треугольника

используя условие принадлежности точек линии пересечения поверхности цилиндра

Решение:

На чертеже заданы пересекающиеся конус и горизонтально проецирующий цилиндр. Поскольку вся поверхность цилиндра проецируется на горизонтальную плоскость проекций в окружность, то есть является вырожденной проекцией, то горизонтальная проекция линии пересечения заданных фигур на чертеже уже есть. Она принадлежит вырожденной проекции цилиндра. Фронтальную проекцию линии пересечения найдем из условия принадлежности точек линии пересечения заданных фигур поверхности конуса, проводя на поверхности конуса окружности, параллельные основанию конуса.

Эту задачу можно решить и способом вспомогательных секущих плоскостей. Для этого рассекаем обе поверхности горизонтальными плоскостями уровня Г и F. Каждая плоскость пересекает цилиндр и конус по окружностям. Точки искомой линии пересечения найдутся на пересечении построенных окружностей.

Преподаватель: Загиров Р.Я.

Специальность: 151000.62 - Технологические машины и оборудование

Группа: БОД

Дисциплина: Инженерная графика

Идентификатор студента: Киряков А.В.

Логин: 03ps1757920

Начало тестирования: 2013-05-25 19:22:07 Завершение тестирования: 2013-05-25 19:58:03 Продолжительность тестирования: 35 мин. Заданий в тесте: 33 Кол-во правильно выполненных заданий: 27

Процент правильно выполненных заданий: 81 %

ЗАДАНИЕ N 1 отправить сообщение разработчикам

Тема: Метод проекций, виды проецирования. Прямоугольный чертеж точки на две и три плоскости проекций

Однозначно судить о положении точки в пространстве можно по _______

проекции(-ям) точки.

двум или более

одной центральной

одной параллельной

одной ортогональной

ЗАДАНИЕ N 2 отправить сообщение разработчикам

Тема: Чертеж прямой линии, чертеж плоскости

Изображенная на чертеже плоскость (m || n) расположена …

П2

// П1

П1

// П2

ЗАДАНИЕ N 3 отправить сообщение разработчикам

Тема: Чертеж многогранника. Чертеж поверхности вращения

На рисунке показан двухкартинный комплексный чертеж …

прямой трехгранной призмы наклонной трехгранной призмы трехгранной пирамиды четырехгранной пирамиды

ЗАДАНИЕ N 4 отправить сообщение разработчикам

Тема: Принадлежность точки и линии плоскости и поверхности

Плоскости

принадлежит точка …

F

E

D

M

ЗАДАНИЕ N 5 отправить сообщение разработчикам

Тема: Пересечение прямой с плоскостью. Пересечение плоскостей

Задача «найти точку пересечения прямой с плоскостью» решена на рисунке …

Решение:

На чертеже представлены плоскость общего положения, заданная двумя пересекающимися прямыми, и горизонтально-проецирующая прямая, которые между собой пересекаются в точке K.

ЗАДАНИЕ N 6 отправить сообщение разработчикам

Тема: Пересечение поверхностей в случае, если одна поверхность проецирующая. Способ вспомогательных секущих плоскостей

Заданные на чертеже конус и призма пересекаются по …

окружности и эллипсу

треугольнику и эллипсу

треугольнику и окружности

двум эллипсам

ЗАДАНИЕ N 7 отправить сообщение разработчикам

Тема: Основные понятия аксонометрии

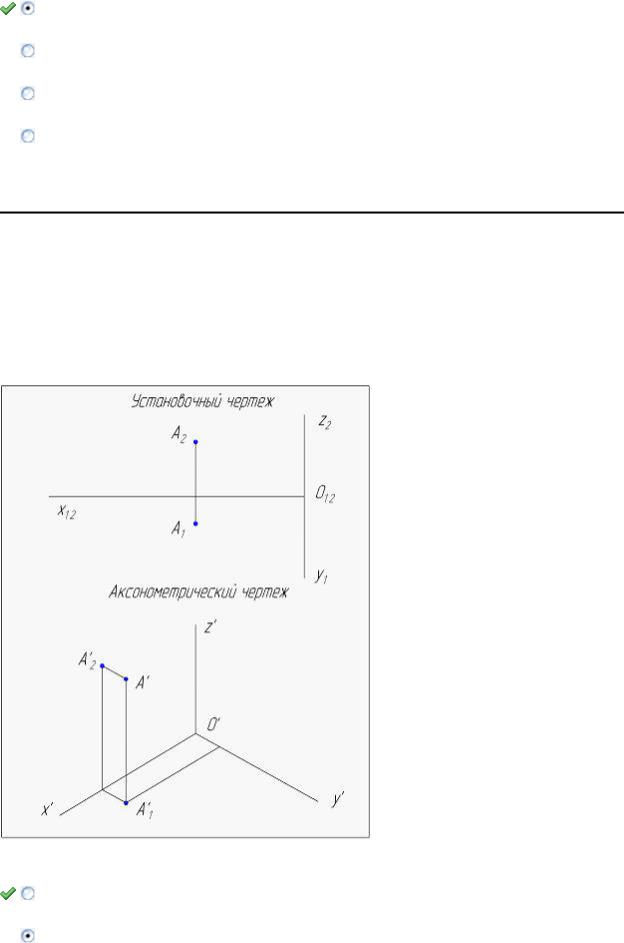

Дан установочный ортогональный чертеж точки А. Построен аксонометрический чертеж точки А. Вторичная фронтальная проекция обозначена на нем символом …

A'2

А'1
