сборки и контроля транспортировки и хранения ремонта и эксплуатации

ЗАДАНИЕ N 22 отправить сообщение разработчикам

Тема: Сборочные чертежи. Понятие чертежа общего вида

Количество изображений на сборочном чертеже должно быть …

наименьшим, но достаточным не менее трех более одного равно двум

ЗАДАНИЕ N 23 отправить сообщение разработчикам

Тема: Спецификация. Чтение и деталирование сборочных чертежей

Деталирование представляет собой …

процесс разработки и выполнения рабочих чертежей деталей, входящих в изделие, по чертежу общего вида данного изделия

обозначение позиций элементов сборочного чертежа, чертежа общего вида и др.

чтение сборочного чертежа

изучение взаимного положения и способов соединения деталей

ЗАДАНИЕ N 24 отправить сообщение разработчикам

Тема: Эскиз деталей

Эскиз детали выполняется …

с натуры и чертежа общего вида

с монтажного чертежа

с чертежа детали

по наглядному изображению

ЗАДАНИЕ N 25 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 1

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

При выполнении чертежа детали используются различные типы линий. Цифрами 1 и 2 обозначены _____ и _____ линии.

сплошная толстая основная

Кейс-задания: Кейс 1 подзадача 3

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Геометрические фигуры, состоящие из соосных поверхностей вращения, пересекаются плоскостью по дугам эллипса и окружности на рисунках …

ЗАДАНИЕ N 28 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 1

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

ГОСТ 2.302-68 «Масштабы» предусматривает масштабы увеличения …

4:1

5:1

6:1

3:1

ЗАДАНИЕ N 29 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 2

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

На чертеже детали цифрами 3 и 4 обозначены _______ и _______.

профильный разрез

вид слева

фронтальный разрез

вид сверху

ЗАДАНИЕ N 30 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 3

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

Фронтальную проекцию точки А, лежащей на поверхности конуса, можно найти с помощью _______ и _______.

отрезка прямой

окружности

гиперболы

параболы

ЗАДАНИЕ N 31 отправить сообщение разработчикам

Кейс-задания: Кейс 3 подзадача 1

Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.

Графы основной надписи по ГОСТ 2.104-68, обозначенные цифрами 1 и 2, содержат …

обозначение номера чертежа

наименование чертежа

обозначение материала детали

наименование предприятия, выпускающего чертежи

ЗАДАНИЕ N 32 отправить сообщение разработчикам

Кейс-задания: Кейс 3 подзадача 2

Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.

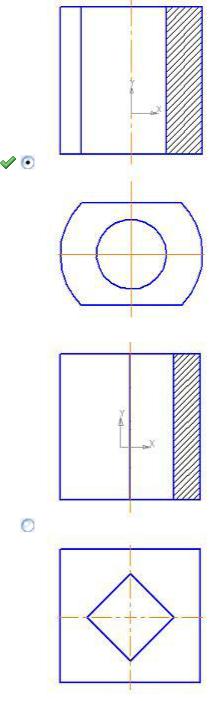

Вид и разрез правильно соединены на чертеже …

ЗАДАНИЕ N 33 отправить сообщение разработчикам

Кейс-задания: Кейс 3 подзадача 3

Для выполняемого конструкторского документа выбрать основную надпись. Указать используемые условности и упрощения при выполнении чертежа детали. Построить линии пересечения поверхностей, составляющих деталь.
