Решение:

На рисунке показан двухкартинный комплексный чертеж наклонной шестигранной пирамиды. Видимость вершин и ребер на проекциях можно определить методом конкурирующих точек. Из анализа координат вершин на горизонтальной проекции следует, что видимыми на фронтальной проекции являются вершины S, A, F, E,D. Следовательно, невидимыми являются только ребра SB и SC. Из анализа координат вершин на фронтальной проекции следует, что видимой на горизонтальной проекции является вершина S, а основание пирамиды ABCDEF частично закрыто боковыми гранями; значит, не входящая в очерк вершина F не видна. Следовательно, ребра FA, FE и FS на горизонтальной проекции являются невидимыми.

ЗАДАНИЕ N 4 отправить сообщение разработчикам

Тема: Принадлежность точки и линии плоскости и поверхности

Видимость окружности, лежащей на сфере, правильно определена для линии …

с

а

b d

Решение:

При прямоугольном проецировании проецирующие лучи проходят в соответствии со стрелками, показанными на чертеже.

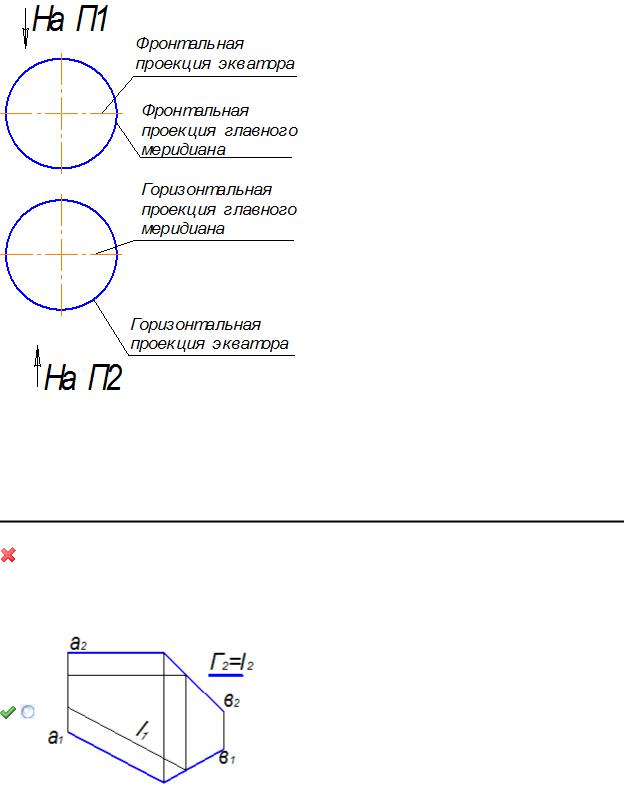

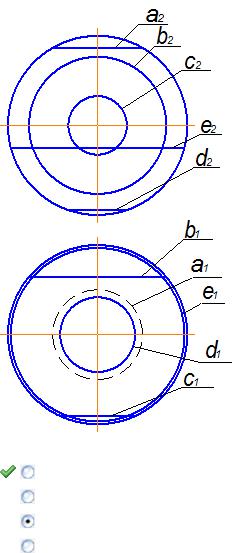

Видимость точек и линий, расположенных на поверхности сферы, ограничивается экватором на горизонтальной плоскости проекций и главным меридианом на фронтальной. Следовательно, из всех окружностей, показанных на чертеже, видимость правильно определена для линии с.

ЗАДАНИЕ N 5 отправить сообщение разработчикам

Тема: Пересечение прямой с плоскостью. Пересечение плоскостей

Задача «найти линию пересечения двух плоскостей» решена на рисунке …

Решение:

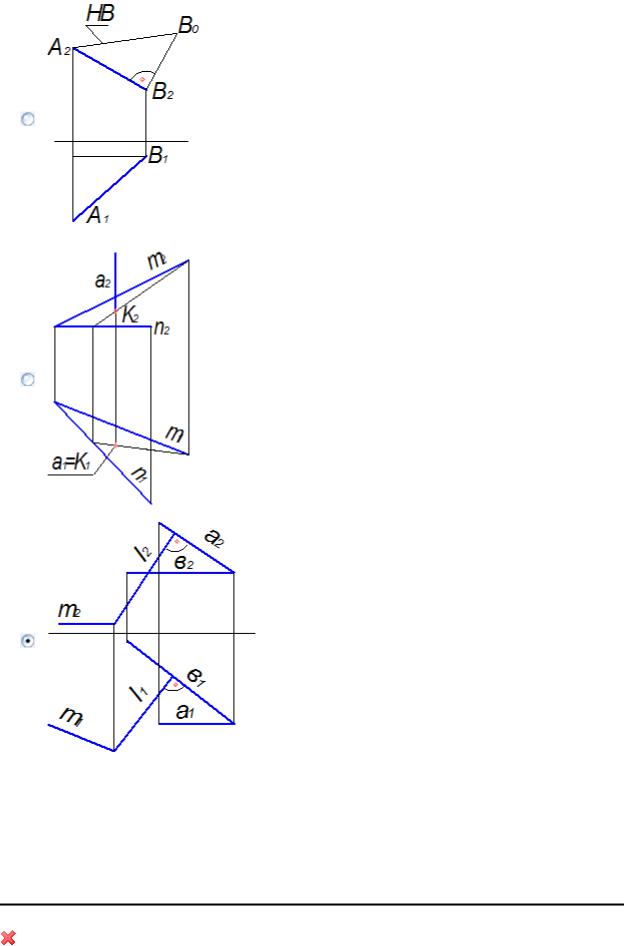

На чертеже представлены две плоскости: плоскость общего положения, заданная двумя пересекающимися прямыми а и b, и горизонтальная плоскость уровня Г, которые пересекаются между собой по прямой l.

ЗАДАНИЕ N 6 отправить сообщение разработчикам

Тема: Пересечение поверхностей в случае, если одна поверхность проецирующая. Способ вспомогательных секущих плоскостей

Линия пересечения заданных на чертеже цилиндра и сферы на горизонтальной плоскости проекций совпадет с …

проекцией цилиндра проекцией сферы осевыми линиями

проекциями цилиндра и сферы

Решение:

Если одна из пересекающихся поверхностей проецирующая, то задача построения линии пересечения двух поверхностей упрощается и сводится к построению недостающих проекций кривой линии на второй, не проецирующей поверхности. В данном примере горизонтальная проекция линии пересечения цилиндра и сферы совпадет с горизонтальной проекцией цилиндра.

ЗАДАНИЕ N 7 отправить сообщение разработчикам

Тема: Основные понятия аксонометрии

Если заданы система координат, направление проецирования и плоскость проекций, то положение точки в пространстве однозначно определяет(-ют) аксонометрическая проекция …

точки и любая ее вторичная проекция точки

горизонтальной проекции точки фронтальной проекции точки

Решение:

Если заданы система координат, направление проецирования и плоскость проекций, то однозначно определяют положение точки в пространстве аксонометрическая проекция точки и любая ее вторичная проекция.

ЗАДАНИЕ N 8 отправить сообщение разработчикам

Тема: Стандартные аксонометрические проекции

Классификация видов аксонометрии на изометрии, диметрии и триметрии осуществляется на основании информации о …

соотношении показателей искажения по трем координатным осям величине угла между проецирующими лучами и плоскостью проекций соотношении показателей искажения по осям абсцисс и ординат величине угла между проецирующими лучами

ЗАДАНИЕ N 9 отправить сообщение разработчикам

Тема: Виды изделий и конструкторских документов

К неспецифицированным изделиям относятся …

детали

комплекты

комплексы сборочные единицы

Решение:

В соответствии с ГОСТ 2.101-68 «Виды изделий» изделия, в зависимости от наличия или отсутствия в них составных частей, делят на:

а) неспецифицированные (детали) – не имеют составных частей; б) специфицированные (сборочные единицы, комплексы, комплекты) – состоят из двух и более составных частей.

ЗАДАНИЕ N 10 отправить сообщение разработчикам

Тема: Форматы. Масштабы

Формат А4 получен …

четырехкратным делением формата А0 пополам

сложением четырех листов формата А1 делением листа формата А0 на 4 делением листа формата А1 на 4

ЗАДАНИЕ N 11 отправить сообщение разработчикам

Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях

Штриховая линия предназначена для изображения …

линий невидимого контура разрезов контура наложенных сечений

линий пересечения поверхностей

ЗАДАНИЕ N 12 отправить сообщение разработчикам

Тема: Нанесение размеров

В качестве размерной линии …

нельзя использовать осевые, центровые, контурные линии можно использовать линии построения изображения можно использовать осевые и центровые линии можно использовать любые линии

Решение:

Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

ЗАДАНИЕ N 13 отправить сообщение разработчикам

Тема: Виды

Буквой А на рисунке обозначен вид …

снизу

сверху

дополнительный

местный

Решение:

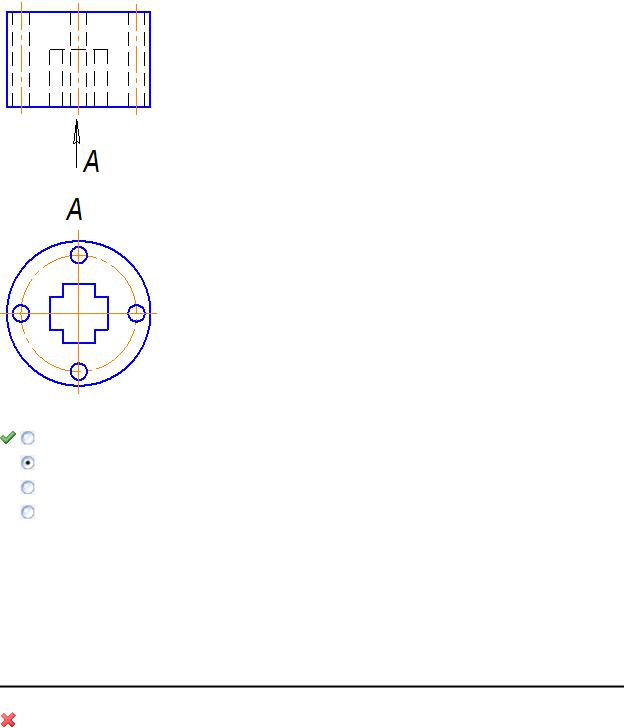

Вид – это ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью чертежа. Названия основных видов установлены ГОСТ 2.305-68 «Виды, разрезы, сечения». Буквой А на представленном чертеже обозначен вид снизу.

ЗАДАНИЕ N 14 отправить сообщение разработчикам

Тема: Дополнительный вид, местный вид, выносной элемент

На чертеже буквой А обозначен …

местный вид вид снизу

выносной элемент вид справа

Решение:

Для изображения отдельного ограниченного места поверхности предмета служит местный вид. На чертеже буквой А обозначен местный вид.

ЗАДАНИЕ N 15 отправить сообщение разработчикам

Тема: Разрезы

Изображение, обозначенное на чертеже буквами А-А, называется ___ разрезом.

фронтальным сложным ломаным сложным ступенчатым местным

Решение:

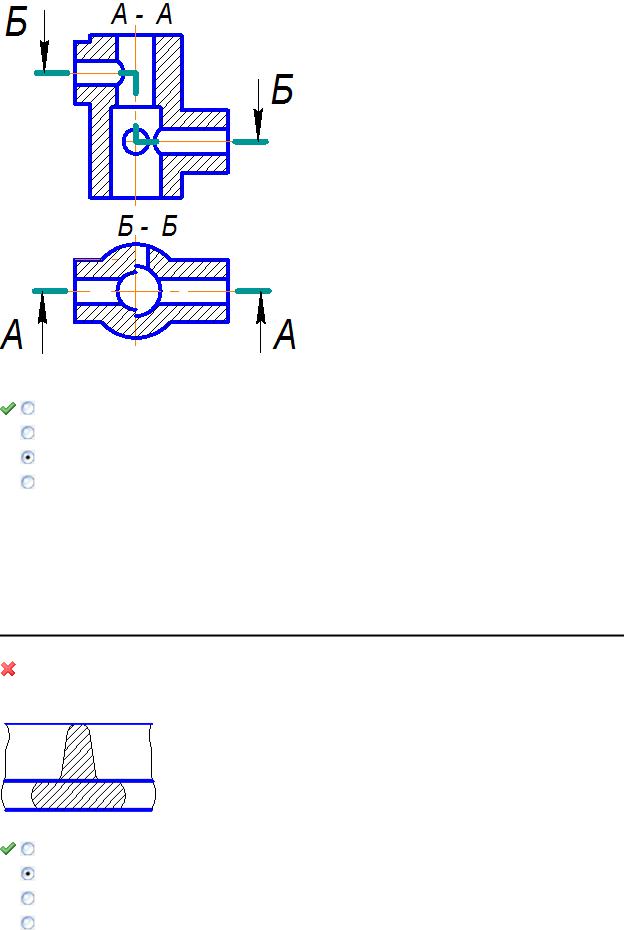

Разрез А-А образован одной плоскостью, параллельной фронтальной плоскости проекций. Следовательно, на чертеже буквами А-А обозначен простой фронтальный разрез.

ЗАДАНИЕ N 16 отправить сообщение разработчикам

Тема: Сечения

На чертеже показан(-о) …

наложенное сечение вынесенное сечение местный разрез профильный разрез
