дополнительный вид выносной элемент местный вид вид сверху

ЗАДАНИЕ N 15 отправить сообщение разработчикам

Тема: Разрезы

На изображенном чертеже показан(-о) …

местный разрез наложенное сечение фронтальный разрез вынесенное сечение

ЗАДАНИЕ N 16 отправить сообщение разработчикам

Тема: Сечения

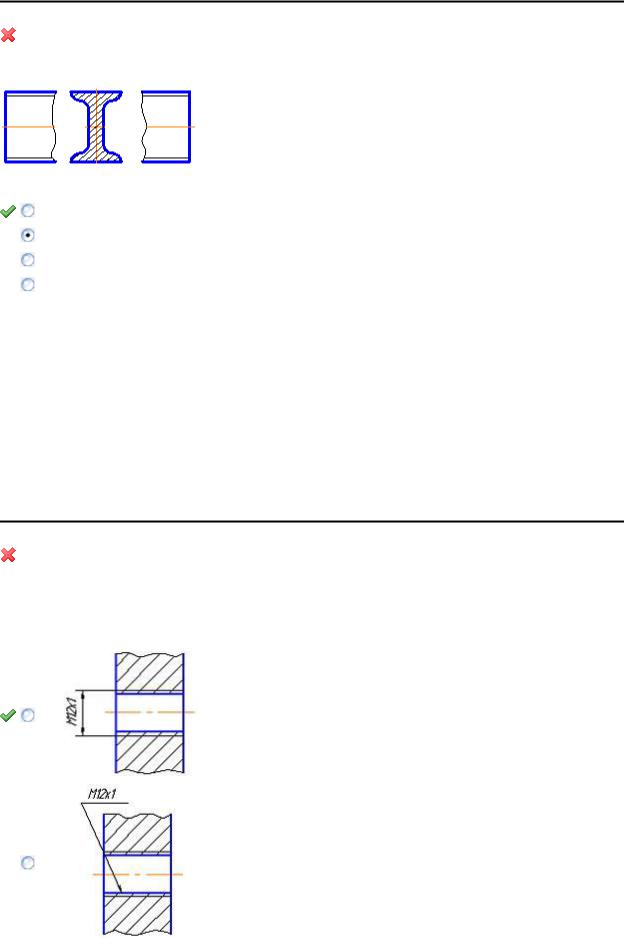

На чертеже показан(-о) …

вынесенное сечение наложенное сечение местный разрез профильный разрез

Решение:

Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости. Сечения разделяются на вынесенные и наложенные. Вынесенные сечения изображаются на свободном месте чертежа или в разрыве между частями одного и того же вида. Контур вынесенного сечения изображают сплошными основными линиями. На чертеже представлено вынесенное сечение, выполненное в разрыве вида детали.

ЗАДАНИЕ N 17 отправить сообщение разработчикам

Тема: Основные параметры резьбы. Классификация резьб. Условное изображение и обозначение резьбы по ГОСТ 2.311-68

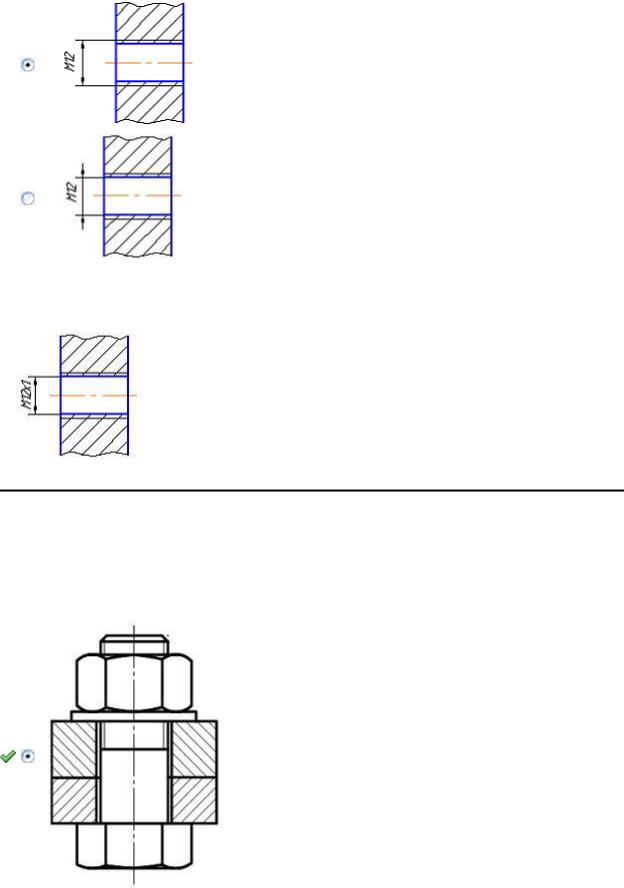

Правильно обозначена метрическая резьба с мелким шагом на рисунке …

Решение:

Правильно обозначена метрическая резьба с мелким шагом на рисунке

ЗАДАНИЕ N 18 отправить сообщение разработчикам

Тема: Обозначение и изображение резьбового соединения на чертеже. Обозначение и изображение стандартных резьбовых деталей

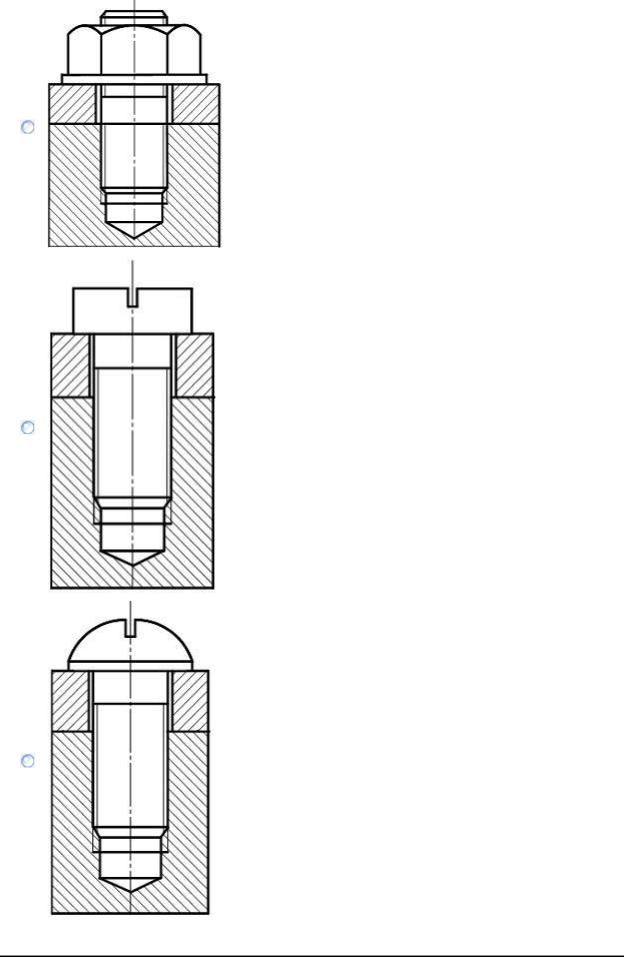

Соединение болтом показано на рисунке …

ЗАДАНИЕ N 19 отправить сообщение разработчикам

Тема: Разъемные соединения (кроме резьбовых)

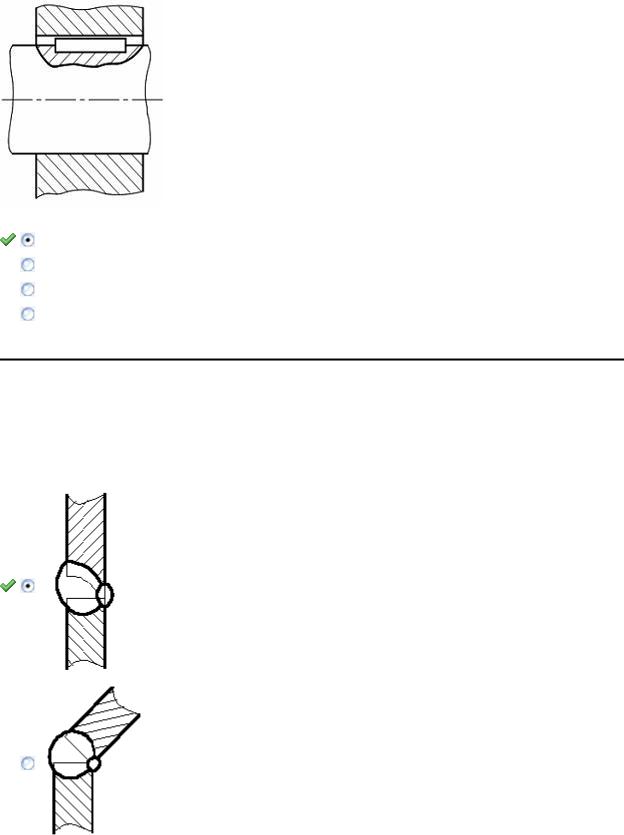

На рисунке изображено ______ соединение.

шпоночное

шпилечное

шлицевое

штифтовое

ЗАДАНИЕ N 20 отправить сообщение разработчикам

Тема: Неразъемные соединения

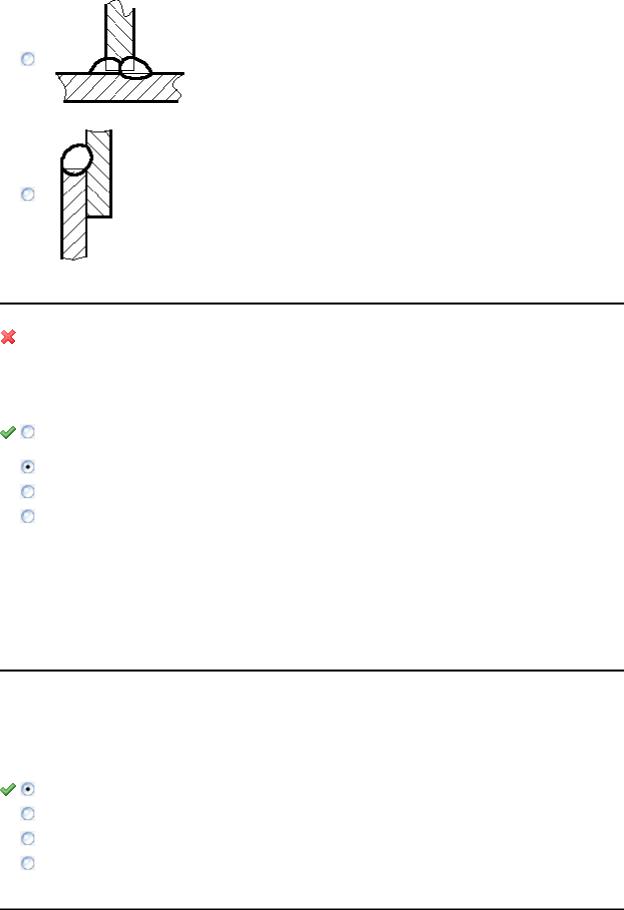

Шов стыкового соединения, выполняемый дуговой ручной сваркой, изображен на рисунке …

ЗАДАНИЕ N 21 отправить сообщение разработчикам

Тема: Основные требования к оформлению рабочих чертежей деталей

Количество изображений на рабочем чертеже должно быть …

минимальным, но достаточным для более полного представления о форме и размерах детали

наибольшим и обеспечивающим максимальную информацию о детали наименьшим, но обеспечивающим возможность простановки размеров наибольшим и обеспечивающим удобство чтения чертежа

Решение:

Рабочий чертеж детали должен иметь минимальное, но достаточное число изображений (видов, разрезов, сечений), выносных элементов, полностью раскрывающих форму детали.

ЗАДАНИЕ N 22 отправить сообщение разработчикам

Тема: Сборочные чертежи. Понятие чертежа общего вида

Количество изображений на сборочном чертеже должно быть …

наименьшим, но достаточным не менее трех более одного равно двум

ЗАДАНИЕ N 23 отправить сообщение разработчикам

Тема: Спецификация. Чтение и деталирование сборочных чертежей

Чтение чертежа общего вида выполняется, чтобы …

выяснить назначение изделия и принцип его работы, характер взаимодействия деталей в эксплуатации, способы соединения деталей между собой и их геометрическую форму

выяснить взаимное расположение деталей и способы их соединения друг с другом

выяснить форму, назначение и взаимодействие деталей изделия согласовать размеры сопрягаемых поверхностей

ЗАДАНИЕ N 24 отправить сообщение разработчикам

Тема: Эскиз деталей

Эскиз детали выполняется …

с натуры и чертежа общего вида с монтажного чертежа с чертежа детали

по наглядному изображению

Решение:

Эскиз детали выполняется с натуры и чертежа общего вида. При выполнении эскиза с натуры требования, предъявляемые к содержанию эскиза, такие же, как к рабочим чертежам. При выполнении эскиза с натуры выполняют обмер детали применяемыми для этого инструментами. При выполнении эскиза с чертежа общего вида размеры берут непосредственно с чертежа.

ЗАДАНИЕ N 25 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 1

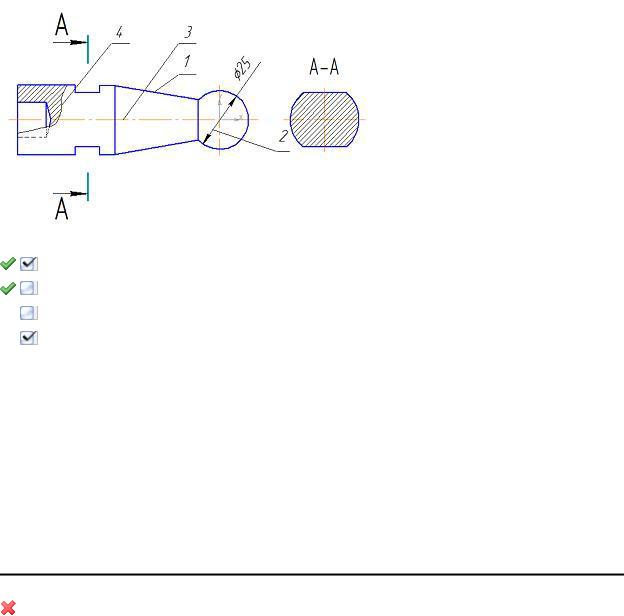

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

При выполнении чертежа детали используются различные типы линий. Цифрами 1 и 2 обозначены _____ и _____ линии.

сплошная толстая основная сплошная тонкая штрихпунктирная тонкая сплошная волнистая

Решение:

ГОСТ 2.303-68 «Линии» предусматривает девять типов линий чертежа. Среди них сплошная толстая основная (обозначена цифрой 1) линия предназначена для нанесения видимого контура детали. Для нанесения размерных и выносных линий используется сплошная тонкая (обозначена цифрой 2). Осевые и центровые линии изображаются штрихпунктирной тонкой (обозначена цифрой 3). Для нанесения линий обрыва и линии разграничения вида и разреза применяют сплошную волнистую (обозначена цифрой 4).

ЗАДАНИЕ N 26 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 2

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Чертеж детали содержит несколько изображений. Установите соответствие между изображениями и их названиями.

Сечение – 4 Местный разрез – 3 Местный вид – 2

Решение:

Цифрой 4 обозначено сечение. Согласно ГОСТ 2.305-68, сечением называется изображение, получающееся при мысленном рассечении предмета плоскостью. На сечении изображается только то, что находится в секущей плоскости. Цифрой 3 обозначен местный разрез. Местным называется разрез, в котором секущая плоскость проходит только в том месте предмета, в котором требуется показать его внутреннюю форму.

Цифрой 1 обозначен местный вид. Местным видом называют изображение отдельного ограниченного участка поверхности предмета, которое образуется проецированием на одну из основных плоскостей проекций. При выполнении местного вида в проекционной связи с другим видом направление взгляда не указывается и надпись над ним не наносится.

ЗАДАНИЕ N 27 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 3

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

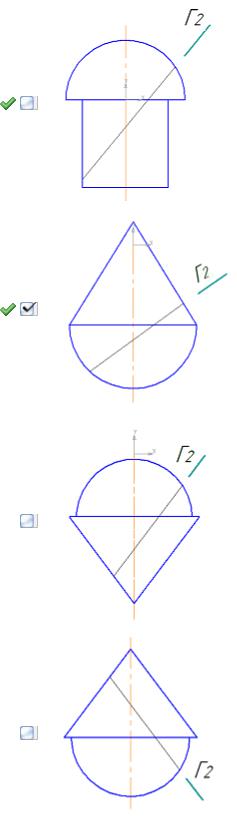

Геометрические фигуры, состоящие из соосных поверхностей вращения, пересекаются плоскостью по дугам эллипса и окружности на рисунках …

Решение:

Геометрическая фигура состоит из полусферы и цилиндра. Полусфера пересекается плоскостью Г по дуге окружности, а цилиндр – по дуге эллипса. Геометрическая фигура состоит из полусферы и конуса. Полусфера пересекается плоскостью Г по дуге окружности, а конус – по дуге эллипса.
