Трубопровод 02
Выберите Piping> Route Pipe, чтобы начать трассировку трубы.
Переместите курсор рядом с соединением давления насоса.
Нажмите Q, чтобы зафиксировать курсор на соединении (необязательно).
Нажмите P, чтобы соединить трубу.
Нажмите Yes, чтобы принять подключение.
Для System выберите HH_Water.
Для Line выберите HH_Water-02.
В поле Specification выберите Example training.
Щелкните Done.
Щелкните правой кнопкой мыши и выберите Add Component, чтобы добавить редуктор.
Для Component Class выберите Reducers.
В поле Functional Description выберите Concentric Reducers.
Для Размера выберите 125–80.
Щелкните Done.
Нажмите Shift+A, чтобы освободить курсор от его выравнивания по оси Z.
Переместите курсор рядом с направляющей трубой (HH_Water-01), чтобы определить конечную точку новой трубы.
Нажмите F11 или Shift+C, чтобы привязать курсор к центральной линии.
Щелкните левой кнопкой мыши или нажмите пробел, чтобы принять конечную точку.
Сегмент трубы теперь параллелен оси Z и заканчивается на том же уровне, что и HH_Water-01 по оси Z.
Переместите курсор на рабочую трубу.
Щелкните правой кнопкой мыши и выберите Make Brach.
Теперь рабочая труба выделена.
Нажмите Enter, чтобы принять выбор.
Нажмите ОК.
Трубопровод 03
Выберите Piping> Route Pipe.
Переместите курсор между фланцами на конце ответвления трубы.
Нажмите Q, чтобы зафиксировать курсор на соединении.
Нажмите Y, чтобы определить координату Y начальной точки.
Введите CL+700+2*400 в качестве значения.
Нажмите ОК .
На этот раз не нажимайте пробел, чтобы принять начальную точку.
Выберите рабочую трубу.
Поскольку курсор находится внутри рабочей трубы, он подсвечивается.
Нажмите Enter, чтобы принять выбор.
Введите значения, как показано на рисунке ниже.
Щелкните Done.
Задайте направление отрицательной оси Z одним из следующих способов:
Щелкните правой кнопкой мыши и выберите Negative Z-axis.
Нажмите Alt+Ctrl+Z.
Нажмите клавишу со стрелкой вниз и пробел.
Нажмите Shift+A, чтобы разблокировать курсор.
Переместите курсор рядом со вторым всасывающим патрубком насоса, чтобы определить координату Z.
Вы уже определили направление, параллельное отрицательной оси Z, поэтому координаты X и Y уже определены.
Нажмите Q, чтобы зафиксировать курсор на соединении.
Нажмите пробел, чтобы принять точку.
Переместите курсор к концу трубы.
Нажмите W. Если вы заблокировали курсор в неправильном месте, нажмите 5 и 6, чтобы отпустить его.
Нажмите D, чтобы задать относительное перемещение от конечной точки трубы.
Для dx введите -400 в качестве значения.
Нажмите OK, чтобы принять координаты.
Нажмите пробел, чтобы принять точку.
Переместите курсор в направлении, в котором вы хотите проложить следующий сегмент трубы.
Это означает, что угол для Fii, который вы установите позже, уже почти правильный.

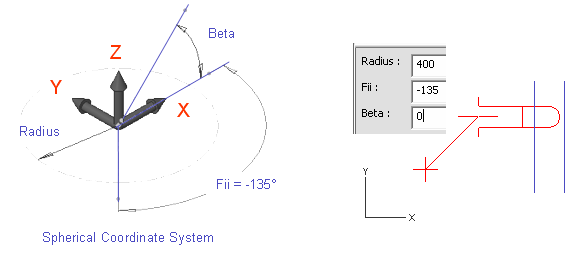

Нажмите S, чтобы установить сферические координаты.
Для Радиуса введите 400 в качестве значения.
Сегмент должен быть достаточно длинным, чтобы иметь колено.
Для Fii введите -135 в качестве значения.
Для Beta введите значение 0, поскольку труба проходит параллельно плоскости XY.
Нажмите ОК.
Нажмите пробел.

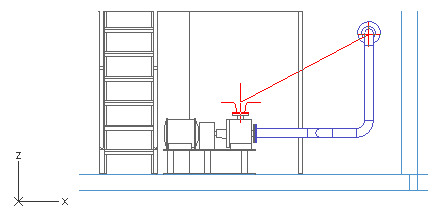

Щелкните правой кнопкой мыши и выберите Auto routing method> Normal.
Теперь, поскольку в точке соединения есть фланец, направление последнего сегмента трубы задается в соответствии с направлением этого фланца.
Переместите курсор рядом с всасывающим патрубком насоса.
Нажмите Q, чтобы зафиксировать курсор на соединении.
Нажмите P, чтобы подключиться.
Щелкните. Да, чтобы принять точку подключения.
Щелкните. Да, чтобы принять конвейер.
