Гранати сша г раната мк2 а1

Граната МК2 А1 є оборонною осколковою гранатою, яка знаходиться на озброєнні військ США (рис. 59).

Основними елементами гранати є металевий корпус, виготовлений із чавуну, вибухова речовина тротил масою 55 г та підривник типу А204А1, А204А2.

К

Рис. 59. Граната MK2 A1

орпус гранати МК2 А1 (рис. 60,61) являє собою еліпсоїд із чотирма оточуючими і вісім’ю поздовжніми пазами, які при своєму перехрещенні створюють осколкові фрагменти. У ньому розташовано гніздо під запал. У верхній частині корпусу розташована внутрішня різьба для вкручування підривника.

Маса гранати 600 г, висота гранати із запалом 115 мм, діаметр – 57 мм, час сповільнення запалу – 4-5 с., радіус суцільного ураження – 10 м, радіус уражуючої дії осколків – 180 м. Радіус розльоту осколків - до 500 м.

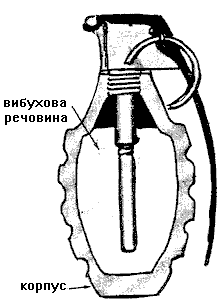

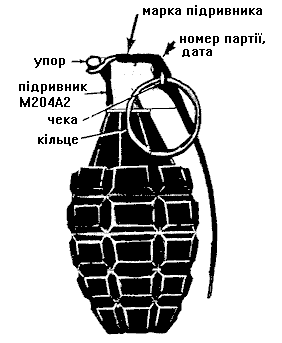

Рис. 60. Граната МК2 A1 Рис. 61. Конструкція гранати МК2 A1

Корпус гранат МК-2 та підривники мають фарбування зеленого (захисного) кольору. Маркування наноситься чорною фарбою.

Г раната мk3 a2

Граната МK3 A2 відноситься до ручної наступальної гранати (рис. 62).

Граната має циліндричний корпус, який виготовлений з металевої труби або пресованого паперу. Корпус гранати складається з двох частин і має гніздо з різьбою для встановлення підривників типу M6A4, M204, M206 A1 (A2). Вибухова речовина - типу тротил масою 225 г.

Маса гранати 440 г, висота – 145 мм, діаметр – 53 мм, час уповільнення запалу – 4-5с.

Р

Рис. 62. Граната МК3 A2

адіус суцільного ураження до 15 м.

Радіус розльоту осколків – 35 м.

Граната м68

Граната М68 (рис. 63) відноситься до наступальної осколкової гранати.

Складається з металевого корпусу, запалу М217 та вибухової речовини (рис. 64).

Рис. 63. Граната М68 Рис. 64.Конструкція гранати М68:

1- корпус; 2- вибухова речовина;

3- підривник М217

Корпус гранати має сферичну форму діаметром 63 мм і фарбується в зелений (захисний) колір. Маркування на корпусі наноситься жовтою фарбою, що вказує найменування виробу, номер партії, рік виготовлення. Радіус суцільного ураження – до 15 м. Радіус розльоту осколків – до 35 м.

Граната м59 (м33а1)

Граната М59 (рис. 65) відноситься до наступальної осколкової гранати.

Складається з металевого корпусу, запалу М217 та вибухової речовини (рис. 66).

Рис. 65. Граната М59 Рис. 66 Конструкція гранати М59:

1- корпус; 2- вибухова речовина;

3- підривник М217

Корпус гранати має сферичну форму діаметром 63 мм і фарбується в зелений (захисний) колір. Маркування на корпусі наноситься жовтою фарбою, що вказує найменування виробу, номер партії, рік виготовлення. Радіус суцільного ураження – до 15 м. Радіус розльоту осколків – до 35 м.

Граната м67

Граната М67 (рис. 67) відноситься до наступальної осколкової гранати.

Складається з металевого корпусу, запалу М213 та вибухової речовини (рис. 68,69).

Корпус гранати має сферичну форму діаметром 63 мм і фарбується в зелений (захисний) колір. Маркування на корпусі наноситься жовтою фарбою, що вказує найменування виробу, номер партії та рік виготовлення. Граната споряджається вибуховою речовиною типу ТГ масою 184,6 г. Внаслідок вибуху утворюється близько 400 осколків.

М

Рис. 67. Граната М67

аса гранати 390 г, висота – 89,7 мм, діаметр – 63,5 мм, час уповільнення запалу – 4-5 с.

Радіус суцільного ураження – до 15 м. Радіус розльоту осколків – до 35 м.

Рис. 68. Граната М67 Рис. 69.Конструкція гранати М67:

1- корпус; 2- вибухова речовина;

3- підривник М213
