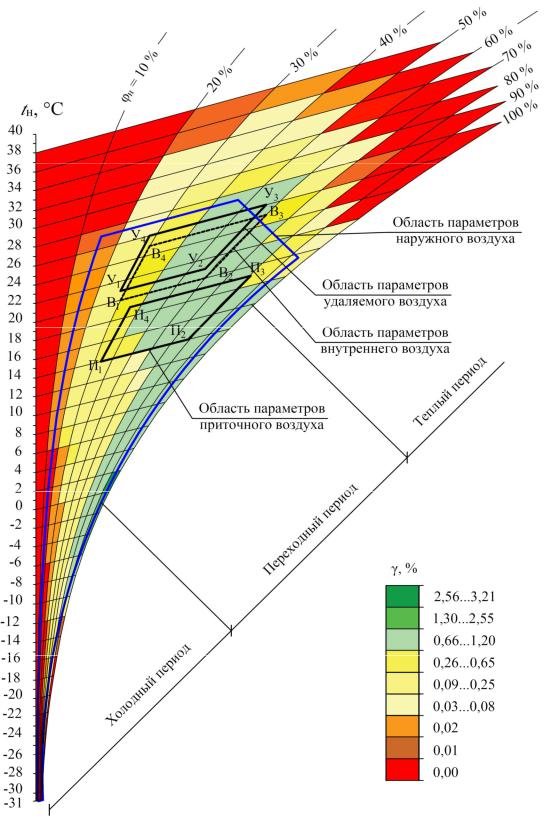

.pdfРисунок 1 – I-d диаграмма влажного воздуха со значениями долей времени в го- ду γ, %, соответствующими сочетаниям температуры и относительной влажности воз- духа
280
Таблица 1 – Потребление тепловой энергии системой центрального кондицио- нирования воздуха кинозала с одной рециркуляцией приходящееся на характерные для г. Н. Новгорода сочетания параметров наружного воздуха qтепл, Гкал
Температура |
|
|
Относительная влажность воздуха φн, % |
|
|
||||||
наружного |
|
|
|
|
|
|
|
|
|
|
|
воздуха |
11-20 |
21-30 |
31-40 |
41-50 |
51-60 |
61-70 |
71-80 |
|
81-90 |
91-100 |
|
|
tн, °С |
|
|
|
|
|
|
|
|
|
|
|
tн > 36 |
0,00 |
0,00 |
0,03 |
0,01 |
0,00 |
0,00 |
0,00 |
|
0,00 |
0,00 |
36 ≥ tн >34 |
0,00 |
0,00 |
0,05 |
0,03 |
0,00 |
0,00 |
0,00 |
|
0,00 |
0,00 |
|
34 |
≥ tн > 32 |
0,00 |
0,00 |
0,00 |
0,10 |
0,02 |
0,00 |
0,00 |
|
0,00 |
0,00 |
32 |
≥ tн > 30 |
0,00 |
0,00 |
0,00 |
0,25 |
0,06 |
0,00 |
0,00 |
|
0,00 |
0,00 |
30 |
≥ tн > 28 |
0,00 |
0,00 |
0,00 |
0,67 |
0,40 |
0,04 |
0,01 |
|
0,00 |
0,00 |
28 |
≥ tн > 26 |
0,00 |
0,00 |
0,00 |
1,00 |
0,90 |
0,27 |
0,02 |
|
0,00 |
0,00 |
26 |
≥ tн > 24 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,78 |
0,20 |
|
0,01 |
0,00 |
24 |
≥ tн > 22 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
1,20 |
0,59 |
|
0,10 |
0,01 |
22 |
≥ tн > 20 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,92 |
|
0,53 |
0,08 |
20 |
≥ tн > 18 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
|
0,72 |
0,37 |
18 |
≥ tн > 16 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
|
0,38 |
0,59 |
16 |
≥ tн > 14 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
|
0,40 |
0,79 |
14 |
≥ tн > 12 |
0,04 |
0,15 |
0,37 |
0,47 |
0,68 |
0,84 |
1,00 |
|
0,84 |
0,71 |
12 |
≥ tн > 10 |
0,02 |
0,26 |
0,52 |
0,60 |
0,66 |
0,94 |
1,21 |
|
1,34 |
1,44 |
10 ≥ tн > 8 |
0,02 |
0,48 |
0,92 |
1,03 |
1,15 |
1,09 |
1,64 |
|
2,17 |
2,19 |
|
8 |
≥ tн > 6 |
0,04 |
0,39 |
1,08 |
1,46 |
1,59 |
2,02 |
2,02 |
|
2,82 |
2,85 |
6 |
≥ tн > 4 |
0,00 |
0,31 |
0,96 |
1,43 |
1,95 |
3,00 |
3,32 |
|
3,43 |
4,17 |
4 |
≥ tн > 2 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
|
0,00 |
0,00 |
2 |
≥ tн > 0 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
|
0,00 |
0,00 |
0 ≥ tн > -2 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
|
0,00 |
0,00 |
|
-2 ≥ tн >-4 |
0,00 |
0,01 |
0,06 |
0,15 |
0,25 |
0,31 |
0,63 |
|
1,42 |
1,38 |
|
-4 |
≥ tн > -6 |
0,00 |
0,02 |
0,08 |
0,25 |
0,46 |
0,80 |
1,47 |
|
3,11 |
2,31 |
-6 |
≥ tн > -8 |
0,00 |
0,00 |
0,11 |
0,38 |
0,59 |
0,96 |
2,08 |
|
4,50 |
2,59 |
-8 ≥ tн > -10 |
0,00 |
0,00 |
0,05 |
0,59 |
0,62 |
1,19 |
2,57 |
|
4,63 |
1,78 |
|
-10 |
≥ tн > -12 |
0,00 |
0,00 |
0,14 |
0,43 |
1,03 |
1,23 |
3,02 |
|
5,09 |
0,45 |
-12 |
≥ tн > -14 |
0,00 |
0,00 |
0,00 |
0,52 |
1,00 |
1,27 |
2,90 |
|
5,03 |
0,23 |
-14 |
≥ tн > -16 |
0,00 |
0,00 |
0,03 |
0,19 |
1,04 |
1,28 |
3,71 |
|
4,27 |
0,05 |
-16 |
≥ tн > -18 |
0,00 |
0,00 |
0,03 |
0,06 |
0,42 |
1,50 |
3,37 |
|
3,55 |
0,00 |
-18 |
≥ tн > -20 |
0,00 |
0,00 |
0,00 |
0,00 |
0,25 |
0,86 |
3,39 |
|
2,66 |
0,00 |
-20 |
≥ tн > -22 |
0,00 |
0,00 |
0,00 |
0,00 |
0,16 |
0,80 |
3,36 |
|
1,27 |
0,00 |
-22 |
≥ tн > -24 |
0,00 |
0,00 |
0,00 |
0,00 |
0,09 |
0,56 |
2,87 |
|
0,51 |
0,04 |
-24 |
≥ tн > -26 |
0,00 |
0,00 |
0,00 |
0,00 |
0,10 |
0,24 |
1,74 |
|
0,10 |
0,00 |
-26 |
≥ tн > -28 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,16 |
1,41 |
|
0,05 |
0,00 |
-28 ≥ tн > - 30 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,68 |
|
0,00 |
0,00 |
|
tн ≤ -30 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,41 |
|
0,00 |
0,00 |
281

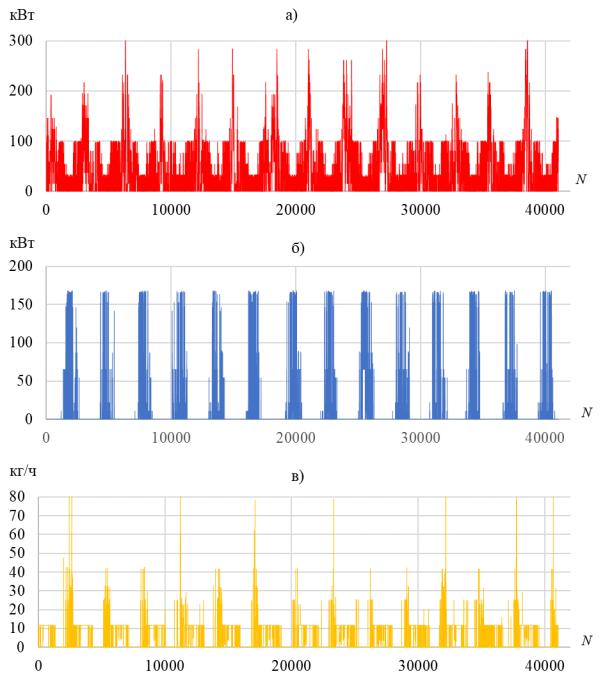

Рисунок 2 – Зависимость тепловой мощности воздухонагревателей (а), холодо- производительности воздухоохладителей (б) и паропроизводительности увлажнителей (в) центрального кондиционера кинозала от номера замера параметров наружного воз- духа N в период с 2005 по 2019 гг. для г. Н. Новгорода
Обобщение полученных данных позволило рассчитать среднегодо- вые значения потребления тепловой и электрической энергии, а также хо- лодной воды рассмотренной системой центрального кондиционирования в натуральном и стоимостном выражениях, как при работе в прямоточном режиме, так и с первой рециркуляцией (табл. 2). Система кондициониро- вания воздуха с первой рециркуляцией потребляет меньше энергетических ресурсов по сравнению с прямоточной системой, а именно: тепловой энер-
282
гии – на 338 Гкал, электрической энергии – на 64787 кВт·ч и воды – на 74 м3.
Таблица 2 – Среднегодовое потребление энергетических ресурсов центральным кондиционером в натуральном и стоимостном выражении
Прямоточная схема |
|
|
Схема обработки воздуха |
|
|||
обработки воздуха |
|
|
с первой рециркуляцией |
|
|||
|
|
|
|
|
|
|
|
Тепловая |
Электро |
Вода |
Тепловая |
Электро |
|
Вода |
|
энергия |
энергия |
энергия |
энергия |
|
|||
|
|
|
|
||||
|
|
|
|
|
|
|
|
504 Гкал |
120663кВт·ч |
107 |
м3 |
166 Гкал |
55876 кВт·ч |
|
33 м3 |
1296700 руб. |
316140 руб. |
1952 |
руб |
427 080 руб. |
146 400 руб. |
|
600 руб. |
|
|
|
|
|
|
|
|
Полученные данные указывают на возможность оценки потребления энергетических ресурсов системами центрального кондиционирования в круглогодичном цикле эксплуатации с высокой точностью, которой будет достаточной для сравнения различных схем обработки воздуха друг с дру- гом и выбора наиболее экономически целесообразной из них.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Погода в 243 странах Мира // Расписание Погоды. URL: http://rp5.ru/ (дата обращения: 10.04.2019).
2.Бондарь, Е.С. Автоматизация систем вентиляции и кондициониро- вания воздуха / Е.С. Бондарь, А.С. Гордиенко, В.А. Михайлов, Г.В. Нимич; под. ред. Е.С. Бондарь. – Киев.: Аванпост-Прим, 2005. – 560 с.
3.Белова, Е.М. Центральные системы кондиционирования воздуха в зданиях / Е.М. Белова. – Москва: Евроклимат, 2006. – 640 с.
4.Дячек, П.И. Кондиционирование воздуха и холодоснабжение зда- ний / П.И. Дячек. – Москва: Изд-во АСВ, 2017. – 676 с.
5.Краснов, Ю.С. Системы вентиляции и кондиционирования. Реко- мендации по проектированию для производственных и общественных зда- ний / Ю.С. Краснов. – М.: Техносфера; Термокул, 2006. – 288 с.
283
ЗАБАБУРИН И.О., магистрант кафедры отопления и вентиляции, инженер СОРиСОФ
ФГБОУ ВО «Нижегородский государственный архитектурно- строительный университет», ООО «Газпром трансгаз Нижний Новгород», г. Нижний Новгород, Россия,
zababurinio@vtg.gazprom.ru
ОСОБЕННОСТИ ПРИМЕНЕНИЯ ЭЖЕКЦИОННЫХ ДОВОДЧИКОВ В СИСТЕМАХ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ
Системы с наличием эжекционных доводчиков гораздо эффективнее воздушных и занимают значительно меньше места в здании. Расходы на монтаж и эксплуатацию таких систем сравнительно ниже. Отсутствие вен- тиляторов и двигателей в помещении приводят к минимальному уровню шума, к отсутствию оперативного обслуживания и минимальному энерго- потреблению.
Принцип эжекции обеспечивает высокую производительность по хо- лоду и теплу, что в свою очередь приводит к многофункциональному при- менению, отопление-вентиляция-кондиционирование в одном устройстве.
Первичный воздух с высокой скоростью подается через форсунки. Благодаря созданному пониженному давлению воздух помещения подса- сывается в аппарат, проходит через водяной теплообменник, по потребно- сти охлаждаясь в нем или подогреваясь, смешивается с первичным возду- хом и поступает в помещение.
Автоматическое управление, которое следит за температурой в по- мещении, расходом воздуха и не допускает одновременной работы охла- ждения и нагрева.
Различные варианты исполнения:
-встраиваемые в подвесной потолок (расход воздуха до 300 м3/ч; производительность – холод до 2600 Вт – тепло-вода до 3000 Вт – тепло- электр. до 1000 Вт; габариты 600х600 мм, 1200х600 мм, высота 220 мм);
-свободно подмешиваемые (расход воздуха до 200 м3/ч; производи- тельность – холод до 1900 Вт – тепло 2500 Вт; габариты 690х690 мм, 1290х690 мм, высота 230 мм);
-стена (в задней стене) (расход воздуха до 260 м3/ч; производитель- ность – холод до 2500 Вт – тепло-вода до 3900 Вт; габариты – ширина 9001500 мм, высота 260 мм, глубина 750 мм);
-стена (у входа) (расход воздуха до 260 м3/ч; производительность – холод до 2600 Вт – тепло-вода до 3900 Вт; габариты – ширина 900-1500 мм, высота 180 мм, глубина 765 мм);
284
- периметр (расход воздуха до 160 м3/ч; производительность – холод до 1930 Вт – тепло-вода до 2030 Вт – тепло-электр. до 1000 Вт; габариты – длина 600-1600 мм, высота от 365 мм, глубина от 185 мм).

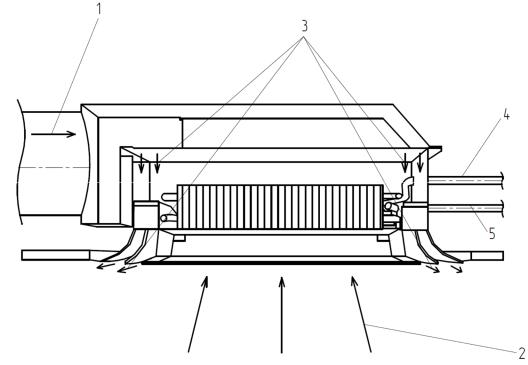

Рисунок 1 - Принципиальная схема работы эжекционного доводчика: 1 – при-
точный воздух; 2 – эжекция; 3 – холод и тепло; 4 – прямой трубопровод; 5 – обратный трубопровод
Изменение вида деятельности в помещении, перепланировка, изме- нение расположения мебели или размещения людей часто требует измене- ния расхода воздуха и конфигурации его распределения. Устройство эжек- ционных доводчиков позволяет адаптировать их под новые требования помещения без дорогостоящей замены всей климатической системы.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Кокорин О.Я. Современные системы кондиционирования воз- духа. – М.: Издательство физико-математической литературы. 2003. – 272
с. ISBN 5-94052-066-6
2.Кокорин О.Я. Энергосберегающая технология функциониро- вания систем отопления, вентиляции и кондиционирования воздуха (си- стемы ВОК). – М.: Проспект, 1999.
3.Кокорин О.Я., Радионов В.Г. Обеспечение снижения расходов энергии в системах ВОК при применении отечественных конструкций эжекционных аппаратов. – АВОК. 1999, № 6.
285
ЗИГАНШИН А.М., к-т техн. наук, доцент кафедры Теплоэнергетики, газоснабжения и вентиляции; ВАЛИУЛЛОВ Р.Р., студент Института строительных технологий и инженерно-экологических систем
КГАСУ «Казанский государственный архитектурно-строительный универ- ситет», г. Казань, Россия, rinatvaliullov@gmail.com.
ВСПОМОГАТЕЛЬНЫЙ ОТСОС, КАК СПОСОБ УСТРАНЕНИЯ ВИХРЕВОЙ ЗОНЫ, НА ВХОДЕ В ЩЕЛЕВЫЕ ОТСОСЫ
Исключение вихреобразования является актуальной темой исследо- ваний, так как на входе в вытяжные отверстия образуются отрывные зоны, которые являются причиной существенных потерь энергии. Кроме того, загрязнения, содержащиеся в вытяжном воздухе, циркулируют в вихревой зоне и могут прорываться обратно в помещение. Вихревая зона образуется из-за отрыва потока, и в том числе пограничного слоя нарастающего вдоль внешней стороны канала, при подтекании к вытяжному отверстию. Из- вестны способы исключения вихреобразования путем профилирования острых кромок отсосов [1] и других фасонных деталей [3, 4, 5, 8], а также путем уменьшения или исключения пограничного слоя путем его удаления через специальные отверстия – перфорацию на стенке канала [2].
В работе проводится численное моделирование плоского вытяжного торцевого отверстия, с вспомогательным отсосом воздуха в области обра- зования отрывной зоны, через дополнительный канал. Проведено исследо- вание нескольких конструкций такого отсоса – вспомогательный отсос со стороны основного отсоса (первая конструкция) и вспомогательный отсос со стороны внешней области (вторая конструкция).
Первоначально геометрия модели и сетка строится в программе
GAMBIT.

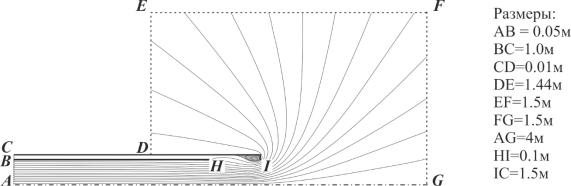

Рисунок 1- Геометрия расчетной области для первой конструкции
Следующим этапом является математическое моделирование движе- ния воздуха в данной геометрии. Расчеты производятся программой Fluent
286
(пакет ANSYS® Academic Research Mechanical and CFD, Release 18.2) в
двухмерной турбулентной постановке. Граничные условия заданы следу- ющим образом: воздух удаляется из области через границу AB и CD, где установлено ГУ - velocity inlet. Участки удаленной границы GH, GF, HI – свободно проницаемые и моделируются при помощи ГУ – pressure inlet. Ширина основного канала – 0,05м, дополнительного 0,01м, длина 2,5м размеры внешней области – высота 1,5м, ширина 3м.
При решении задачи используется «стандартная» k-ε (SKE) модель турбулентности в сочетании со стандартными пристеночными функциями (Standard Wall Functions – SWF) и расширенным пристеночным моделиро-
ванием (Enhanced Wall Treatments – EWT), как наиболее удачные и уни-
версальные варианты сочетания моделей и как показало более раннее ис- следование [7], дающие физически адекватное моделирование сопротивле- ние подобных отсосов.
Численное моделирование осуществлялось в несколько стадий. На первой – исследование на «сеточную сходимость» – расчетная сетка из- мельчалась (адаптировалась), причем, после каждого измельчения произ- водилось решение задачи, и находился коэффициент местного сопротив- ления (КМС) основного и вспомогательного канала. Было произведено 3 адаптации с уменьшением расчетной области до размера, где особенности течения воздушного потока наиболее важны для подробного рассмотрения
– то есть зона, охватывающая вход потока в основной и дополнительный канал. Последующие адаптации производились для зоны вдоль твердых границ, для уточнения течения в пограничном слое в основном и дополни- тельном канале соответственно. Обычно после 7 этапов измельчения сет- ки, задача достигает сеточной независимости, о чем можно судить по рис.2, где видно, что КМС в последних адаптациях уже не сильно отлича- ется друг от друга.
Для вычисления значения коэффициента местного сопротивления (КМС) в обоих каналах строятся поперечные сечения с шагом 0,005м для основного канала и 0,025 для дополнительного. В них определяются зна- чения полного давления осредненного по расходу. Далее определяются значения среднего удельного падения давления R (Па/м) на участке где па- дение происходит только за счет трения – изменение R не более 1%. Более подробно методику можно посмотреть в работе [8]. И далее вычисляется как:
ζ = |
P1 - P2 - Pтр |
(1) |
|
Рд |
|||
|
|
где Р1 – начальное избыточное давление перед отсосом, принимается равным нулю; Р2 – полное давление в конце канала (основного или допол-
нительного); Р |
– динамическое давление |
Р = |
ρv2 |
; ∆Р |
|
– потери давления |
|
тр |
|||||
д |
|
д |
2 |
|
|
|
|
|
|
|
|
|
|
|
287 |
|
|
|
|
|
на трение Pтр = R×l, где R - удельное падение давления на трение в канале
(Па/м), l – длина канала (м). На рис. 2 представлено изменение КМС при измельчении, которое характеризуется безразмерным расстоянием у+, ха- рактеризующем достаточность измельчения сетки в пограничном слое у твердой стенки.

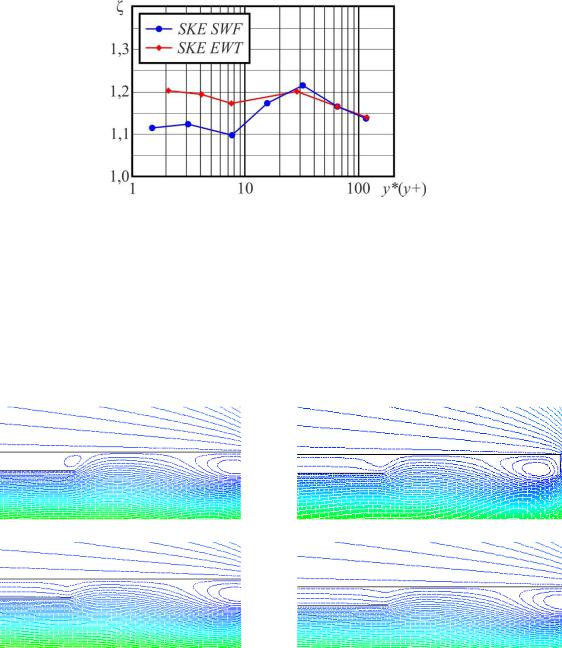

Рисунок 2 - Изменение КМС при адаптации расчетной сетки
Видно, что сочетание SKE EWT приводит к наиболее адекватным ре- зультатам и потому используется далее. После избавления от сеточной за- висимости для каждой конструкции отсоса проведены расчеты с разной скоростью воздуха в дополнительном канале – 0м/с 0,2м/с, 1м/с, 2м/с, 10м/с. Скорость в основном отсосе всегда постоянна и равна 10 м/с.
Первая геометрия. Различия вихревых зон в зависимости от скорости потока.
а) |
б) |
в) |
г) |
Рисунок 3 - Линии тока течения для отсоса первой конструкции, при скорости во вспомогательном отсосе: а) 0м/с; б) 0,2м/с; в) 1м/с; г) 2м/с.
Видно, что при таком размере отверстия отсоса, скорость вспомога- тельного отсоса практически не влияет на очертания вихревой зоны (ВЗ), а играет роль уступа, за которым образуется ВЗ и тем самым уменьшается возможность обратного прорыва загрязнений из ВЗ. Однако сопротивление
288
основного канала не уменьшается, а остается равным 1, и к общим затра- там энергии добавляется и затраты на преодоление сопротивления допол- нительного отсоса.
При расположении отверстия вспомогательного отсоса с внешней от основного стороны (вторая конструкция), характерные линии тока течения представлены на рис. 4, для случая, когда вспомогательный отсос не рабо- тает (0 м/с), и когда скорость в нем равна скорости в основном (10 м/с).
а) |
б) |

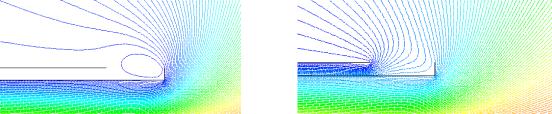

Рисунок 4 - Линии тока течения для отсоса второй конструкции, при скорости во вспомогательном отсосе: а) 0м/с; б) 10м/с
Видно, что в обоих случаях вихревая зона на входе в основной отсос не образуется. Это связано в первом случае в образовании вихря на наружной стороне и, как следствие, более плавного входа в основной от- сос. Во втором случае – с работой вспомогательного отсоса: основной от- сос удаляет воздух не из всей области, а только из ее части, тем самым воздух подтекает под менее острым углом. В этом случае происходит своего рода экранирование. Но как показали расчеты КМС основного от- соса и в этом случае приблизительно равен 1, что требует дополнительно- го исследования – разных конструкций входного участка обоих отсосов, размеров отверстия и расхода во вспомогательном.
Можно сделать вывод о том, что отсос пограничного слоя – это хо- роший способ для борьбы с вихревыми и «мертвыми» зонами и, возмож- но, это способ увеличения энергоэффективности вентиляционной системы. Однако условий, при которых удастся снизить КМС обнаружить пока не удалось.
