После определения эквивалентных длин находят приведенные длины участков и рассчитывают потери давления на каждом участке основной магистрали. На этом расчет основной магистрали заканчивается, после чего приступают к расчету ответвлений.

Гидравлический расчёт ответвлений

При расчете ответвлений известно располагаемое давление. Однако, допускаемую удельную потерю давления в ответвлении можно определить только если известен диаметр трубопровода, т.к. потери вместных сопротивлениях зависятотдиаметра.

Поэтому расчет выполняют в 2 этапа.

Вначале определяют приведенную длину ответвления, принимая эквивалентную местным сопротивлениям длину равной 30% от длины по плану.

Затем, поделив располагаемый напор на приведенную длину ответвления, находят предварительную величину допускаемой удельной потери давления в ответвлениях. По этому значению определяют диаметр трубопровода и фактическую удельную потерю давления.

После того, как определен диаметр трубопровода, выполняют уточненный расчет ответвления, суть которого сводится к более точному определению потерь давления на местные сопротивления, аналогично как при расчете магистрали. Потери давления на трение принимаются из предварительного расчета. Располагаемый напор в конце ответвления, как правило, принимается таким же, как и в конце магистрали. Результаты предварительного и окончательного расчетов заносятся в табл. 1.3- 1.4.

102

Предварительный расчет ответвлений

Расчет эквивалентных длин ответвлений

Таблица 1.4

103

Выполняя уточненный расчет ответвлений, определяют расчетные потери давления в ответвлении. При этом, как правило, ввиду ограниченности сортамента труб, не удается добиться точного соответствия потерь давления в ответвлении располагаемому напору. В таких случаях следует поступать следующим образом. Если величина невязки составляет около 5%, расчет можно считать законченным. Незначительный избыточный напор может быть погашен задвижками, устанавливаемыми на ответвлении. При большей величине невязки необходимо подобрать дроссельную диафрагму. В приведенном примере такие диафрагмы необходимо предусмотреть на обоих ответвлениях на подающем и обратном трубопроводах.

Уточненный расчет ответвлений

Таблица 1.5

Расчет дроссельных диафрагм.

Диаметр отверстия дроссельной диафрагмы определяют по формуле

d = 104G 2 / H , мм

где G - расчетный расход воды через дроссельную диафрагму, т/ч;

104

H - напор, дросселируемый диафрагмой, м, который находят как разность между располагаемым напором перед ответвлением и гидравлическим сопротивлением ответвления.

2. ОСОБЕННОСТИ РАСЧЁТА, ПРОЕКТИРОВАНИЯ И КОНСТРУИРОВАНИЯ СИСТЕМ ОТОПЛЕНИЯ

Основные сведения по системам отопления приведены в [15, 24–27, 31–35, 40–44], в курсе лекций и в учебно-методическом пособии «Особенности расчёта, проектирования и конструирования систем ТГВ. Отопление, вентиляция и кондиционирование воздуха». [Электронный ресурс]: учеб.-метод. пос. / А.Г. Кочев, М.А. Кочева, Е.Н. Семикова; Нижегор. гос. архитектур. - строит. ун-т – Н. Новгород: ННГАСУ, 2016. – 160 с.– 1 электрон. опт. диск (CD-RW).

3.ОСОБЕННОСТИ РАСЧЁТА, ПРОЕКТИРОВАНИЯ И КОНСТРУИРОВАНИЯ СИСТЕМ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Основные сведения по системам вентиляции и кондиционирования воздуха приведены в [15, 24–27, 31–35, 40–44], в курсе лекций и в учеб- но-методическом пособии «Особенности расчёта, проектирования и конструирования систем ТГВ. Отопление, вентиляция и кондиционирование воздуха». [Электронный ресурс]: учеб.-метод. пос. / А.Г. Кочев, М.А. Кочева, Е.Н. Семикова; Нижегор. гос. архитектур. - строит. ун-т – Н. Новгород: ННГАСУ, 2016.

– 160 с.– 1 электрон. опт. диск (CD-RW).

Особенности проектирования и конструирования систем отопления, вентиляции и кондиционирование воздуха уникальных зданий культовой архитектуры приведены на рис.3.1- 3.3.

105

2

3

34

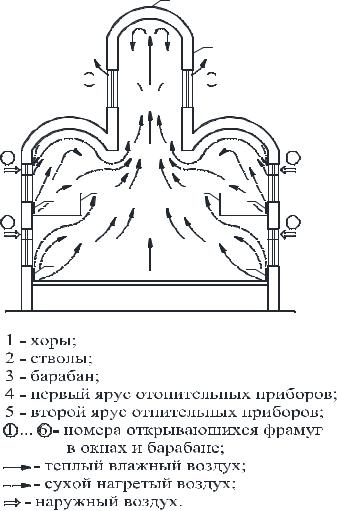

Рис. 3.1. Схемы движения конвективных потоков воздуха в зависимости от расположения отопительных приборов в помещениях уникальных зданий с закомарами и балконами.

106

2

3

34

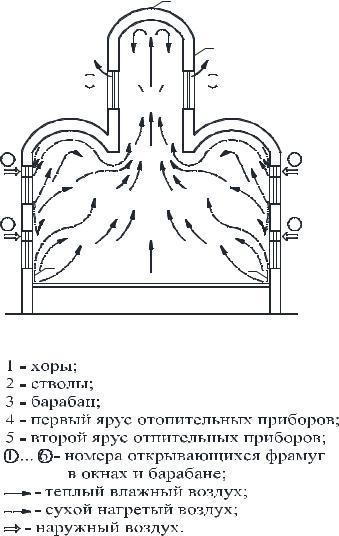

Рис. 3.2. Схемы движения конвективных потоков воздуха в зависимости от расположения отопительных приборов в помещениях уникальных зданий с закомарами без балконов.

107

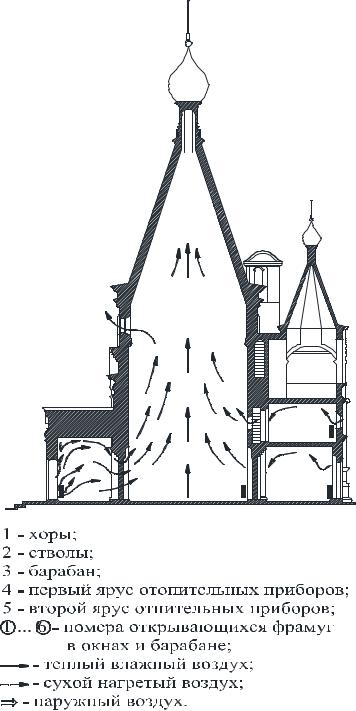

Рис. 3.3. Схемы движения конвективных потоков воздуха в зависимости от расположения отопительных приборов в помещениях уникальных зданий шатрового типа.

4. ОСОБЕННОСТИ РАСЧЁТА, ПРОЕКТИРОВАНИЯ И КОНСТРУИРОВАНИЯ СИСТЕМ ГАЗОСНАБЖНИЯ

Основные сведения по системам газоснабжения приведены в [2–6, 18, 20, 33–36, 42, 43], в курсе лекций и в учебно-методическом пособии «Особенности расчёта, проектирования и конструирования систем ТГВ. Газоснабжение». [Электронный ресурс]: учеб.-метод. пос. / А.Г. Кочев, М.А. Кочева, Е.Н. Семикова; Нижегор. гос. архитектур. - строит. ун-т – Н. Новгород: ННГАСУ, 2016. – 96 с.– 1 электрон. опт. диск (CD-RW).

108
