2. Технология возведения зданий с несущими конструкциями из мелкоштучных материалов

2.1.Конструктивные решения зданий

Внастоящем разделе рассматривается возведение зданий со стенами и колоннами из кирпича и сборными, монолитными или частично сборными, частично монолитными железобетонными перекрытиями.

Внутренние несущие стены, колонны выполняются из полнотелого силикатного или глиняного кирпича, пустотелых керамических камней. В малоэтажном строительстве могут применяться пенобетонные блоки.

Всоответствии с современными требованиями теплотехники наружные стены кирпичных зданий выполняются трехслойными (рис. 2.1а):

- внутренний - несущий слой - кирпичная кладка 250-380-510 мм; - теплоизоляционный слой - плитный утеплитель 60 - 120 мм;

- лицевой слой - кладка из цветного лицевого кирпича, Besser-блоков. Между утеплителем и лицевым слоем оставляется вентиляционная

воздушная прослойка порядка 20 мм. Несущий и лицевой слой соединяются гибкими связями - стержнями из стеклопластика, и в уровне перекрытий через 1-2 этажа непосредственно кладкой.

Отделочный слой в наружных стенах может выполняться в виде тонкослойной штукатурки по утеплителю (рис. 2.1б.).

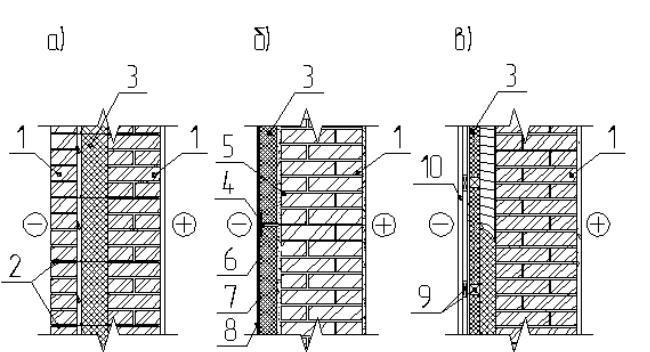

Рис. 2.1 –Конструкция наружных стен зданий из кирпича: а – трехслойных с плитным утеплителем; б – с отделкой тонкослойной штукатуркой по утеплителю; в – с навесным вентилируемым фасадом: 1 – кирпичная кладка; 2 – гибкая связь; 3 – плитный утеплитель; 4 – тарельчатый дюбель; 5 – грунтовочный слой; 6 – армирующая сетка; 7 – полимерцементный слой; 8 – декоративно-защитная штукатурка; 9 – каркас (алюминий, дерево); 10 - облицовка
