Явление взаимной индукции.

Рассмотрим два контура 1 и 2, расположенные близко друг от друга (рис. 3.3). Пусть в контуре 1 течет ток I₁. Он создает магнитный поток, пронизывающий контур 2 и пропорциональный величине самого токаI₁:

Ф_m21=L₂₁I₁.

Направление силовых линий поля В₁, создающего поток Ф_m21изображено на рис.3.3 сплошными линиями и определяется правилом правой руки. При изменении токаI₁поток Ф_m21 становится переменным,и в контуре 2 индуцируется э.д.с., равная

Аналогично при протекании тока I₂в контуре 2 через контур 1 возникает магнитный поток Ф_m12 , пронизывающий контур 1: Ф_m12=L₁₂I₂.

Магнитное поле этого потока В₂ изображено на рис.3.3 пунктирными линиями. Как и в первом случае, при изменениях токаI₂в контуре 1 индуцируется э.д.с., равная

Контуры 1 и 2 называются связанными, а явление возникновения э.д.с. в одном из них при изменении силы тока в другом -взаимной индукцией.

Коэффициенты пропорциональности L₁₂ иL₂₁называются взаимной индуктивностью контуров 1 и 2 соответственно:

,

где L₁₂ иL₂₁ - скалярные величины, равные отношению потокосцепления одного контура к силе тока в другом, обуславливающей это потокосцепление. В отсутствие ферромагнетиков для любых двух связанных контуров коэффициенты взаимной индукции равны друг другу:

.

Взаимная индуктивность также измеряется в генри. Величины коэффициентов взаимной индукции определяются геометрической формой, размерами контуров и их относительным расположением. Явление взаимной индукции используется, например, в электрических трансформаторах – устройствах, преобразующих переменный ток одного напряжения в переменный ток другого напряжения.

Электродвижущая сила (ЭДС) — скалярная физическая величина, характеризующая работу сторонних (непотенциальных) сил в источникахпостоянного или переменного тока. В замкнутом проводящем контуре ЭДС равна работе этих сил по перемещению единичного положительногозаряда вдоль контура.

ЭДС можно выразить через напряжённость электрического поля сторонних сил (). В замкнутом контуре () тогда ЭДС будет равна:

, где  — элемент длины контура.

ЭДС так же, как и напряжение, измеряется в вольтах. Можно говорить об электродвижущей силе на любом участке цепи. Это удельная работа сторонних сил не во всем контуре, а только на данном участке. ЭДС гальванического элемента есть работа сторонних сил при перемещении единичного положительного заряда внутри элемента от одного полюса к другому. Работа сторонних сил не может быть выражена через разность потенциалов, так как сторонние силы непотенциальны и их работа зависит от формы траектории. Так, например, работа сторонних сил при перемещении заряда между клеммами тока вне самого источника равна нулю.

Эдс индукции

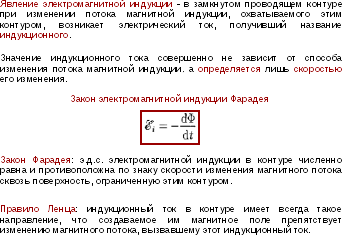

Причиной электродвижущей силы может стать изменение магнитного поля в окружающем пространстве. Это явление называется электромагнитной индукцией. Величина ЭДС индукции в контуре определяется выражением

где  — поток магнитного поля через замкнутую поверхность , ограниченную контуром. Знак «−» перед выражением показывает, что индукционный ток, созданный ЭДС индукции, препятствует изменению магнитного потока в контуре (см. правило Ленца).

Согласно закону электромагнитной индукции Фарадея при изменении магнитного потока , пронизывающего электрический контур, в нём возбуждается ток, называемый индукционным. Величина электродвижущей силы, ответственной за этот ток, определяется уравнением^[1]:

где знак «минус» означает, что ЭДС индукции действует так, что индукционный ток препятствует изменению потока. Этот факт и отражён в правиле Ленца.

Индукти́вность (или коэффициент самоиндукции) — коэффициент пропорциональности между электрическим током, текущим в каком-либо замкнутом контуре, и магнитным потоком, создаваемым этим током через поверхность^[1], краем которой является этот контур.^[2][3][4].

В формуле

 — магнитный поток,  — ток в контуре,  — индуктивность.
