Методическое пособие к работе n 241 Изучение электронного осциллографа

Цель работы: ознакомление с устройством и принципом работы универсального электронного осциллографа, изучение формы электрических сигналов, а также измерение их амплитудных и временных характеристик.

Приборы и принадлежности: электронный осциллограф С1-117/1, генератор сигналов низкочастотный Г3-112/1, кабели и соединительные провода.

1. Устройство и принцип работы электронного осциллографа

Электронный осциллограф является современным прибором, предназначенным для исследования быстропеременных электрических процессов. Осциллограф обладает высокой чувствительностью, сравнительно большой точностью измерений и является практически безинерционным прибором.

Основные узлы (блоки) электронного осциллографа:

1. электронно-лучевая трубка

2. усилители вертикального и горизонтального отклонения луча

3. блок развертки

4. блок синхронизации

5. блок питания

1.1. Электронно-лучевая трубка.

Электронно-лучевые трубки делятся на два типа  с электростатическим и электромагнитным управлением электронным лучом. В первом случае управление электронным лучом осуществляется электрическим полем, во втором  магнитным. Ниже рассматривается устройство и принцип работы электронно-лучевой трубки с электростатическим управлением.

Электронно-лучевая трубка (рис.1) представляет собой вакуумированный стеклянный баллон, давление около 10^-6 мм.рт.ст., внутри которого находятся электронная пушка, отклоняющие пластины и экран.

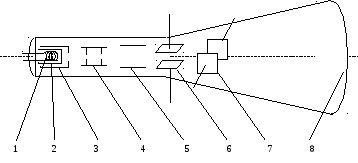

Рис. 1. Электронно-лучевая трубка

Электронная пушка предназначена для получения и фокусировки на экране электронного луча. Она состоит из катода (2), нити накала (1), управляющего электрода– сетки (3) и двух анодов (4,5). Управляющий электрод предназначен для регулировки яркости (интенсивности) электронного луча. С помощью анодов производится фокусировка и ускорение электронного пучка.

Электроны, испускаемые нагретым катодом вследствие термоэлектронной эмиссии, ускоряются электрическим полем, создаваемым системой анодов. Первый анод (4) – цилиндрический с двумя или тремя диафрагмами, которые служат для улавливания электронов, не удовлетворяющих условию фокусировки. Второй анод (5) – также цилиндрический, но большего диаметра. Оба анода имеют положительные потенциалы относительно катода, потенциал первого анода U_a1  1 кВ, потенциал второго анода U_a2  4 кВ. Работа электрического поля, создаваемого системой анодов, идет на увеличение кинетической энергии электронов в электронном луче:

(1.1)

Под действием электрического поля анодов электроны развивают скорость порядка 10³10⁴ м/с и быстро достигают экрана. Экран покрыт специальным люминесцирующим составом, который светится под действием ударов электронов. Таким образом, электронный луч прочерчивает видимый глазом след на экране осциллографа.

Управляющий электрод-сетка (3), выполненный в виде цилиндра с отверстием, имеет отрицательный потенциал относительно катода. Поле этого электрода сжимает электронный пучок, отклоняя его к оси трубки. При увеличении отрицательного потенциала управляющего электрода часть электронов настолько сильно отклонится от оси пучка, что не пройдет через его отверстие. При этом интенсивность электронного пучка, а, следовательно, и яркость луча на экране осциллографа уменьшается.

^{Электронный луч можно направить в любую точку экрана (8) с помощью двух пар управляющих пластин (6) и (7), на которые подается соответствующее напряжение. Под действием электрического поля отклоняющих пластин пучок электронов смещается в горизонтальном или в вертикальном направлении. Малая масса электронов обеспечивает малую инерционность электронного луча, поэтому электронный луч практически мгновенно реагирует на изменения напряжения на отклоняющих пластинах.}

^{Более подробно с принципом фокусировки электронного пучка и действием отклоняющих пластин на электронный луч можно ознакомиться в приложениях 1 и 2.}
