Тема 10. Линии передачи.

1.Виды линий передачи и их основные свойства.

Эффективность работы систем связи определяется во многом качеством работы линии связи.

Различают два основных типа линий связи: линии в атмосфере (радиолинии) и направляющие линии передачи (линии связи).

а) Линии в атмосфере (радиолинии).

Отличительная особенность – наличие пространства распространения (космос, воздух, земля, вода и т.д.). Дальность от нескольких сотен метров до сотен миллионов километров – расстояний между автоматическими КА и земными станциями. Особенность направляющих линий связи то, что распространение электромагнитной энергии происходит по специально созданным цепям и трактам линий связи.

В зависимости от длины волны сигналы по радиолиниям распространяются следующим образом:

СВ, ДВ – поверхностный луч.

КВ – пространственный луч.

УКВ – прямая видимость.

СВ, ДВ, КВ – малый объем информации т.к.

полоса частот узкая, но на дальние расстояния.

Рис 63

Основной недостаток ДВ, СВ и КВ диапазонов – узкополосность. Обычно

, где

- ширина полосы частот информационного сигнала

- несущая частота.

Чтобы уменьшить этот недостаток стали осваивать более высокие частоты (ДМ, СМ, ММ и оптические диапазоны), что позволило резко расширить, повысить пропускную способность радиоканала, создать узконаправленные системы радиосвязи на базе направленных оптических систем и лазерных устройств. Это обстоятельство привело к резкому уменьшению помех и улучшению показателей ЭМС.

Линии радиосвязи, работающие на СВ, ДВ и КВ имеют низкую пропускную способность (1-2 канала ТЧ) и подвержены помехам.

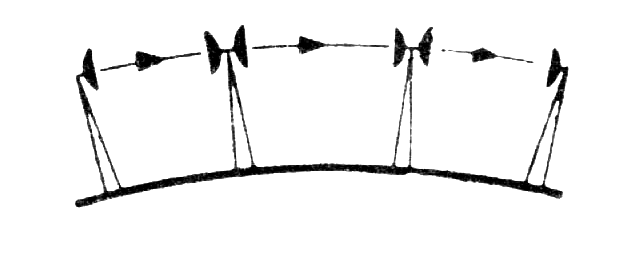

Радиорелейные линии (РРЛ).

Работают на ДМ, ММ – волнах в пределах прямой видимости.

=50 км (70 – 100) км; h = (50 – 70) Число каналов (300…1920)

r = 12500 км.

1. телевидение.

2. радиофикация.

3. связь.

Рис 64

Спутниковые линии связи (СЛ). Как и РРЛ используют СМ диапазон длин волн.

Они действуют на принципе ретрансляции сигналов, осуществляемой аппаратурой, расположенной на ИС3.

СЛС позволяют осуществить многоканальную

связь на очень большие расстояния.

Рис 65

3 геостанционных спутника позволяют охватить связью весь земной шар.

Т

Рис 66

елевидение

Радиовещание в труднодоступные

Газеты районы Крайнего Севе-

ра, Востока, Сибири.

Достоинства – большие расстояния, боль-

шая зона действия.

Недостаток – большая стоимость.

б) Линии связи на основе направляющих систем.

Достоинства – обеспечивает требуемое качество передачи сигналов.

• высокая скорость передачи.

• большая защищенность от влияния сторонних полей.

• хорошие показатели характеристик ЭМС.

• простота оконечных устройств.

а) и б) не противостоят друг другу, а дополняют друг друга и способствуют созданию ЕАСС.

Различают три основных типа линий связи:

1. – кабельные ( КЛ ).

2. – воздушные ( ВЛ ).

3. – волоконно-оптические (оптические кабели ВОКЛ) ( ВОЛС ).

• 1 и 2 создаются на основе системы проводник – диэлектрик

• 3 – представляют собой радио электрические волноводы, направляющая система которых состоит из диэлектриков с различными показателями преломления.

1 и 2 работают в Кгц и МГц диапазонах и части ГГц.

3 – работают в диапазоне длин волн = (0.8…1,6) мкм.

Этот вид линий связи рассматривается как наиболее перспективный

Достоинства: - низкие потери.

• большая пропускная способность.

• малые масса и габариты.

• экономия цветных металлов.

• Высокая степень защищенности от внешних и внутренних помех.
